■耐震動・完全防水・完全防塵・直流駆動
スリム・180°超広角タイプの低消費電力LED投光器
高効率なCOB型LEDを搭載し、僅か12mmの細い筐体からは考えられない大光量を実現しました。 ボディーはアルミダイキャスト、フロントカバーがポリカーボネイトの耐衝撃設計です。超スリム、軽量設計です。 DC9〜32Vのワイドレンジマルチ電圧設計。内部はシリコン充填してある為、振動の多い環境でも故障しない、耐振動設計。
■超スリム・軽量設計で用途は無限大
超小型・薄型なので、色々な場所に活躍します。例えば、産業機器の組込用の超高輝度照明デバイスとしてもOK。照射ムラが少なく、広角180°配光の為、広範囲を照らす事が可能。
■広範囲をムラ無く照射することが可能
COB型LEDを使用し、ムラも少ない為、船舶の通路灯や保線車両の足下灯、ステップ灯、トラックのウイングへの装着などに適しています。DC駆動で完全防水の為、宣伝用車両でのバッテリー駆動にも最適。
型番：KDSL1／KDSL2
サイズ：149×12×28mm／209×12×28mm
重量：110g／150g
消費電力：約6W／9W
色温度：6000k
防水等級：IP68相当
照射角度：182°(1/10ビーム角)
動作電圧：DC9V〜32V
使用LED：COB型
演色指数：Ra≒82
全光束：464lm／735lm
LED寿命：20000〜50000h
耐振動：8.6Grms
このカタログについて
| ドキュメント名 | 超スリム型LED投光器【KDSL1/2】 |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 1.1Mb |
| 登録カテゴリ | |
| 取り扱い企業 | 株式会社ケーディーエス (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

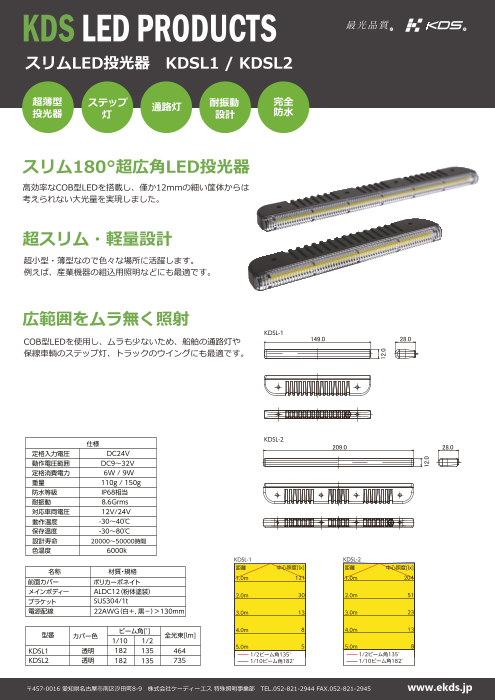

Page1
KDS LED PRODUCTS R R
スリムLED投光器 KDSL1 / KDSL2
超薄型 ステップ 耐振
投光器 通路灯 動 完全
灯 設計 防水
スリム180°超広角LED投光器
高効率なCOB型LEDを搭載し、僅か12mmの細い筐体からは
考えられない大光量を実現しました。
超スリム・軽量設計
超小型・薄型なので色々な場所に活躍します。
例えば、産業機器の組込用照明などにも最適です。
広範囲をムラ無く照射
KDSL-1
COB型LEDを使用し、ムラも少ないため、船舶の通路灯や 149.0 28.0
保線車輌のステップ灯、トラックのウイングにも最適です。
仕様 KDSL-2
209.0 28.0
定格入力電圧 DC24V
動作電圧範囲 DC9～32V
定格消費電力 6W / 9W
重量 110g / 150g
防水等級 IP68相当
耐振動 8.6Grms
対応車両電圧 12V/24V
動作温度 -30～40℃
保存温度 -30～80℃
設計寿命 20000～50000時間
色温度 6000k
KDSL-1 KDSL-2
名称 材質・規格 距離 中心照度[lx] 距離 中心照度[lx]
前面カバー ポリカーボネイト 1.0m 121 1.0m 204
メインボディー ALDC12（粉体塗装） 2.0m 30 2.0m 51
ブラケット SUS304/1t
電源配線 22AWG（白＋，黒－）＞130mm 3.0m 13 3.0m 23
4.0m 8 4.0m 13
型番 ビーム角[°]
カバー色 全光束[lm]
1/10 1/2
KDSL1 透明 182 135 464 5.0m 5 5.0m 8
1/2ビーム角135° 1/2ビーム角135°
KDSL2 透明 182 135 735 1/10ビーム角182° 1/10ビーム角182°
〒457-0016 愛知県名古屋市南区汐田町8-9 株式会社ケーディーエス 特殊照明事業部 TEL.052-821-2944 FAX.052-821-2945 www.ekds.jp
12.0
12.0
