完全防水・耐振動設計のため、重機車輌への搭載にも最適です。
米CREE社の10WハイパワーLED「CREE-XM-L2」を5個搭載した超小型・軽量LED投光器。
クレーン車、フォークリフト、船舶照明にも使用可能です。
【特徴】
■高性能LEDと専用レンズを搭載
■４種類の配光角度をラインアップ
■頑丈なアルミダイカストボディーを採用
■現場からのフィードバックによる安全設計
■オプションの電源装置でAC100V/200Vにも対応可能
このカタログについて
| ドキュメント名 | 重機・車載用LED投光器【KWM50シリーズ】 |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 2.4Mb |
| 登録カテゴリ | |
| 取り扱い企業 | 株式会社ケーディーエス (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

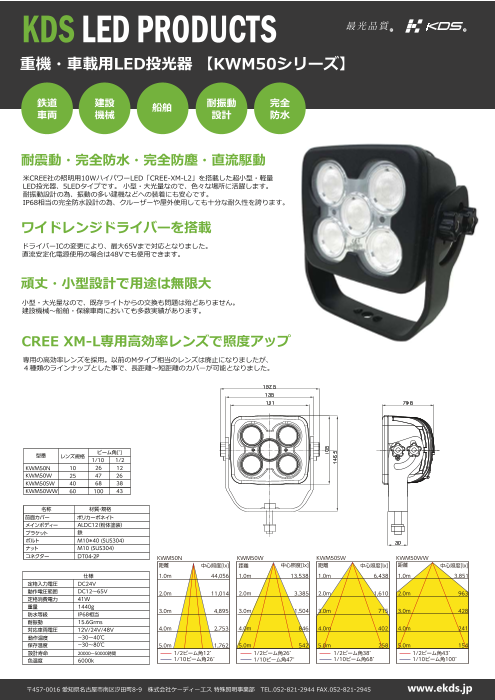

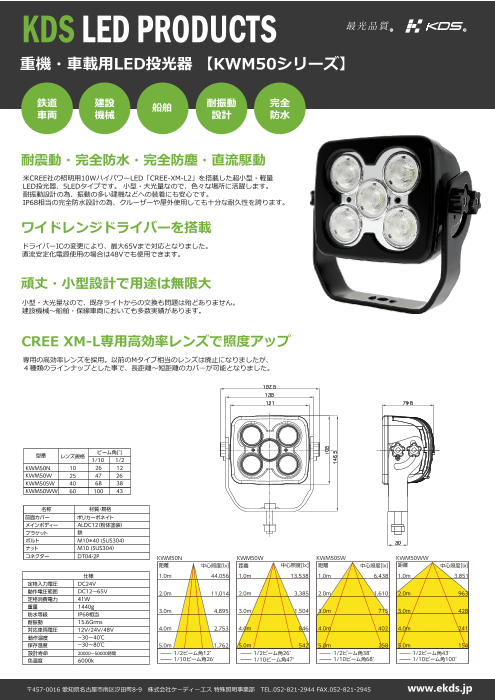

Page1
KDS LED PRODUCTS R R
重機・車載用LED投光器 【KWM50シリーズ】
鉄道 建設 船舶 耐振動 完全
車両 機械 設計 防水
耐震動・完全防水・完全防塵・直流駆動
米CREE社の照明用10WハイパワーLED「CREE-XM-L2」を搭載した超小型・軽量
LED投光器、5LEDタイプです。 小型・大光量なので、色々な場所に活躍します。
耐振動設計の為、振動の多い建機などへの装着にも安心です。
IP68相当の完全防水設計の為、クルーザーや屋外使用しても十分な耐久性を誇ります。
ワイドレンジドライバーを搭載
ドライバーICの変更により、最大65Vまで対応となりました。
直流安定化電源使用の場合は48Vでも使用できます。
頑丈・小型設計で用途は無限大
小型・大光量なので、既存ライトからの交換も問題は殆どありません。
建設機械～船舶・保線車両においても多数実績があります。
CREE XM-L専用高効率レンズで照度アップ
専用の高効率レンズを採用。以前のMタイプ相当のレンズは廃止になりましたが、
４種類のラインナップとした事で、長距離～短距離のカバーが可能となりました。
型番 ビーム角[°]
レンズ規格 1/10 1/2
KWM50N 10 26 12
KWM50W 25 47 26
KWM50SW 40 68 38
KWM50WW 60 100 43
名称 材質・規格
前面カバー ポリカーボネイト
メインボディー ALDC12（粉体塗装）
ブラケット 鉄
ボルト M10＊40 (SUS304）
ナット M10 (SUS304）
コネクター DT04-2P
KWM50N KWM50W KWM50SW KWM50WW
距離 中心照度 [lx] 距離 中心照度 [lx] 距離 中心照度 [lx] 距離 中心照度 [lx]
仕様
定格入力電圧 DC24V 1.0m 44,056 1.0m 13,538 1.0m 6,438 1.0m 3,851
動作電圧範囲 DC12～65V
定格消費電力 41W 2.0m 11,014 2.0m 3,385 2.0m 1,610 2.0m 963
重量 1440g
防水等級 IP68相当
耐振動 15.6Grms 3.0m 4,895 3.0m 1,504 3.0m 715 3.0m 428
対応車両電圧 12V/24V/48V
動作温度 －30～40℃ 4.0m 2,753 4.0m 846 4.0m 402 4.0m 241
保存温度 －30～80℃
設計寿命 ２００００～５００００時間 5.0m 1,762 5.0m 542 5.0m 258 5.0m 154
色温度 6000k 1/2ビーム角12° 1/10ビーム角26° 1/2ビーム角26° 1/10ビーム角47° 1/2ビーム角38° 1/10ビーム角68° 1/2ビーム角43° 1/10ビーム角100°
〒457-0016 愛知県名古屋市南区汐田町8-9 株式会社ケーディーエス 特殊照明事業部 TEL.052-821-2944 FAX.052-821-2945 www.ekds.jp
