小型で広範囲を照射可能なLED投光器です。
■耐震動・完全防水・完全防塵・直流駆動。140°広角タイプの小型LED投光器
高効率・照明用の3チップSMD型LEDを32個搭載し、高反射マルチリフレクタを組み合わせ、僅か7Wの消費電力と思えない大光量を実現しました。 ボディーをナイロン樹脂、フロントカバーをポリカーボネイトと素材に拘った耐衝撃設計です。樹脂ボディーなので、軽量設計です。 DC12〜32Vのワイドレンジマルチ電圧設計。 振動の多い保線車両で実証済みの耐振動設計。
■手のひらに収まる、超小型・軽量設計で用途は無限大
縦48.5mm・横89.5mm・奥行23mmと超小型・薄型なので、色々な場所に活躍します。例えば、産業機器の組込用の超高輝度照明デバイスとしてもOK。照射ムラの無い140°配光の為、看板照明にも最適です。
■広範囲をムラ無く照射することが可能
SMD型LEDでレンズを使用していないので、光量の減衰が全く無くムラも出ない為、看板灯に適しています。更にDC駆動で完全防水の為、宣伝用車両でのバッテリー駆動にも最適。１灯わずか７Ｗで動作する為、バッテリーにも優しく省エネです。１４０°ワイド配光なので、内照看板のバックライト照明としても十分にご使用頂けます。 KWS3201Vは照度と耐震性が認められ、JR西日本様〜私鉄各社の保線車両にも採用されました。
型番：KWS3201V
サイズ：89.5×81×23mm
重量：185g(ブラケット含む）
消費電力：7W
色温度：6000k
防水等級：IP67相当
照射角度：140°(1/10ビーム角)
定格電圧：DC12V
動作電圧：DC9V〜32V
全光束：500lm
LED寿命：20000〜50000h
耐振動：15.6Grms
このカタログについて
| ドキュメント名 | 小型LED投光器【KWS3201V】 |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 170.2Kb |
| 登録カテゴリ | |
| 取り扱い企業 | 株式会社ケーディーエス (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

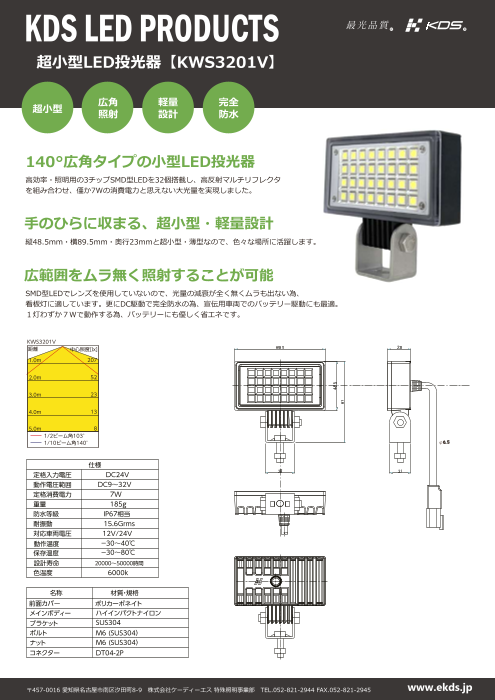

Page1
KDS LED PRODUCTS R R
超小型LED投光器【KWS3201V】
超小型 広角 軽量 完全
照射 設計 防水
140°広角タイプの小型LED投光器
高効率・照明用の3チップSMD型LEDを32個搭載し、高反射マルチリフレクタ
を組み合わせ、僅か7Wの消費電力と思えない大光量を実現しました。
手のひらに収まる、超小型・軽量設計
縦48.5mm・横89.5mm・奥行23mmと超小型・薄型なので、色々な場所に活躍します。
広範囲をムラ無く照射することが可能
SMD型LEDでレンズを使用していないので、光量の減衰が全く無くムラも出ない為、
看板灯に適しています。更にDC駆動で完全防水の為、宣伝用車両でのバッテリー駆動にも最適。
１灯わずか７Ｗで動作する為、バッテリーにも優しく省エネです。
KWS3201V
距離 中心照度[lx]
1.0m 207
2.0m 52
3.0m 23
4.0m 13
5.0m 8
1/2ビーム角103°
1/10ビーム角140° φ
仕様
定格入力電圧 DC24V
動作電圧範囲 DC9～32V
定格消費電力 7W
重量 185g
防水等級 IP67相当
耐振動 15.6Grms
対応車両電圧 12V/24V
動作温度 －30～40℃
保存温度 －30～80℃
設計寿命 ２００００～５００００時間
色温度 6000k
名称 材質・規格
前面カバー ポリカーボネイト
メインボディー ハイインパクトナイロン
ブラケット SUS304
ボルト M6 (SUS304）
ナット M6 (SUS304）
コネクター DT04-2P
〒457-0016 愛知県名古屋市南区汐田町8-9 株式会社ケーディーエス 特殊照明事業部 TEL.052-821-2944 FAX.052-821-2945 www.ekds.jp
