小型で軽量な完全防水、耐振動設計のLED投光器。
■シールドビーム代替照明に最適な小型・軽量設計
小型・軽量設計（100mm角型）のLED投光器です。従来広く使用されてきたシールドビームからの代替に対応出来ます。ワイドレンジドライバの採用でDC11V〜65Vと広範囲の電圧に対応出来るため、12V・24Vの車両にご使用頂けます。
■耐振動・完全防水設計の屋外仕様
肉厚のアルミダイキャストボディーの頑丈設計で振動に強く、完全防水の為、常時屋外で使用される車両搭載に最適です。屋外使用を前提に設計しており、塗装は最高級の粉体塗装を採用していますので、耐久性抜群です。
■優れた放熱デザイン
内部はアルミニウム基板に全ての部品を面実装とし、筐体背面に深く刻まれたフィン構造のアルミニウムボディーで効率良く放熱します。
■用途によって選択できる配光角度
レンズを５種類から選択可能。スポットからスーパーワイドまで、幅広く設定しました。これにより、近距離から長距離まで、あらゆる使用環境に対応出来ます。
■ローコスト・ハイパフォーマンス
LEDは最新のCREE XT-Eを搭載することにより、低コストかつ十分な光量の確保に成功しました。XT-E型LEDは演色評価数(CRI)も高く、照射物の色の再現性能も良いです。
型番：KWT18
サイズ：100×107.6×65.2mm
重量：680g(ブラケット含む）
消費電力：19W
全光束：1180lm
防水等級：IP68相当
定格電圧：DC24V
動作電圧：DC11V〜65V
色温度：6000k
耐振動：15.6Grms
LED寿命：20000〜50000h
使用環境温度：-30〜40℃
デジタル入力：無し（調光不可）
このカタログについて
| ドキュメント名 | 重機・車載用LED投光器【KWT18シリーズ】 |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 189.3Kb |
| 登録カテゴリ | |
| 取り扱い企業 | 株式会社ケーディーエス (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

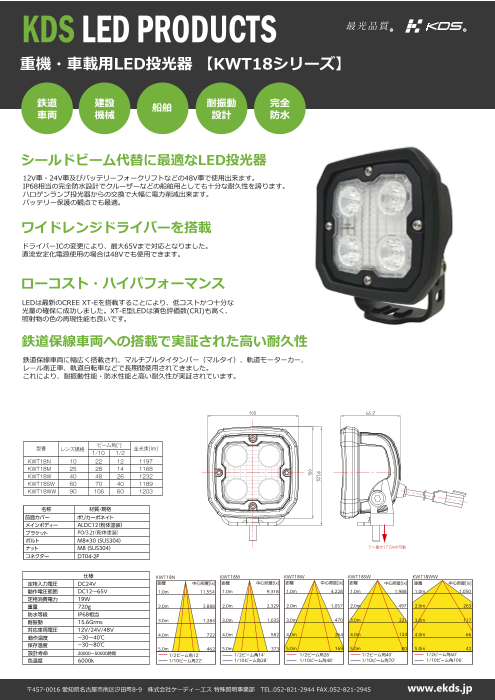

Page1
KDS LED PRODUCTS R R
重機・車載用LED投光器 【KWT18シリーズ】
鉄道 建設 船舶 耐振動 完全
車両 機械 設計 防水
シールドビーム代替に最適なLED投光器
12V車・24V車及びバッテリーフォークリフトなどの48V車で使用出来ます。
IP68相当の完全防水設計でクルーザーなどの船舶用としても十分な耐久性を誇ります。
ハロゲンランプ投光器からの交換で大幅に電力削減出来ます。
バッテリー保護の観点でも最適。
ワイドレンジドライバーを搭載
ドライバーICの変更により、最大65Vまで対応となりました。
直流安定化電源使用の場合は48Vでも使用できます。
ローコスト・ハイパフォーマンス
LEDは最新のCREE XT-Eを搭載することにより、低コストかつ十分な
光量の確保に成功しました。XT-E型LEDは演色評価数(CRI)も高く、
照射物の色の再現性能も良いです。
鉄道保線車両への搭載で実証された高い耐久性
鉄道保線車両に幅広く搭載され、マルチプルタイタンパー（マルタイ）、軌道モーターカー、
レール削正車、軌道自転車などで長期間使用されてきました。
これにより、耐振動性能・防水性能と高い耐久性が実証されています。
型番 ビーム角[°]
レンズ規格 全光束[lm]
1/10 1/2
KWT18N 10 22 12 1197
KWT18M 25 28 14 1168
KWT18W 40 48 26 1232
KWT18SW 60 70 40 1189
KWT18WW 90 106 60 1203
名称 材質・規格
前面カバー ポリカーボネイト
メインボディー ALDC12（粉体塗装）
ブラケット PO/3.2（t 粉体塗装）
ボルト M8＊30 (SUS304）
ナット M8 (SUS304） 下へ最大17.5mm可動
コネクター DT04-2P
仕様 KWT18N KWT18M KWT18W KWT18SW KWT18WW
定格入力電圧 DC24V 距離 中心照度[lx] 距離 中心照度[lx] 距離 中心照度[lx] 距離 中心照度[lx] 距離 中心照度[lx]
動作電圧範囲 DC12～65V 1.0m 11,554 1.0m 9,318 1.0m 4,228 1.0m 1,988 1.0m 1,050
定格消費電力 19W
重量 720g 2.0m 2,888 2.0m 2,329 2.0m 1,057 2.0m 497 2.0m 263
防水等級 IP68相当
耐振動 15.6Grms 3.0m 1,284 3.0m 1,035 3.0m 470 3.0m 221 3.0m 117
対応車両電圧 12V/24V/48V
動作温度 －30～40℃ 4.0m 722 4.0m 582 4.0m 264 4.0m 124 4.0m 66
保存温度 －30～80℃
5.0m 462 5.0m 373 5.0m 169 5.0m 80 5.0m 42
設計寿命 ２００００～５００００時間 1/2ビーム角12° 1/2ビーム角14° 1/2ビーム角26° 1/2ビーム角40° 1/2ビーム角60°
色温度 6000k 1/10ビーム角22° 1/10ビーム角28° 1/10ビーム角48° 1/10ビーム角70° 1/10ビーム角106°
〒457-0016 愛知県名古屋市南区汐田町8-9 株式会社ケーディーエス 特殊照明事業部 TEL.052-821-2944 FAX.052-821-2945 www.ekds.jp
