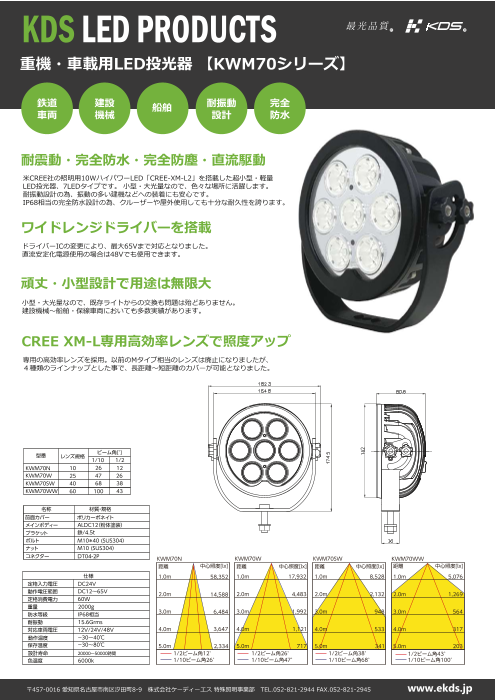

カタログの表紙
カタログの表紙

このカタログをダウンロードして
すべてを見る

ダウンロード(2.2Mb)

重機・車載用LED投光器【KWM70シリーズ】

製品カタログ

完全防水・耐振動設計のため、重機車輌への搭載にも最適です。

米CREE社の照明用10WハイパワーLED「CREE-XM-L2」を7個搭載した小型・軽量LED投光器。
クレーン車、フォークリフト、船舶照明にも使用可能です。

【特徴】
■高性能LEDと専用レンズを搭載

■4種類の配光角度をラインアップ

■頑丈なアルミダイカストボディーを採用

■現場からのフィードバックによる安全設計

■オプションの電源装置でAC100V/200Vにも対応可能

このカタログについて

ドキュメント名 重機・車載用LED投光器【KWM70シリーズ】
ドキュメント種別 製品カタログ
ファイルサイズ 2.2Mb
登録カテゴリ
取り扱い企業 株式会社ケーディーエス (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

この企業の関連カタログの表紙
超広角没入型プロジェクター【PANORA360】
製品カタログ

株式会社ケーディーエス

この企業の関連カタログの表紙
火災予防の新しいカタチ【119シリーズ】
製品カタログ

株式会社ケーディーエス

この企業の関連カタログの表紙
LED緊急信号発光器【KDE1シリーズ】
製品カタログ

株式会社ケーディーエス

このカタログの内容

Page1

KDS LED PRODUCTS R R 重機・車載用LED投光器 【KWM70シリーズ】 鉄道 建設 船舶 耐振動 完全 車両 機械 設計 防水 耐震動・完全防水・完全防塵・直流駆動 米CREE社の照明用10WハイパワーLED「CREE-XM-L2」を搭載した超小型・軽量 LED投光器、7LEDタイプです。 小型・大光量なので、色々な場所に活躍します。 耐振動設計の為、振動の多い建機などへの装着にも安心です。 IP68相当の完全防水設計の為、クルーザーや屋外使用しても十分な耐久性を誇ります。 ワイドレンジドライバーを搭載 ドライバーICの変更により、最大65Vまで対応となりました。 直流安定化電源使用の場合は48Vでも使用できます。 頑丈・小型設計で用途は無限大 小型・大光量なので、既存ライトからの交換も問題は殆どありません。 建設機械~船舶・保線車両においても多数実績があります。 CREE XM-L専用高効率レンズで照度アップ 専用の高効率レンズを採用。以前のMタイプ相当のレンズは廃止になりましたが、 4種類のラインナップとした事で、長距離~短距離のカバーが可能となりました。 型番 ビーム角[°] レンズ規格 1/10 1/2 KWM70N 10 26 12 KWM70W 25 47 26 KWM70SW 40 68 38 KWM70WW 60 100 43 名称 材質・規格 前面カバー ポリカーボネイト メインボディー ALDC12(粉体塗装) ブラケット 鉄/4.5t ボルト M10*40 (SUS304) ナット M10 (SUS304) コネクター DT04-2P KWM70N KWM70W KWM70SW KWM70WW 距離 中心照度 [lx] 距離 中心照度 [lx] 距離 中心照度 [lx] 距離 中心照度 [lx] 仕様 定格入力電圧 DC24V 1.0m 58,352 1.0m 17,932 1.0m 8,528 1.0m 5,076 動作電圧範囲 DC12~65V 定格消費電力 60W 2.0m 14,588 2.0m 4,483 2.0m 2,132 2.0m 1,269 重量 2000g 防水等級 IP68相当 3.0m 6,484 3.0m 1,992 3.0m 948 3.0m 564 耐振動 15.6Grms 対応車両電圧 12V/24V/48V 動作温度 -30~40℃ 4.0m 3,647 4.0m 1,121 4.0m 533 4.0m 317 保存温度 -30~80℃ 設計寿命 20000~50000時間 5.0m 2,334 5.0m 717 5.0m 341 5.0m 203 色温度 6000k 1/2ビーム角12° 1/10ビーム角26° 1/2ビーム角26° 1/10ビーム角47° 1/2ビーム角38° 1/10ビーム角68° 1/2ビーム角43° 1/10ビーム角100° 〒457-0016 愛知県名古屋市南区汐田町8-9 株式会社ケーディーエス 特殊照明事業部 TEL.052-821-2944 FAX.052-821-2945 www.ekds.jp
