完全防水・耐振動設計のため、重機車輌への搭載にも最適です。
汎用性の高い丸形レンズタイプのLED投光器。配光角度は5種類をラインアップ。耐衝撃設計で振動の多い重機やフォークリフトなどへの装着にも安心。 12Vから48Vのバッテリーまたは直流電源で動作しますので、12V車、24V車、48V車でマルチに使用出来ます。
【特徴】
■高性能LEDと専用レンズを搭載
■シールドビーム代替に最適
■高性能照明用LED”CREE XP-G2”を搭載
■オプションの電源装置でAC100V/200Vにも対応可能
このカタログについて
| ドキュメント名 | 重機・車載用LED投光器【KWG35シリーズ】 |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 2.7Mb |
| 登録カテゴリ | |
| 取り扱い企業 | 株式会社ケーディーエス (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

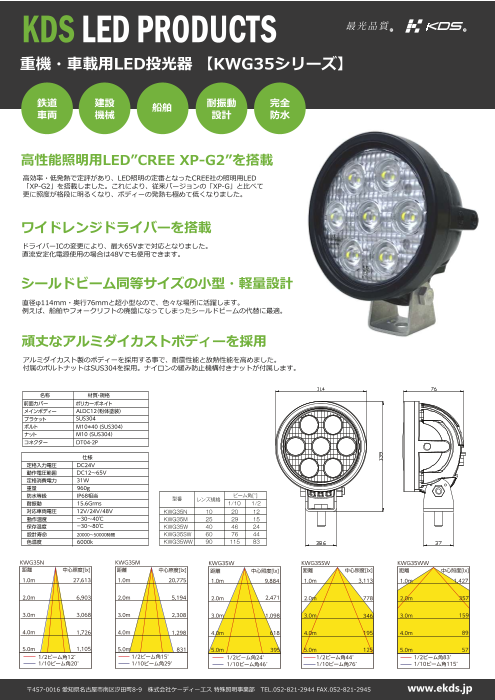

Page1
KDS LED PRODUCTS R R
重機・車載用LED投光器 【KWG35シリーズ】
鉄道 建設 船舶 耐振動 完全
車両 機械 設計 防水
高性能照明用LED”CREE XP-G2”を搭載
高効率・低発熱で定評があり、LED照明の定番となったCREE社の照明用LED
「XP-G2」を搭載しました。これにより、従来バージョンの「XP-G」と比べて
更に照度が格段に明るくなり、ボディーの発熱も極めて低くなりました。
ワイドレンジドライバーを搭載
ドライバーICの変更により、最大65Vまで対応となりました。
直流安定化電源使用の場合は48Vでも使用できます。
シールドビーム同等サイズの小型・軽量設計
直径φ114mm・奥行76mmと超小型なので、色々な場所に活躍します。
例えば、船舶やフォークリフトの廃盤になってしまったシールドビームの代替に最適。
頑丈なアルミダイカストボディーを採用
アルミダイカスト製のボディーを採用する事で、耐震性能と放熱性能を高めました。
付属のボルトナットはSUS304を採用。ナイロンの緩み防止機構付きナットが付属します。
名称 材質・規格
前面カバー ポリカーボネイト
メインボディー ALDC12（粉体塗装）
ブラケット SUS304
ボルト M10＊40 (SUS304）
ナット M10 (SUS304）
コネクター DT04-2P
仕様
定格入力電圧 DC24V
動作電圧範囲 DC12～65V
定格消費電力 31W
重量 960g
防水等級 IP68相当 型番 ビーム角[°]
レンズ規格
耐振動 15.6Grms 1/10 1/2
対応車両電圧 12V/24V/48V KWG35N 10 20 12
動作温度 －30～40℃ KWG35M 25 29 15
保存温度 －30～80℃ KWG35W 40 46 24
設計寿命 ２００００～５００００時間 KWG35SW 60 76 44
色温度 6000k KWG35WW 90 115 83
KWG35N KWG35M KWG35W KWG35SW KWG35WW
距離 中心照度 [lx] 距離 中心照度 [lx] 距離 中心照度 [lx] 距離 中心照度 [lx] 距離 中心照度 [lx]
1.0m 27,613 1.0m 20,775 1.0m 9,884 1.0m 3,113 1.0m 1,427
2.0m 6,903 2.0m 5,194 2.0m 2,471 2.0m 778 2.0m 357
3.0m 3,068 3.0m 2,308 3.0m 1,098 3.0m 346 3.0m 159
4.0m 1,726 4.0m 1,298 4.0m 618 4.0m 195 4.0m 89
5.0m 1,105 5.0m 831 5.0m 395 5.0m 125 5.0m 57
1/2ビーム角12° 1/10ビーム角20° 1/2ビーム角15° 1/10ビーム角29° 1/2ビーム角24° 1/10ビーム角46° 1/2ビーム角44° 1/10ビーム角76° 1/2ビーム角83° 1/10ビーム角115°
〒457-0016 愛知県名古屋市南区汐田町8-9 株式会社ケーディーエス 特殊照明事業部 TEL.052-821-2944 FAX.052-821-2945 www.ekds.jp
