小型大光量で水銀灯やメタルハライドランプの代替にも最適なLED投光器。
配光角度は広角/中角/狭角の3種類。 耐振動設計の為、振動の多い重機などへの装着にも安心。クレーンのブームにも取付可能。 12Vから48Vのバッテリーまたは直流電源で動作しますので、12V車、24V車、48V車でマルチに使用出来ます。
【特長】
■小型設計で水銀灯/メタハラ投光器からの代替可能
■レンズレスでロスが少ない設計
■耐振動設計の小型肉厚アルミダイカストボディー
■12/24/48V車に対応。DC12～80Vのワイドレンジでの使用が可能
■オプションの電源装置でAC100V/200Vにも対応可能
このカタログについて
| ドキュメント名 | 高出力LED投光器【KDX605シリーズ】 |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 2.2Mb |
| 登録カテゴリ | |
| 取り扱い企業 | 株式会社ケーディーエス (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

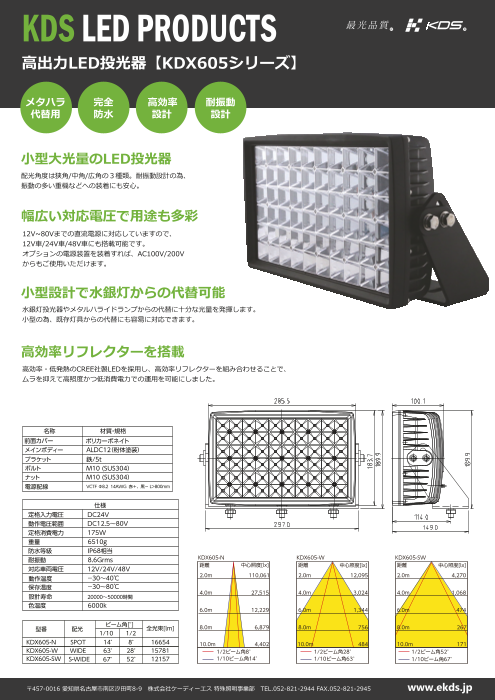

Page1
KDS LED PRODUCTS R R
高出力LED投光器【KDX605シリーズ】
メタハラ 完全 高効率 耐振動
代替用 防水 設計 設計
小型大光量のLED投光器
配光角度は狭角/中角/広角の３種類。耐振動設計の為、
振動の多い重機などへの装着にも安心。
幅広い対応電圧で用途も多彩
12V~80Vまでの直流電源に対応していますので、
12V車/24V車/48V車にも搭載可能です。
オプションの電源装置を装着すれば、AC100V/200V
からもご使用いただけます。
小型設計で水銀灯からの代替可能
水銀灯投光器やメタルハライドランプからの代替に十分な光量を発揮します。
小型の為、既存灯具からの代替にも容易に対応できます。
高効率リフレクターを搭載
高効率・低発熱のCREE社製LEDを採用し、高効率リフレクターを組み合わせることで、
ムラを抑えて高照度かつ低消費電力での運用を可能にしました。
名称 材質・規格
前面カバー ポリカーボネイト
メインボディー ALDC12（粉体塗装）
ブラケット 鉄/5t
ボルト M10 (SUS304）
ナット M10 (SUS304）
電源配線 VCTF Φ8.2 14AWG 赤＋、黒－ L>800mm
仕様
定格入力電圧 DC24V
動作電圧範囲 DC12.5～80V
定格消費電力 175W
重量 6510g
防水等級 IP68相当 KDX605-N KDX605-W KDX605-SW
耐振動 8.6Grms 距離 中心照度 [lx] 距離 中心照度 [lx] 距離 中心照度 [lx]
対応車両電圧 12V/24V/48V 2.0m 110,061 2.0m 12,095 2.0m 4,270
動作温度 －30～40℃
保存温度 －30～80℃
4.0m 27,515 4.0m 3,024 4.0m 1,068
設計寿命 ２００００～５００００時間
色温度 6000k
6.0m 12,229 6.0m 1,344 6.0m 474
ビーム角[°]
型番 配光 全光束[lm]
1/10 1/2 8.0m 6,879 8.0m 756 8.0m 267
KDX605-N SPOT 14° 8° 16654
KDX605-W WIDE 63° 28° 15781 10.0m 4,402 10.0m 484 10.0m 171
KDX605-SW S-WIDE 67° 52° 12157 1/2ビーム角8° 1/10ビーム角14° 1/2ビーム角28° 1/10ビーム角63° 1/2ビーム角52° 1/10ビーム角67°
〒457-0016 愛知県名古屋市南区汐田町8-9 株式会社ケーディーエス 特殊照明事業部 TEL.052-821-2944 FAX.052-821-2945 www.ekds.jp
