プロジェクション方式を採用し、目標物をピンポイントで照らします。
長距離照射が可能なプロジェクタータイプのLED投光器。20Wという低消費電力で、100ｍ先も照射可能。IP68相当の完全防水設計なので屋外使用にも安心です。
【特長】
■グレアの少ないプロジェクションレンズタイプ
■電圧フリーで１２Ｖ〜４８Ｖ車に対応
■耐振動設計の小型肉厚アルミダイカストボディー
■頑丈なアルミダイカストボディー
■トラブルフリー設計の高品質
このカタログについて
| ドキュメント名 | 超狭角スポットLED投光器【KDP1-20】 |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 211.9Kb |
| 登録カテゴリ | |
| 取り扱い企業 | 株式会社ケーディーエス (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

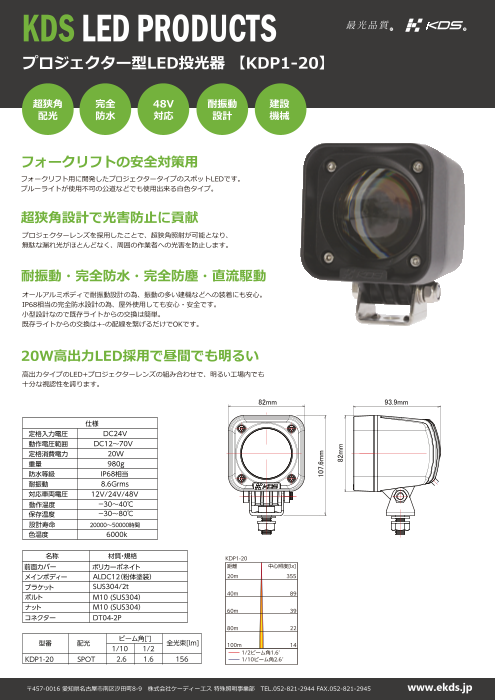

Page1
KDS LED PRODUCTS R R
プロジェクター型LED投光器 【KDP1-20】
超狭角 完全 48V 耐振動 建設
配光 防水 対応 設計 機械
フォークリフトの安全対策用
フォークリフト用に開発したプロジェクタータイプのスポットLEDです。
ブルーライトが使用不可の公道などでも使用出来る白色タイプ。
超狭角設計で光害防止に貢献
プロジェクターレンズを採用したことで、超狭角照射が可能となり、
無駄な漏れ光がほとんどなく、周囲の作業者への光害を防止します。
耐振動・完全防水・完全防塵・直流駆動
オールアルミボディで耐振動設計の為、振動の多い建機などへの装着にも安心。
IP68相当の完全防水設計の為、屋外使用しても安心・安全です。
小型設計なので既存ライトからの交換は簡単。
既存ライトからの交換は+-の配線を繋げるだけでOKです。
20W高出力LED採用で昼間でも明るい
高出力タイプのLED+プロジェクターレンズの組み合わせで、明るい工場内でも
十分な視認性を誇ります。
82mm 93.9mm
仕様
定格入力電圧 DC24V
動作電圧範囲 DC12～70V
定格消費電力 20W
重量 980g
防水等級 IP68相当
耐振動 8.6Grms
対応車両電圧 12V/24V/48V
動作温度 －30～40℃
保存温度 －30～80℃
設計寿命 ２００００～５００００時間
色温度 6000k
KDP1-20
名称 材質・規格 距離 中心照度 [lx]
前面カバー ポリカーボネイト 20m 355
メインボディー ALDC12（粉体塗装）
ブラケット SUS304/2t 40m 89
ボルト M10 (SUS304）
ナット M10 (SUS304） 60m 39
コネクター DT04-2P
80m 22
型番 配光 ビーム角[°] 全光束[lm]
1/10 1/2 100m 14
KDP1-20 SPOT 2.6 1.6 156 1/2ビーム角1.6° 1/10ビーム角2.6°
〒457-0016 愛知県名古屋市南区汐田町8-9 株式会社ケーディーエス 特殊照明事業部 TEL.052-821-2944 FAX.052-821-2945 www.ekds.jp
107.6mm
82mm
