超小型で明るい完全防水型LED投光器。水中ロボット、組込用照明に最適です。
■12Ｖ・24Ｖ車に対応
小型・軽量設計で耐振動設計のLED投光器です。DC12V~32Vの電圧に対応出来るため、12V・24Vの車両にご使用頂けます。
■振動が多いフォークリフトでも安心
鉄道業界で磨いた技術を生かし、振動対策を万全にしました。
■頑丈なアルミダイカストボディー
アルミダイカスト製のボディーを採用する事で、耐震性能と放熱性能を高めました。
■トラブルフリー設計の高品質
バッテリーフォークリフトでは、リレーやモーターなどコイルを使用した機器が多く搭載されているため、逆起電力やバッテリーからの突入など思わぬトラブルが付き物でした。弊社では過去の経験を生かし、サージ吸収素子を内蔵し、広範囲の電圧で動作するドライバーを搭載しました。これにより、車種ごとの個体差による故障を回避できます。
■完全防水設計
水没や湿気による故障の約80％は内圧変化による配線の隙間からの吸い上げです。本製品はパッキンとポッティング処理により完全密封していますので、施工ミスによる浸水トラブルもありません。湿度100%の過酷な環境にも対応します。
型番：KDG10
サイズ：58×78ｘ60.5mm
重量：230g(ブラケット含む）
消費電力：5W
色温度：6000k
防水等級：IP68相当
定格電圧：DC24V
動作電圧：DC12V〜32V
使用LED：CREE
全光束：457lm（安定後）
LED寿命：20000〜50000h
耐振動：8.6Grms
使用環境温度：-30〜40℃
対応湿度：100％
このカタログについて
| ドキュメント名 | 超小型LED投光器【KDG10-N/W】 |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 213.9Kb |
| 登録カテゴリ | |
| 取り扱い企業 | 株式会社ケーディーエス (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

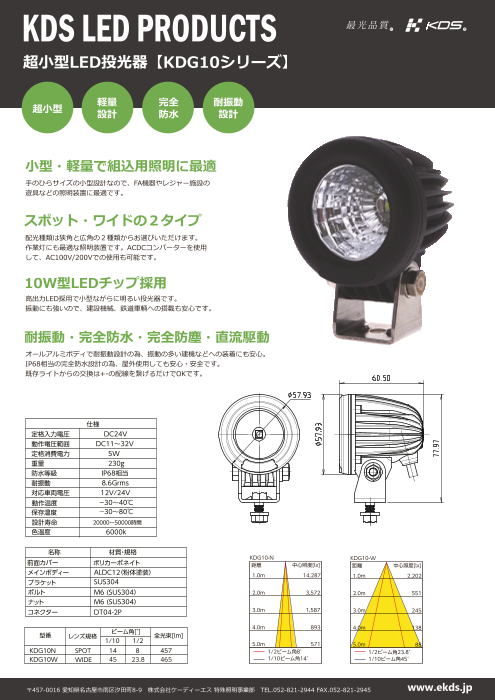

Page1
KDS LED PRODUCTS R R
超小型LED投光器【KDG10シリーズ】
超小型 軽量 完全 耐振動
設計 防水 設計
小型・軽量で組込用照明に最適
手のひらサイズの小型設計なので、FA機器やレジャー施設の
遊具などの照明装置に最適です。
スポット・ワイドの２タイプ
配光種類は狭角と広角の２種類からお選びいただけます。
作業灯にも最適な照明装置です。ACDCコンバーターを使用
して、AC100V/200Vでの使用も可能です。
10W型LEDチップ採用
高出力LED採用で小型ながらに明るい投光器です。
振動にも強いので、建設機械、鉄道車輌への搭載も安心です。
耐振動・完全防水・完全防塵・直流駆動
オールアルミボディで耐振動設計の為、振動の多い建機などへの装着にも安心。
IP68相当の完全防水設計の為、屋外使用しても安心・安全です。
既存ライトからの交換は+-の配線を繋げるだけでOKです。
仕様
定格入力電圧 DC24V
動作電圧範囲 DC11～32V
定格消費電力 5W
重量 230g
防水等級 IP68相当
耐振動 8.6Grms
対応車両電圧 12V/24V
動作温度 －30～40℃
保存温度 －30～80℃
設計寿命 ２００００～５００００時間
色温度 6000k
名称 材質・規格
KDG10-N KDG10-W
前面カバー ポリカーボネイト 距離 中心照度[lx] 距離 中心照度[lx]
メインボディー ALDC12（粉体塗装） 1.0m 14,287 1.0m 2,202
ブラケット SUS304
ボルト M6 (SUS304） 2.0m 3,572 2.0m 551
ナット M6 (SUS304）
コネクター DT04-2P 3.0m 1,587 3.0m 245
型番 ビーム角[°] 4.0m 893 4.0m 138
レンズ規格 全光束[lm]
1/10 1/2 5.0m 571 5.0m 88
KDG10N SPOT 14 8 457 1/2ビーム角8° 1/2ビーム角23.8°
KDG10W WIDE 45 23.8 465 1/10ビーム角14° 1/10ビーム角45°
〒457-0016 愛知県名古屋市南区汐田町8-9 株式会社ケーディーエス 特殊照明事業部 TEL.052-821-2944 FAX.052-821-2945 www.ekds.jp
