スキャナー・カメラ・トータルステーション一体型 MS60/MS60JP

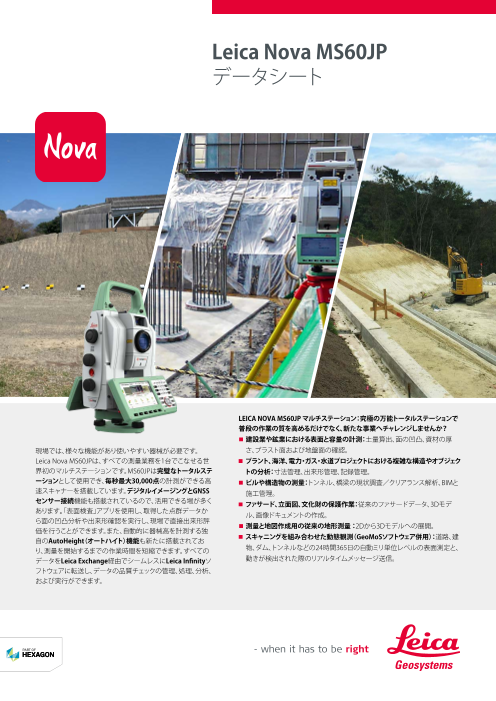

Leica Nova MS60JP データシート LEICA NOVA MS60JP マルチステーション：究極の万能トータルステーションで 普段の作業の質を高めるだけでなく、新たな事業へチャレンジしませんか？ n 建設業や鉱業における表面と容量の計測：土量算出、面の凹凸、資材の厚 現場では、様々な機能があり使いやすい器械が必要です。 さ、ブラスト面および地盤面の確認。 Leica Nova MS60JPは、すべての測量業務を1台でこなせる世 n プラント、海洋、電力・ガス・水道プロジェクトにおける複雑な構造やオブジェク 界初のマルチステーションです。MS60JPは完璧なトータルステ トの分析：寸法管理、出来形管理、記録管理。 ーションとして使用でき、毎秒最大30,000点の計測ができる高 n ビルや構造物の測量：トンネル、橋梁の現状調査／クリアランス解析、BIMと 速スキャナーを搭載しています。デジタルイメージングとGNSS 施工管理。 センサー接続機能も搭載されているので、活用できる場が多く n ファサード、立面図、文化財の保護作業：従来のファサードデータ、3Dモデ あります。「表面検査」アプリを使用し、取得した点群データか ル、画像ドキュメントの作成。 ら面の凹凸分析や出来形確認を実行し、現場で直接出来形評 n 測量と地図作成用の従来の地形測量： 2Dから3Dモデルへの展開。 価を行うことができます。また、自動的に器械高を計測する独 自のAutoHeigh（t オートハイト）機能も新たに搭載されてお n スキャニングを組み合わせた動態観測（GeoMoSソフトウェア併用）：道路、建 り、測量を開始するまでの作業時間を短縮できます。すべての 物、ダム、トンネルなどの24時間365日の自動ミリ単位レベルの表面測定と、 データをLeica Exchange経由でシームレスにLeica Infinityソ 動きが検出された際のリアルタイムメッセージ送信。 フトウェアに転送し、データの品質チェックの管理、処理、分析、 および実行ができます。

Leica Nova MS60JP マルチステーション 測角精度 1 水平角 / 鉛直角 n アブソリュート、連続、4 x エンコーダ 5” (1.5 mgon) 測距 計測範囲2 / 精度 / 計測時間 n プリズム (GPR1、GPH1P) 2,3,5 1.5m ~ >10,000m / 1mm + 1.5ppm / 1.5 秒（代表値） n 単回（ノンプリズム）2,4,5,6 1.5m ~ 2,000m / 2mm + 2ppm / 1.5 秒（代表値） 計測テクノロジー ウェーブフォームデジタイジング（WFD） 同軸、可視赤色レーザー、レーザースポット径 8mm x 20mm @ 50m スキャニング スキャン速度 / 最大スキャン速度 30,000 Hz 30,000点 / 秒 最大範囲7 / レンジノイズ (1 sigma) n 30 kHz モード 60m / 50m 付近で 3mm n 8 kHz モード 150m / 50m 付近で 1.5mm n 1 kHz モード 300m / 50m 付近で 1.0mm n 1 Hz モード 1,000m / 50m 付近で 0.6mm スキャンデータ トゥルーカラー、反射強度、信号対ノイズを含む3D点群データ スキャン時間 n フルドームスキャニング 400gon x 155gon 解像度 50mm @ 15m、持続時間 12分 n バンドスキャニング 400gon x 50gon 解像度 12.5mm @ 50m, 持続時間 45分 イメージング 広角カメラと望遠カメラ n 解像度 / フレームレート 500万画素 CMOS センサー / 1秒あたり最大 20 フレーム n 視野角（広角 / 望遠） 19.4° / 1.5° モータードライブ機能 ピエゾ技術によるダイレクトドライブ 回転速度 / 反転にかかる時間 最大 360° (400 gon) / 秒、2.9 秒（代表値） 自動視準 (ATRplus) 視準範囲2 / 追尾範囲2 n 1素子プリズム (GPR1, GPH1P) 1,500m / 1,000m n 360° プリズム (GRZ4, GRZ122) 1,000m / 1,000m 精度 1,2 / 計測時間 ATRplus 角度精度（水平角・鉛直角） 5” (1.5 mgon) / 3～4秒 (代表値) パワーサーチ 動作範囲 / 計測時間 360° プリズム (GRZ4, GRZ122) 300 m / 5 秒（代表値） ガイドライト (EGL) 作業範囲 / 精度 5 ～ 150 m / 100 m付近で5 cm（代表値） 一般 OS / フィールドソフトウェア Windows EC7 / Leica Captivate およびLeica Captivateアプリ、現場でのリアルタイムの意思決定をサポートします プロセッサー TI OMAP4430 1GHz デュアルコア ARM® Cortex™- A9 MPCore™ オートフォーカス望遠鏡 倍率 / フォーカスレンジ 30 x / 1.7 m から無限大 オートハイト (AutoHeight) モジュール n 測距精度 1.0 mm (1 Sigma) n 測定範囲 0.7 m ～ 2.7 m ディスプレイとキーボード 5インチ、WVGA、カラー、タッチパネル、両面 37 キー, イルミネーションキー オペレーション 3 x エンドレスドライブ、1 x サーボフォーカスドライブ、2 x オートフォーカスキー、任意設定可能なスマートキー 電源 交換可能なリチウムイオンバッテリー 連続使用時間：～ 9 時間 データ保存 内蔵メモリー / メモリーカード 2 GB / SDカード 1 GB または 8 GB インターフェース RS232、 USB、 Bluetooth®、 WLAN 重量 バッテリーを含むマルチステーション 7.7kg 環境性能 n 動作温度 –20°C ～ + 50°C n 防塵・防水 (IEC 60529) / 耐雨水 IP65 / 軍用規格-810G, Method 506.5 I および 507.5 n 湿度 95%、 結露なきこと 1 標準偏差　ISO 17123-3 6 距離 > 500m: 精度 4 mm + 2 ppm、計測時間 4 秒（代表値） 2 曇り・靄が無い・視界40km・陽炎が無い 7  日陰の対象物/曇り/視界良好/静止している対象物/コダックグレーカード面（反射率90%) 3 360° プリズム(GRZ4, GRZ122)使用の場合は 1.5m から 3,000m 4 日陰の対象物/曇り/コダックグレーカード面（反射率90%) 5 標準偏差　ISO 17123-4 レーザー放射製品、目への直接被ばくを避けること. LOC8 と統合　-　ロックと位置探知 クラス 3R レーザー製品 (IEC 60825-1:2014 準拠) 詳細はこちらから：leica-geosystems.com/LOC8 Bluetooth® の商標は Bluetooth SIG, Inc. が所有しています。Windows は Microsoft Corporation の登録商 標です。その他の商標および商号はすべてそれらを保有する各社の商標および商号です。Copyright Leica Geosystems AG, 9435 Heerbrugg, Switzerland.無断複写・複製・転載を禁じます。印刷 スイス - 2024 年Leica Geosystems AG is part of Hexagon AB.919003ja – 02.24 〒108-0073 東京都港区三田1-4-28 三田国際ビル18F Tel. 03-6809-4925 leica-geosystems.com
