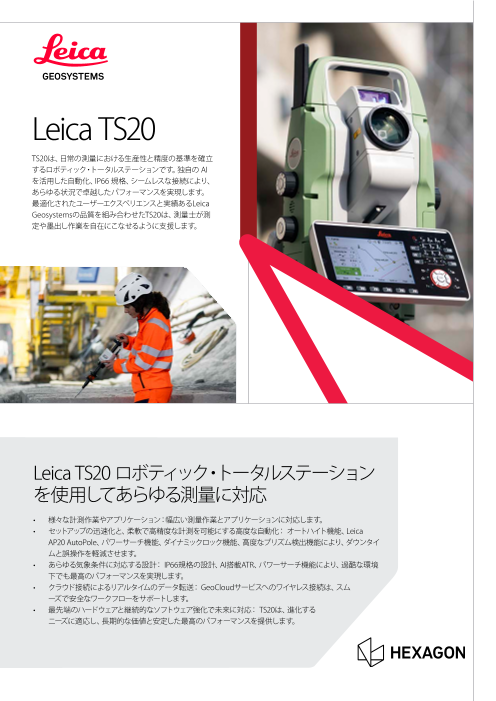

Leica TS20 TS20は、日常の測量における生産性と精度の基準を確立 するロボティック・トータルステーションです。独自の AI を活用した自動化、IP66 規格、シームレスな接続により、 あらゆる状況で卓越したパフォーマンスを実現します。 最適化されたユーザーエクスペリエンスと実績あるLeica Geosystemsの品質を組み合わせたTS20は、測量士が測 定や墨出し作業を自在にこなせるように支援します。 Leica TS20 ロボティック・トータルステーション を使用してあらゆる測量に対応 • 様々な計測作業やアプリケーション：幅広い測量作業とアプリケーションに対応します。 • セットアップの迅速化と、柔軟で高精度な計測を可能にする高度な自動化： オートハイト機能、Leica AP20 AutoPole、パワーサーチ機能、ダイナミックロック機能、高度なプリズム検出機能により、ダウンタイ ムと誤操作を軽減させます。 • あらゆる気象条件に対応する設計： IP66規格の設計、AI搭載ATR、パワーサーチ機能により、過酷な環境 下でも最高のパフォーマンスを実現します。 • クラウド接続によるリアルタイムのデータ転送： GeoCloudサービスへのワイヤレス接続は、スム ーズで安全なワークフローをサポートします。 • 最先端のハードウェアと継続的なソフトウェア強化で未来に対応： TS20は、進化する ニーズに適応し、長期的な価値と安定した最高のパフォーマンスを提供します。

測角精度 1水平角 / 鉛直角 アブソリュート、連続対向読み 1’’ (0.3 mgon)、2’’ (0.6 mgon)、3’’ (1 mgon)、5’’ (1.5 mgon) 距離 計測範囲 2 プリズム (GPR1、GPH1P) 3 0.8 m ~ >10,000 m ノンプリズム / あらゆる表面 4 R800: 0.8 m ~ >800 m; LC2 R1600: 0.8 m ~ >1600 m; LC3R 精度 / 計測時間 単回（プリズム） 2,5 1 mm + 1.0 ppm / 1.3 秒（代表値） 単回（あらゆる表面） 2,4,5,6 2 mm + 2.0 ppm / 1.7 秒（代表値） 6 レーザースポット径 50 m 付近 12 mm x 18 mm 計測テクノロジー ウェーブフォームデジタイジング（WFD） 同軸、可視赤色レーザー（658 nm） 自動視準 (ATR) 1素子プリズム（GPR1、GH1P） 2000 m / 1000 m 視準範囲2 / 追尾範囲2 360° プリズム (GRZ4、GRZ122) 1000 m / 1000 m 反射テープ (GZM37) 50 m / - 精度 1,2/ 計測時間 ATR 角度精度（水平角 / 鉛直角） 1” (0.3 mgon)、2” (0.6 mgon)、3” (1 mgon)、 5” (1.5 mgon) / 3 ～ 4 秒（代表値） パワーサーチ 1素子プリズム（GPR1、GH1P） 600m/4秒（代表値） 動作範囲 / サーチ時間 360° プリズム (GRZ4、GRZ122) 500m/4秒（代表値） ミニ 360° プリズム (GRZ101) 300m/4秒（代表値） 反射テープ (GZM37) 50m/4秒（代表値） モータードライブ機能 BLDC技術によるダイレクトドライブ 回転速度 最大 180° (200 gon) / 秒 反転にかかる時間 代表値 1.9 秒 オートハイト 距離精度 1.0 mm (1シグマ) 距離範囲 0.7 m～2.7 m イメージング センサー 20 MP CMOS オーバービューカメラ 視野角 21.8° x 16.4° (対角 27°) フレームレート 最大20 フレーム/秒 ガイドライト (EGL) 作業範囲 / 精度 5 ～ 150 m / 100 m付近で 5 cm（代表値） モバイルインターネットモジュール（GMI01） センサーとデータサービス ネットワーク： 4G LTE GeoCloud Protect 盗難防止サービス 屋外・屋内での位置特定（GNSS、WLAN、セルラー）、 バッテリー駆動時間： 最大5日間 一般 フィールドソフトウェア Leica Captivate ディスプレイとキーボード マルチタッチ対応5インチWVGAカラーディスプレイ 37 キー、イルミネーション プロセッサ NXP I.MX 8M Plus、統合ニューラル・プロセッシング・ユニット （NPU） OS： Linux® オートフォーカス望遠鏡 倍率 30x 焦点距離 1.45 m～無限遠 電源管理 交換可能なリチウムイオンバッテリー 連続使用時間：～ 5 時間 データストレージ 内蔵メモリ / リムーバブルメモリ 32 GB / USB-Cスティック16GB インターフェース イーサネット、USB-C®、Bluetooth®、WLAN 重量 トータルステーション 4.97 kg 整準盤とバッテリー付きトータルステーション 6.03 kg 動作温度 -20 °C（北極圏仕様は-35 °C）～+50 °C 環境性能 防塵 / 防水（IEC 60529） IP66 湿度（MIL-STD-810H Method 507.6.） 100%、結露なきこと Leica TS20 トータルステーション TS20 I TS20 P TS20 A ATR ✔ ✔ ✔ フィールドコントローラ / タブレット接続用統合LR-BT ✔ ✔ ✔ ダイレクトドライブ ✔ ✔ ✔ パワーサーチ ✔ ✔ ✗ ダイナミックロック ✔ ✔ ✗ イメージング ✔ ✗ ✗ AI検出（ターゲットタイプ検出） ✔ ✗ ✗ モバイルインターネットモジュール（GMI01） オプション オプション オプション 1 標準偏差 ISO 17123-3 Bluetooth® 商標は Bluetooth SIG, Inc. が所有しています。Linux®は、米国およびその レーザー放射製品。目への直接被ばくを避 2 曇り、靄が無い、視界40 km、陽炎が無い 他の国においてLinus Torvaldsの登録商標です。 USB-C®は、USB Implementers Forum けること。 3 360° プリズム(GRZ4、GRZ122)用の場合0.8 m～2000 m の登録商標です。 その他の商標および商号はすべてそれらを保有する各社の商標お IEC 60825-1 (2014-05) に準拠したR1600 ク 4 日陰の対象物、曇り、コダックグレーカード（反射率90%) よび商号です。 著作権は、Leica Geosystems AG、9435 Heerbrugg、Switzerland ラス3Rレーザー製品およびR800 クラス2レー 5 標準偏差　ISO 17123-4 （スイス）にあります。 無断転載を禁じます。 スイスで印刷されました – 2025年。 ザー製品。 6 距離 > 500 m： 精度 4 mm + 2 ppm、計測時間 4 秒（参考値） Leica Geosystems AGは、Hexagon AB の一部です。 1039442ja - 10.25
