先進的な自動化技術と堅牢性で効率測量を実現｜あらゆる環境下で、より速く、より正確に測定
Leica TS20 は、ライカジオシステムズ が提供する最上位クラスのロボッティックトータルステーションです。
高度な自動追尾技術と直感的な操作性を融合し、一人測量の効率化・高精度測定・現場作業の省力化を実現します。建設測量、インフラ、土木、プラント、鉄道など、高い精度とスピードが求められる現場で選ばれています。
※モデル構成・選択仕様により異なります
＜測角性能＞
角度精度：
0.5″ / 1″ / 2″ / 3″ / 5″（モデルにより選択可）
＜距離測定＞
プリズム測距精度：
±(1.0 mm + 1.5 ppm) 程度
ノンプリズム測距：
近距離〜中距離測定に対応（用途により活用）
＜ロボッティック機能＞
自動追尾（ATR plus）
高速自動視準
安定したターゲット追尾性能
一人測量対応
＜操作・ソフトウェア＞
Leica Captivate 搭載
タッチスクリーン操作
グラフィカルで直感的なUI
3Dデータ表示・現場判断を支援
＜通信・データ管理＞
ワイヤレス通信対応
測量データのデジタル活用を前提とした設計
後工程（施工管理・出来形管理）との親和性が高い
＜耐環境性能＞
防塵・防水性能：IP規格準拠
屋外の過酷な測量環境に対応
Leica TS20 は、高精度・高効率が求められる測量業務に最適です。
＜用途＞
建設・土木測量
インフラ測量（道路・橋梁・鉄道）
プラント・工場建設
施工管理・出来形管理
基準点測量
高精度位置出し・墨出し作業
＜導入実績・活用分野＞
ゼネコン・サブコン
建設コンサルタント
土木・測量会社
インフラ関連事業者
プラントエンジニアリング企業
＜導入効果例＞
一人測量の実現による人員削減
測量作業時間の短縮
測定精度の安定化
作業ミス・手戻りの低減
現場全体の生産性向上
このカタログについて
| ドキュメント名 | AI機能搭載の次世代トータルステーション Leica TS20 |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 298.7Kb |
| 登録カテゴリ | |
| 取り扱い企業 | ライカジオシステムズ株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

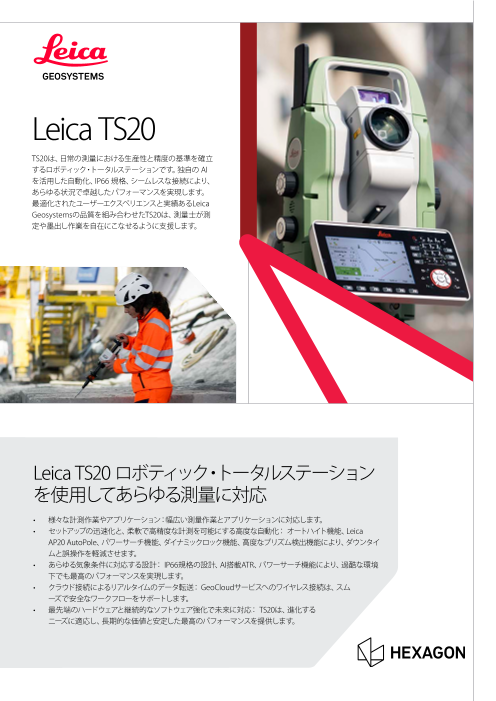

Page1
Leica TS20
TS20は、日常の測量における生産性と精度の基準を確立
するロボティック・トータルステーションです。独自の AI
を活用した自動化、IP66 規格、シームレスな接続により、
あらゆる状況で卓越したパフォーマンスを実現します。
最適化されたユーザーエクスペリエンスと実績あるLeica
Geosystemsの品質を組み合わせたTS20は、測量士が測
定や墨出し作業を自在にこなせるように支援します。
Leica TS20 ロボティック・トータルステーション
を使用してあらゆる測量に対応
• 様々な計測作業やアプリケーション：幅広い測量作業とアプリケーションに対応します。
• セットアップの迅速化と、柔軟で高精度な計測を可能にする高度な自動化： オートハイト機能、Leica
AP20 AutoPole、パワーサーチ機能、ダイナミックロック機能、高度なプリズム検出機能により、ダウンタイ
ムと誤操作を軽減させます。
• あらゆる気象条件に対応する設計： IP66規格の設計、AI搭載ATR、パワーサーチ機能により、過酷な環境
下でも最高のパフォーマンスを実現します。
• クラウド接続によるリアルタイムのデータ転送： GeoCloudサービスへのワイヤレス接続は、スム
ーズで安全なワークフローをサポートします。
• 最先端のハードウェアと継続的なソフトウェア強化で未来に対応： TS20は、進化する
ニーズに適応し、長期的な価値と安定した最高のパフォーマンスを提供します。
Page2
測角精度
1水平角 / 鉛直角 アブソリュート、連続対向読み 1’’ (0.3 mgon)、2’’ (0.6 mgon)、3’’ (1 mgon)、5’’ (1.5 mgon)
距離
計測範囲 2 プリズム (GPR1、GPH1P) 3 0.8 m ~ >10,000 m
ノンプリズム / あらゆる表面 4 R800: 0.8 m ~ >800 m; LC2
R1600: 0.8 m ~ >1600 m; LC3R
精度 / 計測時間 単回（プリズム） 2,5 1 mm + 1.0 ppm / 1.3 秒（代表値）
単回（あらゆる表面） 2,4,5,6 2 mm + 2.0 ppm / 1.7 秒（代表値） 6
レーザースポット径 50 m 付近 12 mm x 18 mm
計測テクノロジー ウェーブフォームデジタイジング（WFD） 同軸、可視赤色レーザー（658 nm）
自動視準 (ATR)
1素子プリズム（GPR1、GH1P） 2000 m / 1000 m
視準範囲2 / 追尾範囲2 360° プリズム (GRZ4、GRZ122) 1000 m / 1000 m
反射テープ (GZM37) 50 m / -
精度 1,2/ 計測時間 ATR 角度精度（水平角 / 鉛直角） 1” (0.3 mgon)、2” (0.6 mgon)、3” (1 mgon)、
5” (1.5 mgon) / 3 ～ 4 秒（代表値）
パワーサーチ
1素子プリズム（GPR1、GH1P） 600m/4秒（代表値）
動作範囲 / サーチ時間 360° プリズム (GRZ4、GRZ122) 500m/4秒（代表値）
ミニ 360° プリズム (GRZ101) 300m/4秒（代表値）
反射テープ (GZM37) 50m/4秒（代表値）
モータードライブ機能
BLDC技術によるダイレクトドライブ 回転速度 最大 180° (200 gon) / 秒
反転にかかる時間 代表値 1.9 秒
オートハイト
距離精度 1.0 mm (1シグマ) 距離範囲 0.7 m～2.7 m
イメージング
センサー 20 MP CMOS
オーバービューカメラ 視野角 21.8° x 16.4° (対角 27°)
フレームレート 最大20 フレーム/秒
ガイドライト (EGL)
作業範囲 / 精度 5 ～ 150 m / 100 m付近で 5 cm（代表値）
モバイルインターネットモジュール（GMI01）
センサーとデータサービス ネットワーク： 4G LTE
GeoCloud Protect 盗難防止サービス 屋外・屋内での位置特定（GNSS、WLAN、セルラー）、
バッテリー駆動時間： 最大5日間
一般
フィールドソフトウェア Leica Captivate
ディスプレイとキーボード マルチタッチ対応5インチWVGAカラーディスプレイ 37 キー、イルミネーション
プロセッサ NXP I.MX 8M Plus、統合ニューラル・プロセッシング・ユニット
（NPU） OS： Linux®
オートフォーカス望遠鏡 倍率 30x 焦点距離 1.45 m～無限遠
電源管理 交換可能なリチウムイオンバッテリー 連続使用時間：～ 5 時間
データストレージ 内蔵メモリ / リムーバブルメモリ 32 GB / USB-Cスティック16GB
インターフェース イーサネット、USB-C®、Bluetooth®、WLAN
重量 トータルステーション 4.97 kg
整準盤とバッテリー付きトータルステーション 6.03 kg
動作温度 -20 °C（北極圏仕様は-35 °C）～+50 °C
環境性能 防塵 / 防水（IEC 60529） IP66
湿度（MIL-STD-810H Method 507.6.） 100%、結露なきこと
Leica TS20 トータルステーション TS20 I TS20 P TS20 A
ATR ✔ ✔ ✔
フィールドコントローラ / タブレット接続用統合LR-BT ✔ ✔ ✔
ダイレクトドライブ ✔ ✔ ✔
パワーサーチ ✔ ✔ ✗
ダイナミックロック ✔ ✔ ✗
イメージング ✔ ✗ ✗
AI検出（ターゲットタイプ検出） ✔ ✗ ✗
モバイルインターネットモジュール（GMI01） オプション オプション オプション
1 標準偏差 ISO 17123-3 Bluetooth® 商標は Bluetooth SIG, Inc. が所有しています。Linux®は、米国およびその レーザー放射製品。目への直接被ばくを避
2 曇り、靄が無い、視界40 km、陽炎が無い 他の国においてLinus Torvaldsの登録商標です。 USB-C®は、USB Implementers Forum けること。
3 360° プリズム(GRZ4、GRZ122)用の場合0.8 m～2000 m の登録商標です。 その他の商標および商号はすべてそれらを保有する各社の商標お IEC 60825-1 (2014-05) に準拠したR1600 ク
4 日陰の対象物、曇り、コダックグレーカード（反射率90%) よび商号です。 著作権は、Leica Geosystems AG、9435 Heerbrugg、Switzerland ラス3Rレーザー製品およびR800 クラス2レー
5 標準偏差 ISO 17123-4 （スイス）にあります。 無断転載を禁じます。 スイスで印刷されました – 2025年。 ザー製品。
6 距離 > 500 m： 精度 4 mm + 2 ppm、計測時間 4 秒（参考値） Leica Geosystems AGは、Hexagon AB の一部です。 1039442ja - 10.25
