TECHLINE® Product overview LINAK.COM/TECHLINE

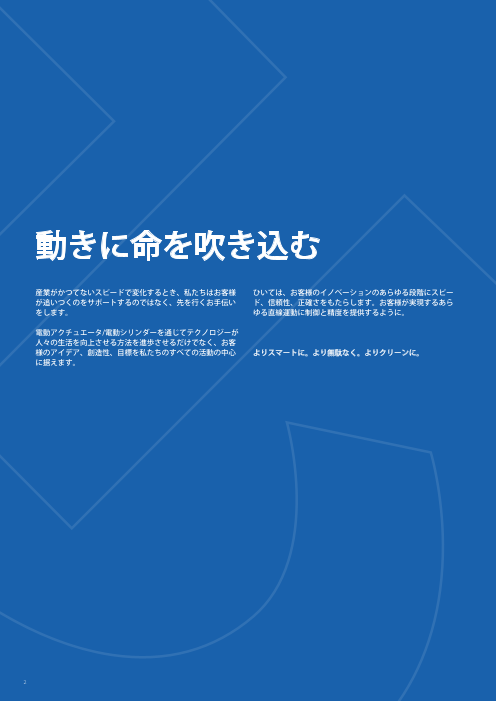

動きに命を吹き込む 産業がかつてないスピードで変化するとき、私たちはお客様 ひいては、お客様のイノベーションのあらゆる段階にスピー が追いつくのをサポートするのではなく、先を行くお手伝い ド、信頼性、正確さをもたらします。お客様が実現するあら をします。 ゆる直線運動に制御と精度を提供するように。 電動アクチュエータ/電動シリンダーを通じてテクノロジーが 人々の生活を向上させる方法を進歩させるだけでなく、お客 様のアイデア、創造性、目標を私たちのすべての活動の中心 よりスマートに。より無駄なく。よりクリーンに。 に据えます。 2

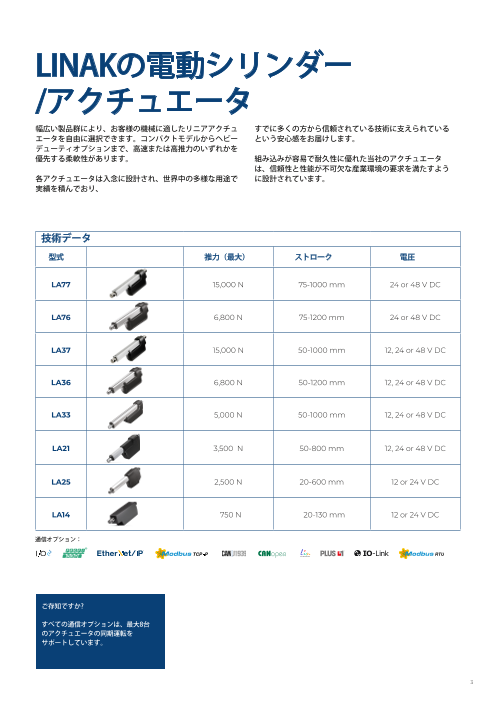

LINAKの電動シリンダー /アクチュエータ 幅広い製品群により、お客様の機械に適したリニアアクチュ すでに多くの方から信頼されている技術に支えられている エータを自由に選択できます。コンパクトモデルからヘビー という安心感をお届けします。 デューティオプションまで、高速または高推力のいずれかを 優先する柔軟性があります。 組み込みが容易で耐久性に優れた当社のアクチュエータ は、信頼性と性能が不可欠な産業環境の要求を満たすよう 各アクチュエータは入念に設計され、世界中の多様な用途で に設計されています。 実績を積んでおり、 技術データ 型式 推力（最大） ストローク 電圧 LA77 15,000 N 75-1000 mm 24 or 48 V DC LA76 6,800 N 75-1200 mm 24 or 48 V DC LA37 15,000 N 50-1000 mm 12, 24 or 48 V DC LA36 6,800 N 50-1200 mm 12, 24 or 48 V DC LA33 5,000 N 50-1000 mm 12, 24 or 48 V DC LA21 3,500 N 50-800 mm 12, 24 or 48 V DC LA25 2,500 N 20-600 mm 12 or 24 V DC LA14 750 N 20-130 mm 12 or 24 V DC 通信オプション： ご存知ですか? すべての通信オプションは、最大8台 のアクチュエータの同期運転を サポートしています。 3

電動シリンダー/アクチュエータ アクチュエータ LA77 LA76 推力 Up to 15,000 N Up to 6,800 N 速度 Up to 7 mm/s Up to 142 mm/s ストローク長 75-1000 mm 75-1200 mm 電圧 24 or 48 V DC 24 or 48 V DC デューティサイクル 10 % 20 % 使用周囲温度 -30°C to + 85°C -30°C to + 85°C IP保護等級 IP66 dynamic and IP69K static IP66 dynamic and IP69K static 特長 •長寿命のためのブラシレスDCモータ •長寿命のためのブラシレスDCモータ •ヘビーデューティ強化アルミニウムハウジング •ヘビーデューティ強化アルミニウムハウジング と堅牢な金属構造 と堅牢な金属構造 •屋外使用向けに設計 •屋外使用向けに設計 •カスタマイズオプション(ストローク長、取り •カスタマイズオプション(ストローク長、取り 付け寸法など) 付け寸法など) •異なる長さの交換可能なケーブル •異なる長さの交換可能なケーブル 通信オプション： ご存知ですか? すべての通信オプションは、最大8台 のアクチュエータの同期運転を サポートしています。 4

電動シリンダー/アクチュエータ アクチュエータ LA37 LA36 推力 Up to 15,000 N Up to 6,800 N 速度 Up to 11 mm/s Up to 160 mm/s ストローク長 50-1000 mm 50-1200 mm 電圧 12, 24 or 48 V DC 12, 24 or 48 V DC デューティサイクル 10 % 20 % 使用周囲温度 -30°C to + 85°C -30°C to + 85°C IP保護等級 IP66 dynamic and IP69K static IP66 dynamic and IP69K static 特長 •オフハイウェイ機械向けに最適化されたバリ •オフハイウェイ機械向けに最適化されたバリ エーション エーション •ヘビーデューティ強化アルミニウムハウジング •ヘビーデューティアルミハウジングと堅牢な金 と堅牢な金属構造 属構造 •屋外使用向けに設計 •屋外使用向けに設計 •カスタマイズオプション •カスタマイズオプション (ストローク長、取り付け寸法など) (ストローク長、取り付け寸法など) •異なる長さの交換可能なケーブル •異なる長さの交換可能なケーブル 通信オプション： ご存知ですか? すべての通信オプションは、最大8台 のアクチュエータの同期運転を サポートしています。 5

全ての 電動シリンダー 6

電動シリンダー/アクチュエータ アクチュエータ LA33 LA21 推力 Up to 5,000 N Up to 3,500 N 速度 Up to 70 mm/s Up to 85 mm/s ストローク長 50-1000 mm 50-800 mm 電圧 12, 24 or 48 V DC 12, 24 or 48 V DC デューティサイクル 20 % 20 % 使用周囲温度 -40°C to +85°C -40°C to +85°C IP 保護等級 IP66 dynamic and IP69K static IP66 dynamic and IP69K static 特長 •ギアオプション: 標準、高速またはロー •ヘビーデューティアルミハウジングと堅牢 ノイズ な金属構造 •ヘビーデューティアルミハウジングと •屋外使用向けに設計 堅牢な金属構造 •多くのカスタマイズオプション •屋外使用向けに設計 (ストローク長、取り付け寸法など) •多くのカスタマイズオプション •異なる長さの交換可能なケーブル (ストローク長、取り付け寸法など) •異なる長さの交換可能なケーブル 通信オプション： ご存知ですか? すべての通信オプションは、最大8台 のアクチュエータの同期運転を サポートしています。 7

全ての製品 を見る 8

電動シリンダー/アクチュエータ アクチュエータ LA25 LA14 推力 Up to 2,500 N Up to 750 N 速度 Up to 25 mm/s Up to 45 mm/s ストローク長 20-600 mm 20-130 mm 電圧 12 or 24 V DC 12 or 24 V DC デューティサイクル 20 % 20 % 使用周囲温度 -40°C to +85°C -40°C to +85°C IP保護等級 IP66 dynamic and IP69K static IP66 dynamic and IP69K static 特長 •ヘビーデューティアルミハウジングと堅 •屋外使用向けに設計 牢な金属構造 •小型設計 •屋外使用向けに設計 •幅広いテストで内外ともに極限までテスト済み •カスタマイズオプション(ストローク •カスタマイズオプション 長、取り付け寸法など) (ストローク長、取り付け寸法など) •異なる長さの交換可能なケーブル •異なる長さの交換可能なケーブル 通信オプション： ご存知ですか? すべての通信オプションは、最大8台 のアクチュエータの同期運転を サポートしています。 9

LINAKの電動昇降装置 当社の産業用リフティングコラムは、手動または自動シ LC3 ICは、複数のインターフェースを備え、業界全体に ステムにおいて重量物の持ち上げを容易に実現します。 わたる幅広い互換性を実現し、信頼性の高いインテリ ジェントな性能を発揮します。高さ調節可能なワークス テーション向けに、当社のコラムキットには必要な部品 がすべて含まれており、セットアップを簡素化します。 技術データ 型式 推力 速度 特長 •すぐに使える昇降装置 •さまざまなインターフェースを サポート LC3 IC Up to 6,000 N (push and pull) Up to 100 mm/s •複数コラムの同期運転 •コボット用第7軸 ELEVATETM kit Up to 1,000 N (push and pull) Up to 100 mm/s •オールインワンパッケージ •パレタイジングに最適 DL2 Column kit Up to 1,500 N •1～4コラム (push only) Up to 15 mm/s •最大600 kgの荷重 •堅牢で多用途 LC1 Column kit Up to 4,000 N •1～4コラム •最大1,600 kgの荷重 (push only) Up to 18 mm/s •パワフルでロングストローク •1～4コラム Up to 2,000 N BL1 Column kit Up to 18 mm/s •最大800 kgの荷重 (push only) •防水 Up to 6,000 N (push) •1～4コラム LC3 Column kit Up to 18 mm/s •最大2,400 kgの荷重 Up to 4,000 N •防水 (pull) すべての 産業用昇降 装置を見る 11

ELEVATETM 12

電動昇降装置 電動昇降装置 LC3 IC ELEVATETM 推力 Up to 6,000 N (push and pull) Up to 1,000 N (push and pull) 速度 Up to 100 mm/s Up to 100 mm/s ストローク長 200 - 1100 mm 900 or 1100 mm 電圧 24 or 48 V DC 24 V DC 曲げモーメント Static: 3,000 Nm / Dynamic: 1,400 N Static: 3,000 Nm / Dynamic: 1,400 N デューティサイクル 20 % 20 % 周囲温度 +5°C to +40°C (operation) +5°C to +40°C (operation) IP保護等級 Up to IP44 IP4X 特長 •Ethernet Modbus TCP/IP •コンパクトサイズで高性能 •協働ロボットパレタイジング向けに設計 •両垂直方向への柔軟な取り付け •取り付けプレートを含むキットまたはケーブル •多くのカスタマイズオプション キットから選択 •スムーズな動きと長寿命のためのブラシレ •各協働ロボットブランドに対応する スDCモータ ハードウェア •簡単なトラブルシューティングのためのス •プラグイン：Universal Robot、/Omron/ テータスLEDと診断機能 TECHMAN/Kassow LC3 ICの通信オプション: ご存知ですか? すべての通信オプションは、最大8台 のアクチュエータの同期運転を サポートしています。 13

ESCAD Automation GmbH 14

電動昇降装置 電動昇降装置 DL2 COLUMN KIT LC1 COLUMN KIT 推力 Up to 1,500 kg (push only) Up to 4,000 kg (push only) 速度 Up to 15 mm/s Up to 18 mm/s ストローク長 650 mm 650 mm 電圧 100 - 240 V (universal) 100 - 240 V (universal) 取付寸法 655 mm 584 mm (fully retracted incl. mounting plates) (fully retracted incl. mounting plates) 曲げモーメント Static: 250 Nm/ Dynamic: 200 Nm Dynamic: 250 Nm デューティサイクル 10 % 10 % 周囲温度 +5°C to +40°C (operation) +10°C to +40°C (operation) 特長 •エンドプレートで簡単設置 •エンドプレートで簡単設置 •3Dモデルは当社ウェブサイトで入手可能 •3Dモデルは当社ウェブサイトで入手可能 •1～4コラム •1～4コラム •最大600 kgの荷重 •最大1,600 kgの荷重 •堅牢で多用途 •パワフルでロングストローク •アタッチメント用溝あり •アタッチメント用溝あり Mounting plates キット 構成 Operating panel 必要なものが すべて揃う Plug & Playの Control box(es) キット ソリューション Lifting column(s) Cables コラムキット についての 詳細 15

16

電動昇降装置 電動昇降装置 BL1 COLUMN KIT LC3 COLUMN KIT 推力 Up to 6,000 N (push) Up to 2,000 N (push only) Up to 4,000 N (pull) 速度 Up to 18 mm/s Up to 18 mm/s ストローク長 400 mm 700 mm 電圧 230 V 230 V 取付寸法 372 mm 610 mm (fully retracted incl. mounting plates) (fully retracted incl. mounting plates) 曲げモーメント Static: 500 Nm / Dynamic: 250 Nm Static: 3,000 Nm / Dynamic: 1,400 Nm デューティサイクル 10 % 10% 周囲温度 +5°C to +40°C (operation) +5°C to +40°C (operation) IP保護等級 IPX6 IPX6 特長 •エンドプレートで簡単設置 •エンドプレートで簡単設置 •3Dモデルは当社ウェブサイトで入手可能 •3Dモデルは当社ウェブサイトで入手可能 コラムキット についての 詳細 17

ドライバー内蔵 当社のドライバー内蔵アクチュエータは、アクチュエータの 複雑なシステムであっても、設計と統合プロセスを容易に 設置時間を短縮し、あらゆるアプリケーションの生産性を向 するために、データと産業用インターフェースを強化しま 上させます。 す。 ドライバー内蔵により、外部コンポーネントの数を減らし、 ICアクチュエータは、開発、設置、統合からオーダーメイ サードパーティのパワーエレクトロニクスの必要性を低減し ドの動作や生産性の向上まで、お客様のアプリケーション ます。また、ICは生産性を向上させます。 プロセスのあらゆる段階を容易にします。 •研究開発プロセスの スピードアップ •簡単な統合 •生産性の向上 Learn more about IC Learn more about interfaces 18

インターフェース・プロトコル フレキシブルなLINAK® I/O™インターフェー CANopenは、CiA 301規格に準拠した通信プ IO-Link は、デジタルセンサやアクチュエー ロトコルであり、鉄道、農業、大型トラッ スは様々な動作や入力制御、データ出力の選 タを産業用フィールドバスやイーサネットに ク・バス、船舶、オフハイウェイ、ファクト 択を可能にします。必要な機能を完全にコン 接続するために使用されるポイント・ツー・ トロールするために無限の変更が可能で、イ リーオートメーションなどの産業で使用され ポイントの産業用ネットワーク規格で ノベーションからアクションへ迅速に移行す ている主要なネットワークアーキテクチャの す。IO-Link は産業オートメーションや包装 ることができます。 1つです。 機械などの効率を高め、ダウンタイムを削減 します。 Ethernet SAE J1939は、ECU（電子制御ユニット）が PLUS+1はエンジニアが最新の重機械を設計 産業用イーサネットは、産業用設備、ITネット CANを介して通信する方法を定義する一連の する際にコンポーネントを追加、移動、ド ワーク、クラウド・ソリューションの接続需 規格であり、すべてのメーカーに共通言語を ラッグ＆ドロップできる開発ツールです。ソ 要に対応し、産業オートメーション向けに急 提供します。 フトウェアの拡張機能により、LINAK®アク 成長している通信プロトコルです。 このプロトコルは、スマートオートメーショ チュエータをドラッグ＆ドロップで簡単に追 リアルタイムでデータ交換が可能です。 加することが可能です。 ンをサポートするため、オフハイウェイの移 PROFINET、ETHERNET/IP、Modbus TCPなど のオープンプロトコルは、当社の製品をお客 動機械で広く使用されています。 様のソリューションに接続します。 LINバスは、CANバスを補完する費用対効 Modbusは産業用電子機器に使用される 果の高いバスです。ネットワークの全体的 シリアル通信プロトコルで、多くの場 な性能と信頼性はCANバスに比べて劣りま 合PLCに接続されます。Modbusを使用 すが、このプロトコルは非重要部品に非 することで、多くのデバイスを同じネッ 常に適しています。 トワーク上に統合し、メンテナンスする ことが容易になります。Modbusを使用 したアクチュエータは、例えば産業オー トメーションや太陽追尾に使用するこ とができます。 Configuration tools LINAKアクチュエータコネクトコンフィギュレータは、I/Oインター BusLinkソフトウェアは、I/O以外のインターフェイスを使用する場 フェースを使用したアクチュエータのICドライバー内蔵のコンフィギュ 合、ICドライバー内蔵でアクチュエータを設定するために使用できま レーションをサポートします。スタート/ストップ設定、バーチャルリ す。ソフトスタート/ストップ、バーチャルリミット、電流リミットな ミット、電流リミットなどのパラメータを調整し、リアルタイムおよび過 どのパラメータを簡単に調整できます。 去の使用データを読み出すことが また、過去の使用データにもアクセスできます。 できます。 アクチュエータとそのアプリケーションの リアルタイムおよび過去の使用データを読み出す 性能を分析するための性能を分析することが ことができます。 できます。 Download a free version of Download a free version Actuator Connect. of BusLink. 19
