トランクション・インバータでのSiC使用によるEVの走行距離延長

製品カタログ

アナログ・デバイセズでは、最大限の電力効率を実現し、電気自動車の走行距離を最大限まで延ばすために、EV用サブシステムを支える半導体材料のリエンジニアリングを行っています。

政府の規制当局は自動車OEMに対し、その販売車両の全体的なCO2排出量削減を継続的に求めており、その要求に違反した場合は厳しい罰則が科されます。また、道路沿いや駐車場では、EV充電用インフラストラクチャの整備拡充が始まっています。しかし、これらすべての進歩にも関わらず、EVの走行距離上の制約がなかなか解消されないことから、主流層の消費者による電気自動車購入は進まないままになっています。
問題を複雑にしているのは、EVの走行距離を延ばして消費者の不安を解消するであろうEVバッテリの大型化が、同時にEVの価格を押し上げるおそれがあるということです。バッテリは、最終的な車両コストの25%以上を占めています。

このカタログについて

ドキュメント名 トランクション・インバータでのSiC使用によるEVの走行距離延長
ドキュメント種別 製品カタログ
ファイルサイズ 1.6Mb
取り扱い企業 アナログ・デバイセズ株式会社 (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

このカタログの内容

Page1

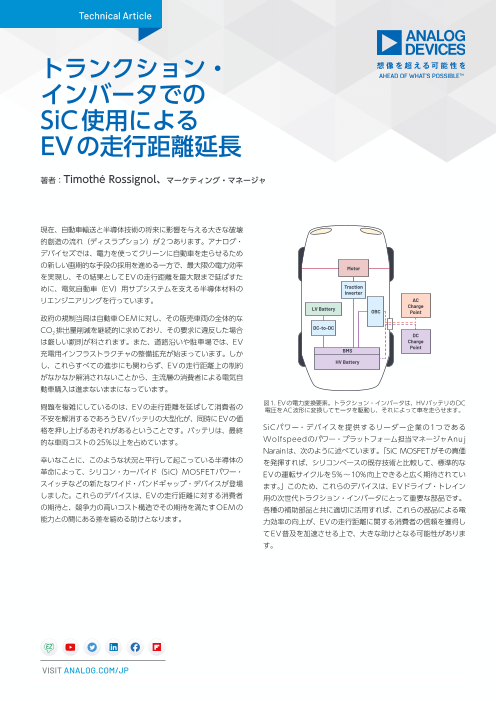

Technical Article トランクション・ インバータでの SiC使用による EVの走行距離延長 著者:Timothé Rossignol 、マーケティング・マネージャ 現在、自動車輸送と半導体技術の将来に影響を与える大きな破壊 的創造の流れ(ディスラプション)が2つあります。アナログ・ デバイセズでは、電力を使ってクリーンに自動車を走らせるため の新しい画期的な手段の採用を進める一方で、最大限の電力効率 Motor を実現し、その結果としてEVの走行距離を最大限まで延ばすた めに、電気自動車(EV)用サブシステムを支える半導体材料の Traction Inverter リエンジニアリングを行っています。 AC LV Battery Charge OBC Point 政府の規制当局は自動車OEMに対し、その販売車両の全体的な CO2排出量削減を継続的に求めており、その要求に違反した場合 DC-to-DC DC は厳しい罰則が科されます。また、道路沿いや駐車場では、EV Charge Point 充電用インフラストラクチャの整備拡充が始まっています。しか BMS し、これらすべての進歩にも関わらず、EVの走行距離上の制約 HV Battery がなかなか解消されないことから、主流層の消費者による電気自 動車購入は進まないままになっています。 問題を複雑にしているのは、EVの走行距離を延ばして消費者の 図1. EVの電力変換要素。トラクション・インバータは、HVバッテリのDC 電圧をAC波形に変換してモータを駆動し、それによって車を走らせます。 不安を解消するであろうEVバッテリの大型化が、同時にEVの価 格を押し上げるおそれがあるということです。バッテリは、最終 SiCパワー・デバイスを提供するリーダー企業の1つである 的な車両コストの25%以上を占めています。 Wolfspeedのパワー・プラットフォーム担当マネージャAnuj Narainは、次のように述べています。「SiC MOSFETがその真価 幸いなことに、このような状況と平行して起こっている半導体の を発揮すれば、シリコンベースの既存技術と比較して、標準的な 革命によって、シリコン・カーバイド(SiC)MOSFETパワー・ EVの運転サイクルを5%~10%向上できると広く期待されてい スイッチなどの新たなワイド・バンドギャップ・デバイスが登場 ます。」このため、これらのデバイスは、EVドライブ・トレイン しました。これらのデバイスは、EVの走行距離に対する消費者 用の次世代トラクション・インバータにとって重要な部品です。 の期待と、競争力の高いコスト構造でその期待を満たすOEMの 各種の補助部品と共に適切に活用すれば、これらの部品による電 能力との間にある差を縮める助けとなります。 力効率の向上が、EVの走行距離に関する消費者の信頼を獲得し てEV普及を加速させる上で、大きな助けとなる可能性がありま す。 VISIT ANALOG.COM/JP
