Page1
CXP-12対応

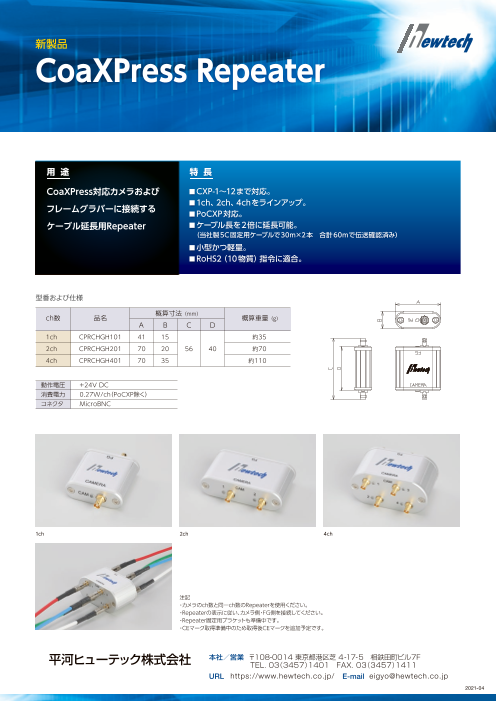

CoaXPress Repeater
用 途 特 長
CoaXPress対応カメラおよび ■CXP-1～12まで対応。
■1ch、2ch、4chをラインアップ。
フレームグラバーに接続する ■PoCXP対応。
ケーブル延長用Repeater ■ケーブル長を2倍に延長可能。
（当社製5C固定用ケーブルで30m×2本 合計60mで伝送確認済み）
■小型かつ軽量。
■RoHS（10物質）に対応。
■CEマーク及びUKCAマークに対応。
型番および仕様
ch数 品名 概算寸法（ mm） 概算重量（ g）
A B C D
1ch CPRCHGH101 41 15 約35
2ch CPRCHGH201 70 20 56 40 約70
4ch CPRCHGH401 70 35 約110
動作電圧 +24V DC CoaXPress Repeaterは、
消費電力 0.27W/ch（PoCXP除く） CEマーク及びUKCAマークに
コネクタ MicroBNC 対応しております。
1ch 2ch 4ch
注記
・カメラ及びフレームグラバーはPoCXP対応品を使用してください。
・RepeaterのCamera及びFG表示に従い、ケーブルの接続をしてください。
・PoCXPは、1のコネクタに接続してください。
・2ch/4ch用Reperterは、1以外のコネクタにケーブル接続を確認し、
最後に1(PoCXP)を接続してください。
・Repeaterの分解・改造・修理等は絶対に行わないでください。
・使用中に無理な負荷や衝撃を与えないでください。故障の原因となります。
・その他不明な点がございましたら、弊社営業にお問合せください。
固定用ブラケット ※オプション(別売)
平河ヒューテック株式会社 本社／営業 〒108-0014 東京都港区芝 4-17-5 相鉄田町ビル7F
TEL. 03（3457）1401 FAX. 03（3457）1411
URL https://www.hewtech.co.jp/ E-mail eigyo@hewtech.co.jp
2022-12
