TOOLING | AUTOMATION | SOFTWARE 6 Automation examples with YASDA

Design and quality by System 3R and YASDA

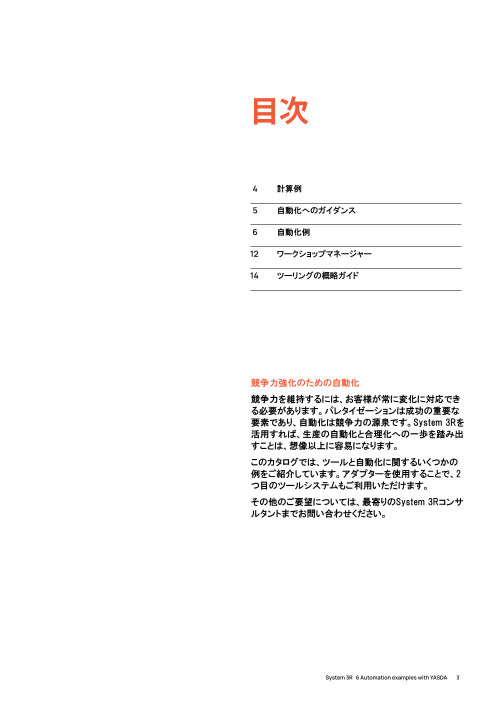

目次 4 計算例 5 自動化へのガイダンス 6 自動化例 12 ワークショップマネージャー 14 ツーリングの概略ガイド 競争力強化のための自動化 競争力を維持するには、お客様が常に変化に対応でき る必要があります。パレタイゼーションは成功の重要な 要素であり、自動化は競争力の源泉です。System 3Rを 活用すれば、生産の自動化と合理化への一歩を踏み出 すことは、想像以上に容易になります。 このカタログでは、ツールと自動化に関するいくつかの 例をご紹介しています。アダプターを使用することで、2 つ目のツールシステムもご利用いただけます。 その他のご要望については、最寄りのSystem 3Rコンサ ルタントまでお問い合わせください。 System 3R 6 Automation examples with YASDA 3

計算例 348,381 有人シフト 8時間勤務 3Rのリファレンスシステムと 自動化を備えた機械 （週5日） 142,002 110,434 3Rリファレンスシステム 搭載マシン 3Rリファレンスシステム 未搭載マシン 1時間あたりの機械コスト 90 90 90 機械の台数 1 1 1 無人での稼働日数 – – 10 1日あたりの労働時間 8 8 8 1日あたりの段取り時間 2 1 1 拒絶 3 2 1 1日あたりの非生産的なダウンタイム 0.5 0.5 0.5 週の労働日数 5 5 5 年間労働週数 46 46 46 機械投資 400,000 400,000 400,000 3Rリファレンスシステム投資 – 35,000 50,000 CMM投資 – – – 設置費用 – – 10,000 自動化投資 – – 120,000 教育と訓練 – – 3,000 結果 年間生産能力（時間） 1,265 1,610 3,910 年間純利益 110,434 142,002 348,381 4 System 3R 6 Automation examples with YASDA

自動化へのガイダンス トランスフォーマー T3-600 固定またはリニア トランスフォーマー T6 固定またはリニア トランスフォーマー T3 固定またはリニア ワークパートナー1+ ワークパル1 搬送 AMR - LD90 コボット AMR-LD250 パフォーマンス: ロボット ロボットタイプ 可搬重量 対応機械の台数 ワークパル1 50 kg 1台 ワークパートナー 1 + 80 / 100 kg 1-2 台 トランスフォーマー3-軸 (固定またはリニア) 100-200 kg 1-20 台 CoBot　コボット 20 kg 1-2 台 トランスフォーマービック3-軸 (固定またはリニア) 600 kg 1-10 台 トランスフォーマー 6-軸 (固定またはリニア) 600 kg 1-20 台 AMR LD-90 又は LD-250 90 kg 又は 250 kg - System 3R 6 Automation examples with YASDA 5

#1 自動化例: シングルセルCNC YASDA YMC 430 + System 3R WorkPal 1 機械テーブル マガジン容量 MacroMagnum MacroMagnum, chuck pallet Ø 156 mm 機械テーブル マガジン容量 マガジン容量 マガジン容量 Macro chuck Macro pallet Macro pallet Macro pallet 54 x 54 mm 70 x 70 mm Ø 116 mm 機械タイプ, YASDA YMC 430 ロボット マガジン ツールリングタイプ ポジション ワークピースサイズ（mm）、h=高さ（mm） 重量 (kg) WorkPal 1 One disc MacroMagnum Ø 156 10 Ø 240 or 210 x 210 パレットを含む250 h 25 WorkPal 1 One disc MacroMagnum Ø 156 12 Ø 220 or 180 x 180 パレットを含む 250 h 25 WorkPal 1 One disc Macro 54 x 54 40 Ø 80 or 70 x 70 パレットを含む 190 h 5-10 WorkPal 1 One disc Macro 70 x 70 40 Ø 80 or 70 x 70 パレットを含む 190 h 5-10 WorkPal 1 Two discs Macro 54 x 54 60 Ø 80 or 70 x 70 パレットを含む 190 h 5-10 WorkPal 1 Two discs Macro 70 x 70 60 Ø 80 or 70 x 70 パレットを含む190 h 5-10 WorkPal 1 One disc Macro Ø 116 20 Ø 140 or 120 x 120 パレットを含む 250 h 25 その他のマガジン構成はご要望に応じて対応いたします。機械メーカーおよびSystem 3Rと調整してください。 サイズは機械テーブルの構成によっても異なります。 6 System 3R 6 Automation examples with YASDA

#2 自動化例: シングルセルCNC YASDA YBM Vi40 + System 3R WorkPartner 1+ and AMR 機械テーブル: マガジン容量: Dynafix chuck Dynafix pallets 280 x 280 mm 機械タイプ, YASDA YBM Vi40 ロボット マガジン ツールリングタイプ ポジション ワークピースサイズ（mm）、h=高さ（mm） 重量 (kg) WorkPartner 1+ HH version Dynafix 20 400 x 400 x 250 h パレットを含む 80 / 100 その他のマガジン構成はご要望に応じて対応いたします。機械メーカーおよびSystem 3Rと調整してください。 サイズは機械テーブルの構成によっても異なります。 注記: 最高のパフォーマンスを得るには、電極とパレットを管理するために WorkShopManager が必要です。 System 3R 6 Automation examples with YASDA 7

#3 自動化例: ダブルセルCNC YASDA YMC 650 (RT20) + YBM 640V + System 3R WorkPartner 1+ 機械テーブル マガジン容量 MacroMagnum MacroMagnum, chuck pallet Ø 156 mm 機械テーブル マガジン容量 *YBM 640Vのみ対応 GPS 240 GPS 240, chuck* pallet 400 x 400* 機械タイプ, YASDA YMC 650 (RT20) + YBM 640V ロボット マガジン ツールリングタイプ ポジション ワークピースサイズ（mm）、h=高さ（mm） 重量 (kg) WorkPartner 1+ HH version MacroMagnum Ø 156 40 Ø 190 or 160 x 250 パレットを含む 235 h 50 WorkPartner 1+ LL version MacroMagnum Ø 156 50 Ø 160 or 155 x 155 パレットを含む 220 h 50 WorkPartner 1+ HH version GPS 240 20 400 x 400 パレットを含む 250 h 80 / 100 その他のマガジン構成はご要望に応じて対応いたします。機械メーカーおよびSystem 3Rと調整してください。 サイズは機械テーブルの構成によっても異なります。 8 System 3R 6 Automation examples with YASDA

#4 自動化例: リニアーセルCNC YASDA YBM Vi40 (2 pcs) + YBM 640V (2 PCS) + System 3R Transformer linear 機械テーブル マガジン容量 マガジン容量 マガジン容量 Macro chuck Macro pallet Macro pallet Macro pallet 54 x 54 mm 70 x 70 mm Ø 116 mm 機械テーブル マガジン容量 Dynafix chuck Dynafix pallet 280 x 280 mm 機械タイプ, YASDA YBM Vi40 (2 PCS.) + YBM 640V (2 PCS.) ロボット マガジン ツールリング ポジション ワークピースサイズ（mm）、h=高さ（mm） 重量 (kg) Transformer linear Bookshelf Macro Module based, open 多くの選択肢 5-10 Dynafix 280 Module based, open 400 x400 incl. pallet 250 h (open) 150 その他のマガジン構成はご要望に応じて対応いたします。機械メーカーおよびSystem 3Rと調整してください。 サイズは機械テーブルの構成によっても異なります。 注記: 最高のパフォーマンスを得るには、電極とパレットを管理するために WorkShopManager が必要です。 System 3R 6 Automation examples with YASDA 9

#5 自動化例: シングルセルCNC YASDA YBM Vi50 + System 3R Transformer 600 + AMR 機械テーブル マガジン容量 マガジン容量 Delphin adapter Matrix 185 pallet Matrix 185 pallet Delphin-Matrix 185 機械テーブル マガジン容量 Delphin chuck Delphin pallet 機械タイプ, YASDA YBM Vi50 ロボット マガジン ツールリングタイプ ポジション ワークサイズ（mm）、h=高さ（mm） 重量 (kg) Transformer 600 Bookshelf Delphin 500 x 500 Module based, open Ø650 or 500 x 500 パレットを含む 400 h 600 Matrix Ø185 Module based, open Ø360 or 330 x 290 パレットを含む 300 h 40 その他のマガジン構成はご要望に応じて対応いたします。機械メーカーおよびSystem 3Rと調整してください。 サイズは機械テーブルの構成によっても異なります。 注記: 最高のパフォーマンスを得るには、電極とパレットを管理するために WorkShopManager が必要です。 10 System 3R 6 Automation examples with YASDA

#6 自動化例: ダブルセルCNC YASDA YBM Vi40 + YBM Vi50 + System 3R Transformer 600 機械テーブル マガジン容量 マガジン容量 Delphin adapter Matrix 185 pallet Matrix 185 pallet Delphin-Matrix 185 機械テーブル Magazine capacity *YBM Vi50のみ対応 Delphin chuck* Delphin pallet* 機械タイプ, YASDA YBM Vi40 + YBM Vi50 ロボット マガジン ツールリングタイプ ポジション ワークサイズ（mm）、h=高さ（mm） 重量 (kg) Transformer 600 Bookshelf Delphin 500 x 500 Module based, open Ø650 or 500 x 500 パレットを含む 400 h 600 Matrix Ø85 Module based, open Ø360 or 330 x 290 パレットを含む 300 h 40 その他のマガジン構成はご要望に応じて対応いたします。機械メーカーおよびSystem 3Rと調整してください。 サイズは機械テーブルの構成によっても異なります。 注記: 最高のパフォーマンスを得るには、電極とパレットを管理するために WorkShopManager が必要です。 System 3R 6 Automation examples with YASDA 11

ワークショップマネージャー 5 (WSM 5) WSM 5は、ユーザーフレンドリーな セル管理ソフトウェアです。 必要なデータの迅速かつ構造化された入力 プロセスチェーン全体の迅速かつ正確な概要 柔軟性の向上（いつでも注文の優先順位を変更可能） 自動化セルの準備がよりシンプルかつ安全 人為的ミスのリスクが最小限に抑えられる プロセス安全性の向上 12 System 3R 6 Automation examples with YASDA

生産データマネージャー マガジンジョブハンドラー MPSからWSMへ オーダーを作成し、オペレーションとNC 特定の固定具/パレットにジョブを直接 オフィスと工場を簡単に接続するための プログラムを割り当てます。 割り当てて準備し、回転マガジンに入れ MPS (ERP) への通信インターフェイス。 オフセット値を割り当て、オーダーを生産 ます。 にリリースします。 セルOEE ロードステーションアプリケーション 直感的なヒューマン入力インターフェース セルマネージャー ローディング ステーション内の特定の固 を使用して、総合設備効率 (OEE) の観 生産セル（オートメーション、機械、マガジ 定具/パレットにジョブを割り当てて準備 点から自動化セルまたは単一マシンのパ ン、切削工具など）の表示と制御。 します。 フォーマンスを測定します。 リアルタイムの優先順位リストを作成・編 集。 操作スキームエディタ モバイルアプリケーション 加工時間をデータベースに保存・更新。 部品のプロセス フローのすべてのステッ モバイル デバイス (iOS または An- プを視覚化して編集します。 droid) でセルの生産情報とステータス を表示します。 セル環境におけるライブ使用率のダッシュボードビュー。 System 3R 6 Automation examples with YASDA 13

ツーリングの概略ガイド リファレンスシステム / 最大ワーク重量（KG） パレットサイズ (mm) Macro MacroMagnum Matrix GPS 240 Square GPS 240 Round Dynafix Delphin 52-54 5 kg 5 kg 54-Ø 75 10 kg 10 kg Ø 70 Ø 110-116 50 kg 50 kg 50 kg Ø 120 Ø 142-185 50 kg 100 kg 100 kg Ø 220-260 200 kg Ø 256 150 kg 240-300 150 kg 280-400 250 kg 400-1500 2000 kg 上記の詳細はあくまでも目安です。条件使用方法により差異が生じる可能性があります。 正確な内容については、お近くの3R担当者にお問い合わせください。 ツールリングの例 3R-658-CV, 3R-688-CV, 3R-778-CV, センターリングバイス, センターリングバイス, センターリングバイス, Macro MacroMagnum Dynafix 特別なソリューション ナノツール 真空吸着ツール インテリジェントツール 14 System 3R 6 Automation examples with YASDA

幅広いツールとオートメーション製品を ワンストップで ツーリングカタログ • ツール – 電極加工および放電加工用 • ツール – ワイヤー放電加工用 • ツール– 部品加工用 • 粉末成形技術用ツール • Delphinモジュラークランプシステム • セルフセンターリングバイス オートメーションカタログ • WorkPal 1 • WorkPartner 1+ • Transformer 300, 3-Axis robot • Transformer 600, 3-Axis robot • Transformer, 6-Axis robot • 協働ロボット C6-20L • 自律移動ロボット(AMRs) • WorkShopManger 5 (WSM) カタログをご希望の場合は、System 3Rの担当者ま でお問い合わせください。 System 3R 6 Automation examples with YASDA 15

弊社のカスタマーサービスを　 利用して機器の稼働時間を　 最適化しましょう System 3Rのカスタマーサービス部門は、System 3R機器の 可用性、価値、精度、生産性を最大限に高めるためのサポートを 独自に提供しています。費用対効果が高く、お客様中心主義の専 門サービスは、お客様の成功を第一に考え、生産性を向上させ、 予測可能な継続的な稼働時間を確保します。 System 3Rのサービスエンジニアは、お客様の成功につながる 幅広いサービスを提供する専門パートナーです。 詳細については、お近くのSystem 3R販売店にお問い合わせ ください。 www.system3r.com System 3R Int‘l AB, 2025. Combi, Delphin, Dynafix, Locx, LX, Macro, Matrix, One Minute Set-Up, One System Partner, R2R, System 3R, VDP, WorkMaster, WorkPal, WorkPartner, Subject to modifications. WorkShopManager, 3HP, 3R, 3Ready-To-Run and 3Refix are registered trademarks of System 3R. T-2742-J 25.07
