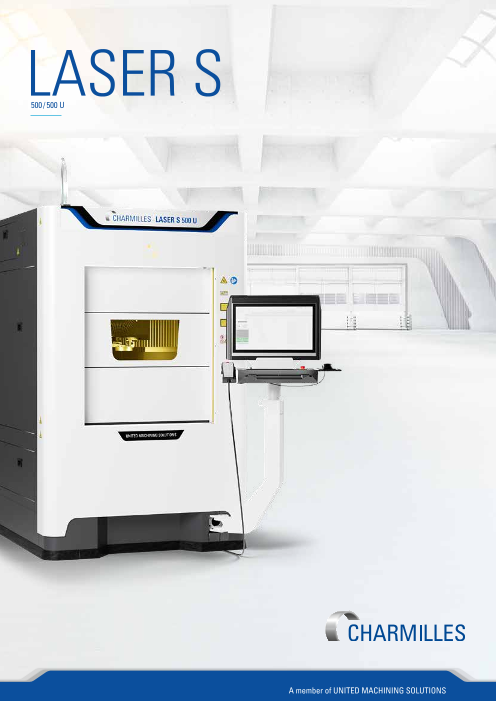

SUBLINE LHEEAADADSLILIENEH NER S 500 / 500 U A member of UNITED MACHINING SOLUTIONS

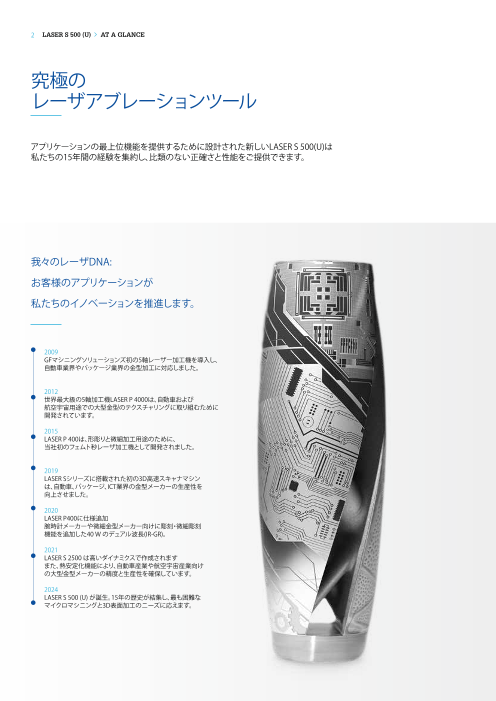

2 LASER S 500 (U) AT A GLANCE 究極の レーザアブレーションツール アプリケーションの最上位機能を提供するために設計された新しいLASER S 500(U)は 私たちの15年間の経験を集約し、比類のない正確さと性能をご提供できます。 我々のレーザDNA: お客様のアプリケーションが 私たちのイノベーションを推進します。 2009 GFマシニングソリューションズ初の5軸レーザー加工機を導入し、 自動車業界やパッケージ業界の金型加工に対応しました。 2012 世界最大級の5軸加工機LASER P 4000は、自動車および 航空宇宙用途での大型金型のテクスチャリングに取り組むために 開発されています。 2015 LASER P 400は、形彫りと微細加工用途のために、 当社初のフェムト秒レーザ加工機として開発されました。 2019 LASER Sシリーズに搭載された初の3D高速スキャナマシン は、自動車、パッケージ、ICT業界の金型メーカーの生産性を 向上させました。 2020 LASER P400に仕様追加 腕時計メーカーや微細金型メーカー向けに彫刻・微細彫刻 機能を追加した40 W のデュアル波長(IR-GR)。 2021 LASER S 2500 は高いダイナミクスで作成されます また、熱安定化機能により、自動車産業や航空宇宙産業向け の大型金型メーカーの精度と生産性を確保しています。 2024 LASER S 500 (U) が誕生。15年の歴史が結集し、最も困難な マイクロマシニングと3D表面加工のニーズに応えます。

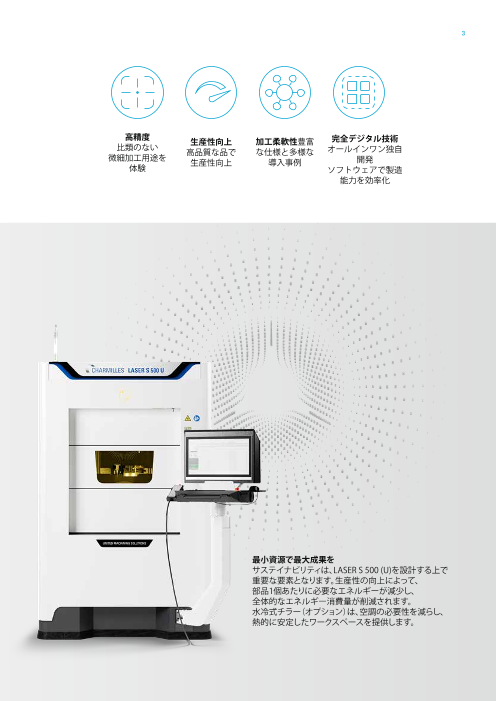

3 高精度 術 比類のない 生産性向上 加工柔軟性豊富 完全デジタル技 微細加工用途を 高品質な品で な仕様と多様な オールインワン独自 体験 生産性向上 導入事例 開発 ソフトウェアで製造 能力を効率化 最小資源で最大成果を サステイナビリティは、LASER S 500 (U)を設計する上で 重要な要素となります。生産性の向上によって、 部品1個あたりに必要なエネルギーが減少し、 全体的なエネルギー消費量が削減されます。 水冷式チラー（オプション）は、空調の必要性を減らし、 熱的に安定したワークスペースを提供します。

4 LASER S 500 (U) UNRIVALLED PRECISION FOR MICROMACHINING 優れた精度と繰り返し再現性 LASER S 500 (U)は、最先端のデザイン、キネマティクス、ドライブを装備しており、 長時間加工でさえも精度を維持し、繰り返し再現性にも優れます。 皆様の製造工程を最適化するために適切な設備であると自信を持って おすすめいたします。 冷式温度安定システム 重要エリアに冷却水を循環させることで 温度を一定に保ち精度を維持します。 水冷箇所

5 精度に特化した独自のレーザヘッド 新しいLASER S 500 (U)レーザーには、精度に 特化した特別な要素が含まれています： デジタル3軸スキャナーは、安定化の鍵となるオーダーメイドの水冷ハウジングと組み合わされています。 ヘッドに内蔵されたタッチプローブにより、　X軸、Y軸、Z軸の高精度測定が可能です。 オプションの位置決め用カメラを追加可能。 高剛性機械設計 シンメトリーデザインにより剛性に優れ、 振動やねじれ・熱変形の抑制に 効果を発揮します。

6 LASER S 500 (U) EFFICIENCY FOR EXCEPTIONAL RESULTS シリーズ最高クラスの軸移動 LASER S 500(U)は、リニアモータと トルクモータを組み合わせる事で、 より高速・高加速な駆動を実現。 生産性を高める強力なコンポーネント 機械の生産性を向上させることは、リードタイムを短縮して 優れた結果を維持することに妥協を許さない製造の世界では 極めて重要です。超高速生産に備えましょう。 自動化対応 正面ドア、左ドア、右ドアは 専用の自動化オプション用に設計されています。

7 光学式3D高速スキャナ 新しいLASER S 500 (U) は最新の3D スキャナーを装備し、 最大3500mm/s のスキャン走査速度を実現します。 広範なマーキングフィールドは、複雑な3D形状にも マッチしやすく、さらには加工時間の短縮にも貢献することでしょう。 光学Zストローク 25 mm マーキングフィール ド 最大 50 mm F130レンズの場合 最大 74 mm F163レンズの場合 速度 レーザ加工の高速化で リードタイムを短縮

8 LASER S 500 (U) PROCESS FLEXIBILITY 多様な加工ニーズに お応えできる機械構成 新しいLASER S 500 (U)は、サイズや重量の異なる 様々な部品に柔軟に対応します。 最新のレーザー光源からさまざまな構成まで、 多様な加工タスクに簡単に取り組むことができます。 3軸仕様 5軸仕様 最大加工ワーク重量: 60 kg 最大加工ワーク重量: 15 kg

9 レーザ発振器 ナノ秒及びフェムト秒レーザ、さらにはデュアルレーザ仕様まで、 皆様に最適な仕様を選んで、加工柔軟性に優れたオプションをご提案致します。 フェムト秒レーザ ナノ秒レーザ デュアルレーザ仕様の組み合わせが可能 CHARMILLES フェムト可変パルス20 W IR 50 W 可変パルス フェムト可変パルス20 W IR + 50 W 可変パルス CHARMILLES フェムト可変パルス40 W IR 100 W 可変パルス フェムト可変パルス20 W IR + 100 W 可変パルス CHARMILLES フェムト可変パルス40 W IR/GR フェムト可変パルス40 W IR + 50 W 可変パルス フェムト可変パルス40 W IR + 100 W 可変パルス 焦点レンズ マーキングフィールド スポット径 (µm) (mm) 種類 サイズ IR GR IR GR F70 TEL M85 25 x 25 20 x 20 18 9 F130 TEL M85 50 x 50 40 x 40 34 17 F163 FO M85 74 x 74 – ~ 50 – レーザマシンの主なサービス レーザー加工機専用の当社独自の保守パック（サクセスパック）を提供しています。 さらに安心してご利用いただけるよう最長5年間の保証延長も可能になりました。 年次定期メンテナンスで最適なパフォーマンスを確保し、迅速かつ効率的な修理サービスを通じて 迅速に業務を再開することができます。 延長保証 Silverに含まれる レーザー発振器と人件費を含む1年間の完全保証 年次定期点検 Silver+に含まれる OEM認定のメンテナンスキットと人件費を含む現場での 　年間計画介入 Fast repair services Bronze / Bronze+に含まれる 高度な診断、My rConnect デジタルプラットフォームに 　よる24時間週5日のサポート

10 LASER S 500 (U) DIGITAL EXCELLENCE 新開発HMIが加工の壁を打ち破る 新開発HM（I 名称：SPOT）により、弊社は最も複雑なアプリケーションの 要求にも応える高度なHMIとコントローラの開発に成功しました。 柔軟性 プログラミング、ループおよび変数管理、 オペレーション管理、コード補完が強化され、 特定のアプリケーション要件に合わせて プログラムを柔軟に調整できるように なりました。

11 工作機械DNA 人間工学と使いやすさ ユーザーアカウントの管理 SPOTは、高度なフレーム管理、ツール管理、 .シングルクリックレーザースイッチ、 ユーザーアカウント管理により、 ソフトウェア補正、測定サイクル、 組み込みコントロール、 カスタマイズ可能な権限と キャリブレーションウィザード、および 直感的な機能により、 アクセスレベルでセキュリティと制御が Gコード機能。 SPOTはユーザーフレンドリーな 強化されます。 インターフェイスの業界標準となって います。

12 LASER S 500 (U) LaserSUITE360 LaserCAMTM ワークフローの例 1. 3D モデルのインポート 2.加工ストラテジーの 3. 事前にツールパスを計算して 設定と調整 視覚化した後に 機械本体へエクスポート LaserSUITE360 LaserCAMTM LaserDESIGNTM LaserTOOLBOX .LaserCAM™は高精度のレーザ彫刻 LaserDESIGN™は複雑な3D形状の Laser ToolBoxはコンピューティング マイクロマシニング、加飾用に テクスチャリングプログラムを作成 プロセスを合理化し保護するために 設計されています。. するための専用CAMソフトウェア 設計されたレーザーツールです。 です。 最もパワフルな レーザソフトウェアパッケージ LaserSUITE360 は、精密なレーザーパラメータ、ツールパス生成、 ビジュアライゼーション、衝突防止シミュレーションにより、お客様の作業を最適化します。 LASER S 500 (U) の潜在能力を最大限に引き出し、精度を重視するアプリケーションで卓越性を実現します。

13 LaserDESIGNTM のワークフロー例 1. 3Dモデルのインポート 2. テクスチャファイルを インポート 3. 3Dサーフェスに テクスチャを マッピング 4. レーザツールパス出力 LaserTOOLBOX パッケージ LaserControl LaserViewer LaserSIMULATOR LaserPMT (オプション) レーザとスキャナの設定は、 ツールパスとパッチ処理を 5軸加工の場合、 加工条件出しの最適化ツール。 制御装置上で行います。 視覚化するツール 事前にシミュレータを 理想的なレーザパラメータを 用いて衝突防止 簡単に見つけ、独自のパラメータ チャックを行います。 カタログを作成と管理が可能に なります。

14 LASER S 500 (U) APPLICATION CAPABILITIES 300.3 233.0 165.8 最新加工事例の紹介 98.5 31.2 -36.0 -103.3 -464.6 3028.6 6521.9 10015.2 13508.4 17001.7 20494.9 ウエハーピンチャック 形彫り Surface flatness 6.8 6.4502 µm 5.6 4.4 3.2 2.0 0.8 Average depth measurements 加工概要 市場セグメント 半導体 材質l SiC(炭化ケイ素) レーザ (タイプ/出力) ナノ 50 W 可変パルス ソフトウェア LaserCAMTM 平坦度 目標値: ± 0.005 mm /実測値: 0.003 mm 加工深さ 0.185 ± 0.005mm Z µm Z µm

15 0.9 0.6 0.3 0 1.0040 mm -0.3 -0.6 全面粗さ 部分最大深さ ICTコネクター形彫り 加工概要 市場セグメント ICT 材質 超硬合金 レーザ (タイプ/出力) CHARMILLES 可変パルス 40 W IR ソフトウェア LaserCAMTM 加工深さ 目標値: 1.000 ± 0.005 mm 実測値: 1.004 mm 表面粗さ Ra 0.15 µm Z µm

16 LASER S 500 (U) APPLICATION CAPABILITIES 最新の加工事例の紹介 時計ケース 加飾 加工概要 市場セグメント 時計 材質 ステンレス鋼 レーザ (タイプ/出力) CHARMILLES フェムト可変パルス 40 W IR ソフトウェア LaserCAMTM and LaserDESIGNTM 加飾の内容 5軸彫刻、ヘアライン加工 真鍮への加飾

17 401.2858 µm 497.6174 µm 402.9149 µm -632.0 208.2 1048.3 1888.5 3.2 605.7 1208.2 1810.7 L µm L µm ストライプ ネックリング 加工測定値 加工測定値 ボトルキャップ 加工概要 市場セグメント 包装 材質 Stavax レーザ (タイプ/出力) CHARMILLES フェムト可変パルス 40 W IR ソフトウェア LaserDESIGNTM ストライプ加工深さ 目標値: 0.400 ± 0.015 mm 実測値: 0.401 mm ネックリング加工深さ 目標値: 0.400 ± 0.015 mm 実測値: 0.402 mm

18 LASER S 500 (U) SERVICE + SUCCESS SERVICE + SUCCESS 当社は、お客様の購入されたユナイテッドマシニング製の 工作機械を最大限に活用して頂くためのサポートを パッケージ化しており、機械を末永く、安心してお使い頂くための 総合的なサービスを提案します。 持続可能な加工を確保 高度な訓練を受けた専門家の大規模ネットワークが 予防保全と高度なサポートを提供します。 人材育成スキルを高める 実践的な知識伝達アプローチによる 成果重視のトレーニングアカデミー 機器の潜在能力を最大限に引き出す 高度な診断、認証、アップグレード、トレーニング、および ファイナンシャルソリューション My rConnect すべてのユナイテッドマシニングの機械に フリー標準機能 いつでもどこでも利用できるデジタルサービス ランニングコスト閲覧 My rConnectは高度なデジタル支援への入り口です。接続・未接続を問わず、 サービスケースマネジメント また機械の製造年式に関わらず、全ての機械に対して、シンプルな操作と 会議と通信 直接的なサポートアクセスを提供します。 機械の資料 オンデマンド機能 リモートアクセス ライブデータ

19 サクセスパック: あらゆるニーズに合わせた カスタマイズサービスソリューション 当社のサクセスパックは、お客様のご要望に応じて、各メニューがパッケージ化 されており、機械の稼働時間が最大限に確保するための提案が満載です。 BRONZE SILVER GOLD 素早く軌道に戻る 最高のパフォーマンスを実現 安心を保証するために 迅速な対応サービスで 定期メンテナンスサービスで機械を 延長保証によるリスク軽減 機械の早期稼働を保証 最適な状態に維持 財務リスクを軽減し、中核事業に集中 BRONZE SILVER GOLD パッケージを選択 迅速なアクセス サポートの優先対応 リモートサポート My rConnectによる24時間5日間の専門家サポート 保守契約 ユナイテッドマシニング基準に基づく年次機械点検 主要部品診断 主要機械部品の年次点検 割引 保守契約及び現地作業に関連するスペアパーツ および作業費の特別価格をご提案 保証の延長 最長5年間

20 LASER S 500 (U) TECHNICAL SPECIFICATIONS 機械仕様 機械寸法 軸構成 機械本体サイズ * 2174 x 1387 x 2556 mm 軸数 3 (LASER S 500) / 5 (LASER S 500 U) 機械本体重量 4000 kg X 軸ストローク 550 mm (クーラント含む) 機械設置面積 3600 x 2500 mm Y 軸ストローク 400 mm Z 軸ストローク 500 mm 電気容量 B 軸ストローク -110°/+110° C 軸ストローク 0°/+720° 公称出力 15 kVA エアー容量 加工エリア エアー厚 6 to 8 bar / 0.6 to 0.8 MPa 最大加工ワーク重量 LASER S 500 60 kg エアー流量 最大 300 l/min 最大加工ワーク重量 LASER S 500 U 15 kg 制御装置 最大加工ワークサイズ Depends on the lens type Contact your UNITED MACHINING sales (3軸 / 5軸) specialist 種類 Beckhoff Industrial PC (C6640) 最大許容イナーシャ (5軸) 0.17 kg.m² オペレーティングシステム Microsoft Windows 10 IoT Enterprise 2019 LTSC 選択可能な仕様 スクリーン マルチタッチ LED 21.5’’ ディスプレイ ユーザインタフェース SPOT M85 IR レンズ F163 M85 IR/GR レンズ FSTC70/FSTC130 テーブル レーザソースの数 1 or 2 (1 Femto IR only + 1 Nano IR) レーザ CHARMILLES 20 W IR/40 W IR/40 W IR-GR フェムト可変パルス™ テーブル寸法 ** 590 x 470 mm レーザナノ可変パルス™ 50 W IR/100 W IR テーブルT スロット(数、寸法) 図面をご参照ください Dist. table/Found. plate LASER S 500: 818 mm LASER S 500 U: 764 mm * 幅 x 奥行 x 高さ ** 幅 x 奥行
