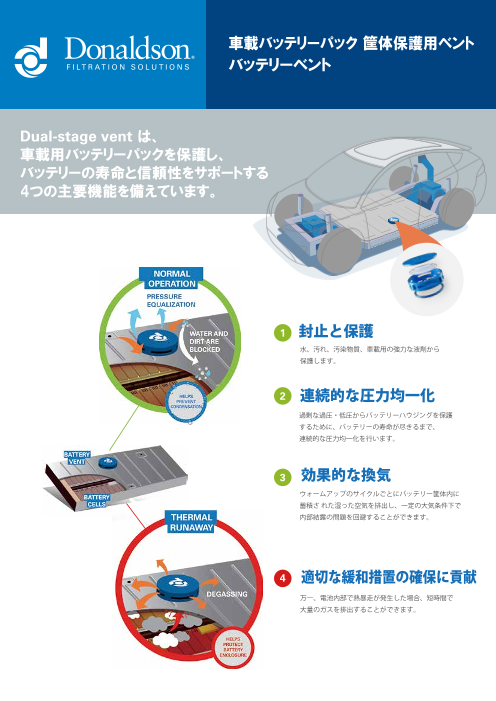

車載バッテリーパック 筐体保護用ベント バッテリーベント

車載バッテリーパック 筐体保護用ベント バッテリーベント Dual-stage vent は、 車載用バッテリーパックを保護し、 バッテリーの寿命と信頼性をサポートする 4つの主要機能を備えています。 封止と保護 水、汚れ、汚染物質、車載用の強力な液剤から 保護します。 連続的な圧力均一化 過剰な過圧・低圧からバッテリーハウジングを保護 するために、バッテリーの寿命が尽きるまで、 連続的な圧力均一化を行います。 効果的な換気 ウォームアップのサイクルごとにバッテリー筐体内に 蓄積さ れた湿った空気を排出し、一定の大気条件下で 内部結露の問題を回避することができます。 適切な緩和措置の確保に貢献 万一、電池内部で熱暴走が発生した場合、短時間で 大量のガスを排出することができます。

どのように機能するか？ 適切に設計された換気システムは、通常の動作条件下で圧力の平衡化とともに異物からの保護を提供し、筐体や電池の 寿命を延ばすのに役立ちます。まれに熱暴走が起こった場合、ベントシステムは直ちに圧力を逃がすことができ、 部品の故障や他のセルへの被害を回避することができます。 1 Dual-stage battery vent の第一の機能は、 バッテリーパック内圧力の平衡化です。 多孔質のePTFE膜を通じて、空気や その他のガスが出入します。 通常の自動車走行時、高度や気温の変化に応じた 圧力の平衡化が必要です。 BURST VENT 2 FLEX VENT 第二は、バッテリーパック内圧力が熱により 急上昇した場合に機能します。傘型フレックスが 開いて膜を迂回してガスを逃がす（FLEX VENT)、 膜を破裂させてガスを逃がす（BURST VENT)、 ことで、筐体内圧力を維持することができます。 Tetratex® ePTFE membrane Tetratex® ePTFEメンブレンは、ドナルドソン独自のコアテクノロジーです。 極めて微細な構造の連続多孔質構造を持つTetratex® ePTFEメンブレンは、 ランダムにつながった非常に小さい孔径から構成されています。 独自の疎油性処理により、油分をはじく効果があります。

DONALDSON DUAL-STAGE BATTERY VENTS 特徴とメリット バーストピン付きリテンションキャップ 水しぶき等から膜を保護 膜の破裂をアシスト TETRATEX® ePTFEメンブレン DUAL-STAGE 圧力平衡化 水や汚れからの保護 BURST BATTERY VENT ボディー 水しぶき等から膜を保護 軽量で耐久性のある構造 １/４回転バヨネット式 バッテリーパックに簡単固定 取り付け確認用のクリック音 ねじ式仕様も可能 Ｏ-リング 電池パック壁面への確実な密閉性 リテンションキャップ 膜と傘型バルブを水しぶき等から保護 傘型バルブを押さえつけて固定 TETRATEX® ePTFEメンブレン 圧力平衡化 水や汚れからの保護 エラストマー傘型バルブ — COMING SOON — 外圧で通気なし DUAL-STAGE 内圧で高通気を可能に FLEX ボディー BATTERY VENT 膜と傘型バルブを水しぶき等から保護 素早く取り付けられる六角形状 軽量で耐久性のある構造 ねじ式固定 バッテリーパックのハウジングに簡単に取付可能 Ｏ-リング 電池パック壁面への確実な密閉性

製品仕様 DUAL-STAGE BURST DUAL-STAGE FLEX 最小通気量 (通常動作時) 17.8 liters/hour @ 10 mbar 開放圧力 < 350 mbar burst — COMING SOON — Please contact us to discuss your specific application requirements. 脱気流量 (TYP)* 20 liters/second @ 300 mbar IP等級 IP 67, IP 68, IP 69K* メンブレン Hydrophobic & Oleophobic Tetratex® ePTFE Hydrophobic, oleophobic ePTFE, Tetratex® 取付方法 バヨネット式：1/4回転 各種筺体 板厚に対応 ネジ式 ネジ式 外径寸法 バヨネット式：51mm ネジ式：58mm ネジ式：58mm(max) 高さ (筐体上) バヨネット式：11mm ネジ式：13mm ネジ式：13mm(max) ＊脱気は、アプリケーションの条件によって異なります。IP 69Kは、電池パックの通気孔の位置/配置に依存します。 ドナルドソンはIATF16949の認証を取得しており、高品質な製造、迅速な顧客サービスに重点を置いています。また、お客様の機器や用途に簡単に組み込む ことができる独自のソリューションに重点を置いています。 当社独自の膜および疎油性処理プロセスにより、お客様のアプリケーションの要件に最適な種類の材料を選択することができます。 ドナルドソン社は、濾過製品の世界的なリーディングカンパニーであり、米国、欧州、アジアでベンティング製品の販売・製造を行っています。 LET DONALDSON BE YOUR PARTNER IN PROBLEM SOLVING. 日本ドナルドソン株式会社 Tel：042-510-7843 IVS事業部 jp-ndl.ivs@donaldson.com www.donaldsonventing.com Europe, Middle East, and Africa:+32 16 38 3710 — venting.solutions@donaldson.com United States of America:+1 952-887-3874 — ivs@donaldson.com Greater China:+86 21 2313 7080 - Info.CN@Donaldson.com Korea: +82 2 517 3333 - ivs.korea@donaldson.com 注意事項－ドナルドソン社のコントロールを超えた多くの要因が、使用環境を含めた特殊なアプリケーションにおいて、ドナルドソン社製品の使用状況および製品性能に影響を与える可能性があります。 これらの要因は、ユーザー様側特有の見識とコントロールの範囲内のものであるため、ユーザー様は、ドナルドソン社製品が、その特有使用目的とユーザー様のアプリケーションに適合しているかどうかを 確認判断し評価することが必要不可欠です。すべてのドナルドソン社製品、製品仕様、有用性およびデータは、ドナルドソン社により予告なしに変更されることがあり、地域や国により異なる場合があります。 予めご了承の程、宜しくお願い致します。 IVS2301a F118521 ENG (06/2022) Enclosure Protection Vents for Automotive Battery Packs ©2019-2023 Donaldson Company, Inc. Donaldso n®, Tetratex®, and the color blue are marks of Donaldson Company, Inc. All other marks belong to their respective owners.
