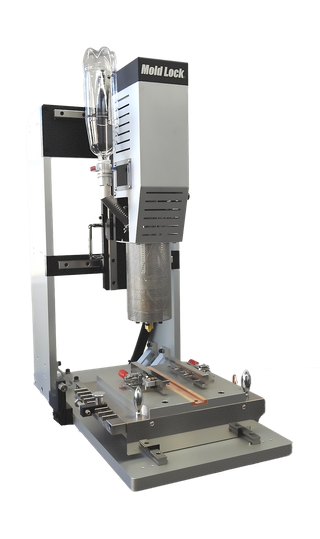

MOLD LOCK X-801UII ｜ 卓上射出成形機 Mold Lock® X-801UⅡ （アドバンスモデル）

卓上射出成形機 Mold Lock® X-801UⅡ （アドバンスモデル） Product Description

【卓上で70ccまで射出可能な】小型射出成形機　卓上射出成形機

■70ccまで射出可能な小型射出成形機「モールドロック」
溶融された流動性の高い樹脂と低圧成形により、ヒケ、ソリ、ボイド、 ウエルドのない成形が可能

■【Mold Lock】ラインナップ
【X-801シリーズから新機種を発売】内部・外部構造から再設計し、安定的な成形を実現
　X-801UⅡ ：多種多様な試作〜安定した小ロット生産に最適なアドバンスモデル
　　　　　 　自動機への改造可能モデル
　X-801SⅡB：研究開発や試作等幅広く活用可能コンパクト・シンプルな基本モデル
　X-801SⅡA：生産設備への組込み等に対応射出ユニットのみのモデル

■モールドロックの特長

■最大吐出量
　70cc

■溶融樹脂実績
　スーパーエンプラ
　　　PEEK、PPS（長繊維）、PPSU、PES、PSU、LCP
　エンプラ
　　　RENY、PA6、PA46、PA66、PA9T（長繊維）、POM、
　　　PC、PET、PBT、COP
　汎用樹脂
　　　PP、ABS、PS、PC/ABS、PE、PMMA
　その他の樹脂
　　　TPE（熱可塑性エラストマー）、
　　　TPU（熱可塑性ポリウレタンエラストマー）
　　　各種GFRTP、各種CFRTP、プラマグ、CIM
　環境に優しい樹脂
　　　CNF樹脂、バイオプラスチック、再生樹脂

■繰り返し成形を "簡単3Step"にする、56mm幅のクランプ型締め機構を標準装備
　Step1：金型のセット
　Step2：射出操作（上下スイッチ＋射出ボタン）
　Step3：金型の取り外し
　例）JIS規格ダンベルの金型セット～射出操作・保圧～金型から成形品の取り出しまで１分以内で完了
　（弊社WEBSITEで連続成形の動画をご覧いただけます）
　また、ボルト締めの金型やワークへの直接射出に対応可能な断熱板への付け替えも可能

■多様な金型に簡単な工具で付け替え可能な、2WAY方式の金型設置機構

■ハンドル操作で多様なシーンに対応可能な、射出ノズルの高さ（上下）調整機能

■X-801UⅡの特長
◎より柔軟に、自由度の高い射出成形を実現
　・上下・左右・前後、立体的に位置調整が可能
　　→3次元の位置合わせを容易にする射出ノズル機構と金型スライド機構
　・選べる3サイズのクランプ型締め機構で、柔軟性と生産性を向上
　　→連続成形の柔軟性・生産性を向上する3サイズのクランプ型締め機構
　・既存の成形機用金型の再活用や、重量のある金型の利用が可能
　　→金型の取り回し向上
◎より強固な外部構造により、小ロット生産の安定性を向上
◎自動機へ改造し、生産ラインへ導入可能

■省エネ、省スペース
　100V電源により、省電力化を実現するとともに、開発室などの卓上での使用が可能

■金型の小型化
　サイズ例　JIS規格ダンベル　　約6 ㎝ × 20 ㎝ × 4 ㎝　　約2 kg

■制御ボックスで射出をコントロール
　タッチパネルで本体の状況確認、シリンダー温度、保圧時間、トルク、射出スピードその他を細かく操作
　「自動運転モード」設定や連続動作のプログラム、164の条件設定の登録が可能

Main Usage

■厚肉成形、薄肉成形、強度の高い異材接合、高機能樹脂や長繊維樹脂での成形、３Dプリンターによる型など様々な成形が可能になります

■用途
研究・開発・モノづくりの活性化
・ラピッド・プロトタイピング
・アジャイル開発
・高付加価値製品の開発
・小ロット生産
製造ラインの生産性向上
・ロボット射出成形
・インライン成形の自動化

モノづくりに革新を起こし、人と環境に優しいモノづくりに貢献します
