Mold Lock X-801UⅡ 製品カタログ

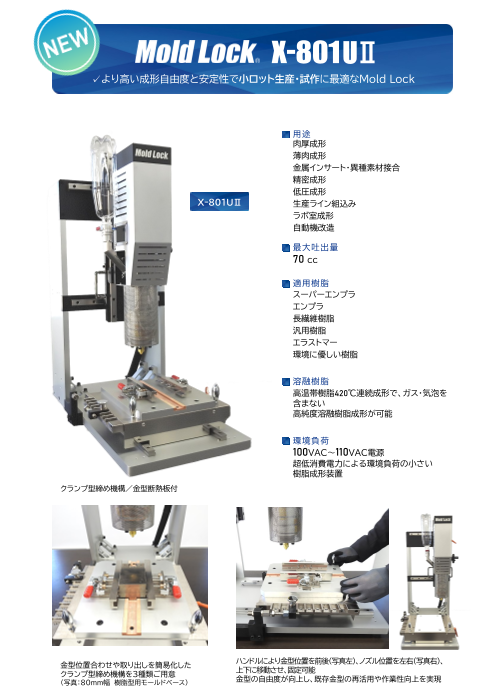

UⅡ ✓より高い成形自由度と安定性で小ロット生産・試作に最適なMold Lock 用途 肉厚成形 薄肉成形 金属インサート・異種素材接合 精密成形 低圧成形 Xｰ801UⅡ 生産ライン組込み ラボ室成形 自動機改造 最大吐出量 70 cc 適用樹脂 スーパーエンプラ エンプラ 長繊維樹脂 汎用樹脂 エラストマー 環境に優しい樹脂 溶融樹脂 高温帯樹脂420℃連続成形で、ガス・気泡を 含まない 高純度溶融樹脂成形が可能 環境負荷 100VAC～110VAC電源 超低消費電力による環境負荷の小さい 樹脂成形装置 クランプ型締め機構／金型断熱板付 ハンドルにより金型位置を前後(写真左)、ノズル位置を左右（写真右）、 金型位置合わせや取り出しを簡易化した 上下に移動させ、固定可能 クランプ型締め機構を３種類ご用意 （写真：８０ｍｍ幅 樹脂型用モールドベース） 金型の自由度が向上し、既存金型の再活用や作業性向上を実現

® モールドロック X-801シリーズ仕様 モデル X-801シリーズ 項目 Xｰ801UⅡ Xｰ801SⅡB 最大吐出量 ㏄ 70 70 最大推力 kN 24 24 射出圧 MPa ～１５ ～１５ 最大射出率 ㏄/sec. 5 5 立ち上げ時間(350℃) min. 10 10 消費電力 W 1,200 1,200 空気圧 MPa 0.5～0.7 0.5～0.7 寸法 mm W420×D756×H910～920 W384×D470×H835～844 重量 ㎏ 約 ７０ 約 ５０ ※ ペットボトルは含まない寸法です ※ 小型エアコンプレッサー（圧力範囲 0.3～0.7MPa、Rc 1/4カプラーソケット付）をご準備ください ※ 付属品 ノズルチップφ4，φ3，φ2 各１個、ノズルスパナ、フットスイッチ など ※ １ショットの吐出量は樹脂・射出条件によって変動します。記載している数値を保証するものではありません Xｰ801SⅡB CE0801 （スタンドあり） D 294 W 228 H 276 7 kg 制御装置（X-801共通） 対応樹脂（溶融樹脂） スーパーエンプラ PEEK、PPS（長繊維）、PPSU、PES、PSU、LCP エンプラ RENY、PA6、PA46、PA66、PA9T（長繊維）、POM、PC、PET、PBT、COP 汎用樹脂 PP、ABS、PS、PC/ABS、PE、PMMA TPE(熱可塑性エラストマー)、TPU(熱可塑性ポリウレタンエラストマー)、 その他の樹脂 各種GFRTP、各種CFRTP、プラマグ、CIM 環境に優しい樹脂 CNF樹脂、バイオプラスチック、再生樹脂 東京都中央区新川1-22-17 ACN茅場町ビル6階 電話：03-5542-8570 ショールームで Mold Lock® の実機をご覧ください centinno@centinno.co.jp https://www.centinno.co.jp/ ※内容は予告なく変更する場合があります P_20260311
