口径と容器内径が同じストレートタイプ。スチームや水で温度調節できるジャケット付きの圧送ユニットです。
圧力容器と圧送に必要な部品がセットになった、圧送ユニットです。
開口部がへルールタイプの圧力容器です。
口径と容器内径が同じストレートタイプで、スチームや水で温度調節できるジャケット付きのステンレスタンクです。
タンクごと移動できるキャスター脚付きです。
○内容液の保温・冷却用に【PCN-F-L】にジャケットを付けました。
○ご使用に合わせて、アクセサリーを選定出来ます。
○受注生産品ですので、「寸法」「材質」の変更や用途に合わせて特注加工が出来ます。
【セット内容】 ①加圧口 ②安全弁 ③圧力計 ④手動二方ボールバルブ ⑤のぞき窓（容量30L以上のみ）
このカタログについて
| ドキュメント名 | ジャケット型へルールオープン加圧容器 脚付 加圧ユニット【PCN-F-J-L-UT】 |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 25.8Mb |
| 登録カテゴリ | |
| 取り扱い企業 | MONOVATE(旧日東金属工業)株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

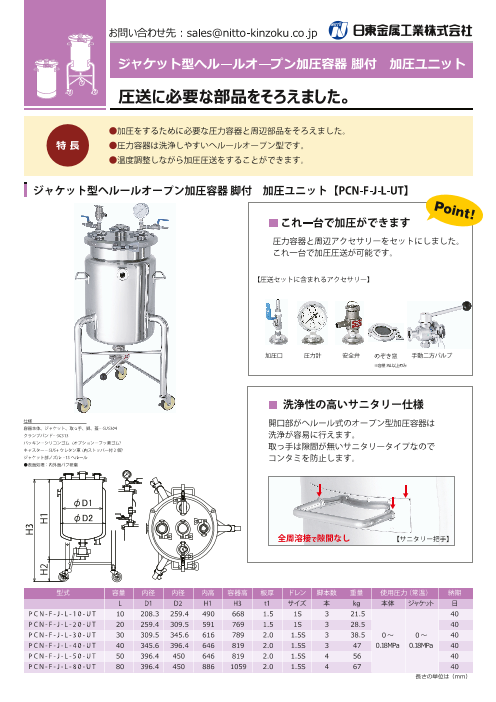

Page1
圧送に必要な部品をそろえました。
仕様
容器本体、ジャケット、取っ手、脚、蓋…SUS304
クランプバンド…SCS13
パッキン…シリコンゴム（オプション…フッ素ゴム）
キャスター…SUS+ ウレタン車（ 内ストッパー付 2個）
ジャケット部ノズル…1S ヘルール
●表面処理：内外面バフ研磨
φD1
φD2
型式 容量 内径 内径 内高 容器高 板厚 ドレン 脚本数 重量 使用圧力（常温） 納期
L D1 D2 H1 H3 t1 サイズ 本 kg 本体 ジャケット 日
P C N - F - J - L - 1 0 - U T 10 208.3 259.4 490 668 1.5 1S 3 21.5 40
P C N - F - J - L - 2 0 - U T 20 259.4 309.5 591 769 1.5 1S 3 28.5 40
P C N - F - J - L - 3 0 - U T 30 309.5 345.6 616 789 2.0 1.5S 3 38.5 0 0 40
P C N - F - J - L - 4 0 - U T 40 345.6 396.4 646 819 2.0 1.5S 3 47 0.18MPa 0.18MPa 40
P C N - F - J - L - 5 0 - U T 50 396.4 450 646 819 2.0 1.5S 4 56 40
P C N - F - J - L - 8 0 - U T 80 396.4 450 886 1059 2.0 1.5S 4 67 40
H3
H2 H1
