オールステンレス!材料投入時の異物受けに最適!
オールステンレス製のカゴ
原料投入時の異物受け用に適したツメ付きの丸型カゴです。
〇容器に材料を入れる際の内カゴとして、袋片などの異物混入を防止します。
〇投入物を乗せても網目が崩れず強度のあるファインメッシュを使用しています。
〇オールステンレスSUS304製で、電解研磨を施しており衛生的です。
〇洗浄機・滅菌機への投入もできます。
〇オーダーメイドでの設計・製作も承ります。
材質…SUS304
ファインメッシュ…サイズにより異なります
KGH-IN30~39:線径ø1.0mm、目開き9mm
KGH-IN43・47:線径ø1.2mm、目開き8.8mm
丸棒…ø5mm
表面処理…電解研磨
※日東金属工業製のステンレス容器の内径に合わせた寸法で製作しております。ご希望の寸法での製作も承ります。
〇適用容器…容器内径ø300mm~ø470mmの当社製ステンレス容器に使用できます。
・KGH-IN30(30用)…ST-30など容器内径ø300mmの容器
・KGH-IN33(33用)…ST-33など容器内径ø330mmの容器
・KGH-IN36(36用)…ST-36など容器内径ø360mmの容器
・KGH-IN39(39/39H用)…ST-39など容器内径ø387mmの容器
・KGH-IN43(43/43H用)…ST-43など容器内径ø430mmの容器
・KGH-IN47(47/47H用)…ST-47など容器内径ø470mmの容器
このカタログについて
ドキュメント名 | ステンレスカゴ(容器引っかけ型)【KGH】 |
---|---|
ドキュメント種別 | 製品カタログ |
ファイルサイズ | 467.2Kb |
取り扱い企業 | MONOVATE(旧日東金属工業)株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

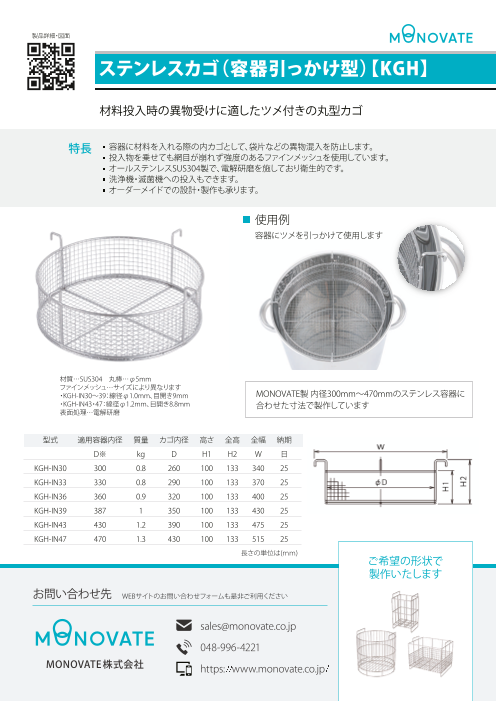

Page1
☎ 048-996-4221 メール sales@nitto-kinzoku.co.jp
ホームページで詳細と製品図面がご覧いただけます
ステンレスカゴ(容器引っかけ型)
材料投入時の異物受けに最適!
● 容器に材料を入れる際の内カゴとして、袋片などの異物混入を防止します。
● 投入物を乗せても網目が崩れず強度のあるファインメッシュを使用しています。
特 長 ● オールステンレスSUS304製で、電解研磨を施しており衛生的です。
● 洗浄機・滅菌機への投入もできます。
● オーダーメイドでの設計・製作も承ります。
■ ステンレスカゴ(容器引っかけ型) 【KGH】 ■ 使用例 容器にツメを引っかけて
使用します
日東金属工業製 内径300mm~470mmの
ステンレス容器に合わせた寸法で製作しています
仕様
材質…SUS304 丸棒…φ5mm
ファインメッシュ…サイズにより異なります
KGH-IN30~39:線径ø1.0mm、目開き9mm
KGH-IN43・47:線径ø1.2mm、目開き8.8mm
表面処理…電解研磨
■ 特注加工
ご希望の形状で
型式 適用容器 重量 内径 高さ 全高 全幅 納期 製作いたします
サイズ kg D H1 H2 W 日
KGH-IN30 30 0.8 260 100 133 340 20
KGH-IN33 33 0.8 290 100 133 370 20
KGH-IN36 36 0.9 320 100 133 400 20
KGH-IN39 39/39H 1.0 350 100 133 430 20
KGH-IN43 43/43H 1.2 390 100 133 475 20
KGH-IN47 47/47H 1.3 430 100 133 515 20
長さの単位は(mm)
