非接触安全スイッチ　HS7B形

非接触安全スイッチ HS7B形 安全性能を全方位で アップグレード 多様なアプリケーションに柔軟に対応 安全なスマートファクトリーを実現

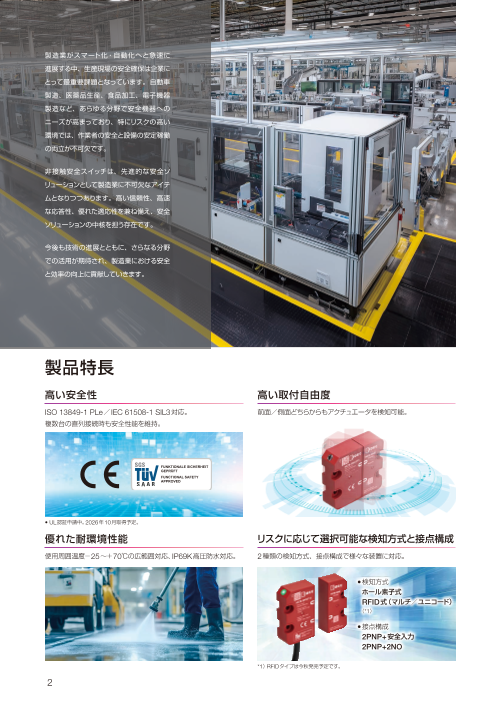

製造業がスマート化・自動化へと急速に 進展する中、生産現場の安全確保は企業に とって最重要課題となっています。自動車 製造、医薬品生産、食品加工、電子機器 製造など、あらゆる分野で安全機器への ニーズが高まっており、特にリスクの高い 環境では、作業者の安全と設備の安定稼働 の両立が不可欠です。 非接触安全スイッチは、先進的な安全ソ リューションとして製造業に不可欠なアイテ ムとなりつつあります。高い信頼性、高速 な応答性、優れた適応性を兼ね備え、安全 ソリューションの中核を担う存在です。 今後も技術の進展とともに、さらなる分野 での活用が期待され、製造業における安全 と効率の向上に貢献していきます。 製品特長 高い安全性 高い取付自由度 ISO 13849-1 PLe／ IEC 61508-1 SIL3対応。 前面／側面どちらからもアクチュエータを検知可能。 複数台の直列接続時も安全性能を維持。 • UL認証申請中。2026年10月取得予定。 優れた耐環境性能 リスクに応じて選択可能な検知方式と接点構成 使用周囲温度－25～＋70℃の広範囲対応、IP69K高圧防水対応。 2種類の検知方式、接点構成で様々な装置に対応。 • 検知方式 ホール素子式 RFID式（マルチ／ユニコード） （*1） • 接点構成 2PNP+安全入力 2PNP+2NO *1） RFIDタイプは今秋発売予定です。 2

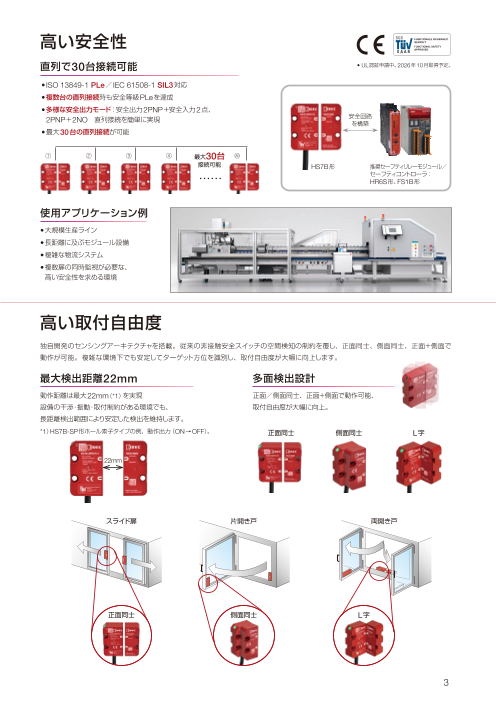

高い安全性 直列で30台接続可能 • UL認証申請中。2026年10月取得予定。 • ISO 13849-1 PLe／ IEC 61508-1 SIL3対応 • 複数台の直列接続時も安全等級PLeを達成 • 多 様な安全出力モード：安全出力2PNP＋安全入力2点、 2PNP＋2NO　直列接続を簡単に実現 安全回路 を構築 • 最大30台の直列接続が可能 ① ② ③ ④ 最大30台 30 接続可能 HS7B形 推奨セーフティリレーモジュール／ …… セーフティコントローラ： HR6S形、FS1B形 使用アプリケーション例 • 大 規模生産ライン • 長 距離に及ぶモジュール設備 • 複 雑な物流システム • 複 数扉の同時監視が必要な、 高い安全性を求める環境 高い取付自由度 独自開発のセンシングアーキテクチャを搭載。従来の非接触安全スイッチの空間検知の制約を覆し、正面同士、側面同士、正面＋側面で 動作が可能。複雑な環境下でも安定してターゲット方位を識別し、取付自由度が大幅に向上します。 最大検出距離22mm 多面検出設計 動作距離は最大22mm（*1）を実現 正面／側面同士、正面＋側面で動作可能、 設備の干渉・振動・取付制約がある環境でも、 取付自由度が大幅に向上。 長距離検出範囲により安定した検出を維持します。 *1）HS7B-SP形ホール素子タイプの例、動作出力（ON→OFF）。 正面同士 側面同士 L字 22mm スライド扉 片開き戸 両開き戸 正面同士 側面同士 L字 3

優れた耐環境性能 小形・省スペース 高輝度LED表示灯 現場設備に最適化した小形サイズで、狭いスペースへの取付に対応 高輝度LED表示により、離れた位置からもセンサの状態を明確に します。 確認できます。多種の故障診断情報を提供し、メンテナンスによる 22mm ダウンタイムを大幅に削減します。 30mm 取付穴ピッチ 18mm 50mm 緑灯点灯 赤灯点滅 赤／緑交互点滅 15mm アクチュエータ検知 内部システム故障 アクチュエータ未検出 • 写真の色味は実物と異なって見える場合がございます。 高温／低温環境下に対応 高圧防水対応 使用周囲温度－25～＋70℃の広範囲に対応。 • 保護構造 IP69K：高圧水洗浄下でも製品の安全性を確保 屋内の低温／高温環境でも安定した動作を維持します。 • ラベルレスのクリーンデザインで容易に洗浄可能 • 水圧100bar（1450psi）、温度80℃の高圧洗浄に対応 リスクに応じて選択可能な検知方式と接点構成 ニーズに応じた2種の接点構成 接点構成は2PNP＋2NO、2PNP＋2入力を選択可能、 安全出力は最大2＋2（PNPトランジスタ出力2＋DCリレー出力2）まで対応 例）HS7B-SPP2U（2PNP＋2NO） 例）HS7B-SPP2T（2PNP＋2入力） コントローラへ ＋ － 1 2 ＋ － ＋ － ＋ － 24V入力 ＋ － 24V PNP出力 NO接点 NO接点 24V 24V 1台目のOSSD出力を2台目の安全入力につなげてください。 4

2種類の検知方式 検知方式を分けることで様々なニーズに対応 ホール素子タイプ 小型 防水仕様 • 磁気検出技術による安全・安定・正確な検出 • 電波法対応が不要なため、向け先を選ばない • 市場での採用実績が豊富、多様な設備・アプリケーションに対応 RFIDタイプ（マルチコード）（*1） RFIDタイプ（ユニコード）（*1） 小型 広検知距離 小型 広検知距離 防水仕様 防水仕様 Highコード • 出荷時にマルチコードマッチング済み、 • Highコード対応により、現場における無効化リスクを低減 異なるアクチュエータへの交換時も再マッチング不要 • 将来の設計変更リスクを低減 従来機種との比較 従来品 新製品 従来品 新製品 主要特性比較 リードタイプ ホール素子タイプ RFIDタイプ RFIDタイプ（*1） HS7A-DMC HS7A-DMP HS7B-SP HS3A HS7B-SR 安全規格 安全認証取得 ✓ ✓ PLe、SIL3規格に適合 （安全リレー併用） （安全リレー併用） ✓ ✓ ✓ 本体 51×16×7 88×25×13 50×30×15.5 56.5×40.5×50 50×30×15.5 外形寸法 （mm） アクチュエータ 51×16×7 88×25×13 50×22×15.5 40×40×10 50×22×15.5 外観特性 ケーブル／コネクタ コネクタなし コネクタなし ✓ コネクタなし ✓ マーキング レーザー印字 レーザー印字 パッド印刷 レーザー印字 パッド印刷 安全出力 接点構成 2NO／1NC＋1NO 1NO＋2NC 2PNP／2PNP＋2NO 安全出力2PNP 安全出力 2PNP＋2NO カスケード入力 :2PNP 補助出力1PNP 2PNP／ カスケード入力 :2PNP 保護等級 IP67 IP67 IP69K IP67 IP69K 使用周囲温度 －25～＋85℃ －25～＋85℃ －25～＋70℃ －25～＋55℃ －25～＋70℃ 機能特性 動作距離 SAO：5mm SAO：8mm SAO：11mm SAO：15mm SAO：11mm SAR：15mm SAR：20mm SAR：22mm SAR：25mm SAR：22mm カスケード接続可能台数 最大30台 最大30台 最大30台 最大20台 最大30台 無効化防止 ー ー ー ユニコードタイプ ユニコードタイプ （Highコード）あり （Highコード）あり *1） RFIDタイプは今秋発売予定です。 5

アプリケーション 高い安全性と取付自由度、優れた耐環境性で多業種・多分野に対応。 ホール素子タイプとRFIDタイプをリスクレベルに合わせて使い分けもできます。 工作機械 半導体洗浄装置 ロボット 食品／包装機 自動車組立ライン 医療品 RFIDタイプ（*1）の対応予定地域 日本、アメリカ、 EU圏、 中国・ 台湾、 シンガポール、 タイの無線認証を取得予定。 グローバル対応が必要な装置、設備にも安心して搭載が可能。 EU圏 日本 アメリカ 中国 タイ 台湾 シンガポール *1） RFIDタイプは今秋発売予定です。 6

HS7B形 非接触安全スイッチ 多様なアプリケーションに柔軟に対応、 安全なスマートファクトリーを実現 • ISO 13849-1およびIEC 61508規格に適合、安全等級PLe／ SIL3まで対応 • 2チャンネル安全監視回路設計。 • 多方向取付に対応、多様なアプリケーションに対応。 • 高輝度LED表示により、多様な動作情報を提供、メンテナンス のダウンタイムを大幅に短縮。 • 小型サイズで狭いスペースにも設置可能 • 保護構造IP69Kおよび－25～＋70℃まで使用可能、 過酷な温度環境に対応。 ● 認証製品の詳細は当社ホームページをご覧ください。 種類［形番］ 本体 販売単位：1個 外観 検知方式 接続方法 安全出力 安全入力 ケーブル長 アクチュエータ種類 アクチュエータ形番 形番（ご注文形番）（*1） 3m HS7B-SPP2T13-RMG 2PNP 2PNP 5m HS7B-SPP2T15-RMG ケーブル ホール 3m HS7B-SPP2U213-RMG 素子 2PNP＋2NO – 磁気タイプ HS7B-RMG 5m HS7B-SPP2U215-RMG M12 2PNP 2PNP – HS7B-SPP2T1M-RMG コネクタ 2PNP＋2NO – – HS7B-SPP2U21M-RMG RFIDマルチコード HS7B-RRG HS7B-SRP2T13-RRG 3m RFIDユニコード HS7B-RRU HS7B-SRP2T13-RRU 2PNP 2PNP RFIDマルチコード HS7B-RRG HS7B-SRP2T15-RRG 5m RFIDユニコード HS7B-RRU HS7B-SRP2T15-RRU ケーブル RFIDマルチコード HS7B-RRG HS7B-SRP2U213-RRG 3m RFID RFIDユニコード HS7B-RRU HS7B-SRP2U213-RRU （*2） 2PNP＋2NO – RFIDマルチコード HS7B-RRG HS7B-SRP2U215-RRG 5m RFIDユニコード HS7B-RRU HS7B-SRP2U215-RRU RFIDマルチコード HS7B-RRG HS7B-SRP2T1M-RRG 2PNP 2PNP – M12 RFIDユニコード HS7B-RRU HS7B-SRP2T1M-RRU コネクタ RFIDマルチコード HS7B-RRG HS7B-SRP2U21M-RRG 2PNP＋2NO – – RFIDユニコード HS7B-RRU HS7B-SRP2U21M-RRU *1）アクチュエータは単体でも購入可能です。下記の表をご覧ください。*2） RFIDタイプは今秋発売予定です。 アクチュエータ 販売単位：1個 M12コネクタ付延長ケーブル 販売単位：1個 外観 形番（ご注文形番） 備考 外観 形番（ご注文形番） 備考 HS9Z-H7F805 5m HS7B-RMG 磁気タイプ HS9Z-H7F810 10m HS7B-RRG RFIDマルチコード 取付スペーサ 販売単位：1個 外観 形番（ご注文形番） 備考 HS7B-RRU RFIDユニコード HS9Z-PW 本体に同梱 標準価格についてはホームページをご覧ください。 7

HS7B形 非接触安全スイッチ 形番構成 • 本体 • アクチュエータ HS7B- ① ② ③ ④ ⑤ ⑥ HS7B- ① ② ①製品種類 ⑥配線方式 ①製品種類 ②種類 S：本体（センサヘッド） 3 ：ケーブル3m R：アクチュエータ MG： 磁気タイプ 5 ：ケーブル5m RG： RFIDマルチコード ②検知方式 M ： 0.2mケーブル RU ：RFIDユニコード P：ホール素子 ＋M12コネクタ R：RFID ⑤表示灯 1：LED表示灯 ③安全出力 P2 ：2PNP ④安全入力 P2U2 ：2PNP＋ 2NO 空白 ：なし T ： 2PNP （カスケード機能用） 一般仕様 電源 形番 HS7B-SP HS7B-SR 定格使用電圧（Ue） DC24V 電圧許容差 ＋15%／－50% 消費電力 ≦0.72W ≦0.96W 出力 形番 HS7B-SP HS7B-SR SO1／SO2 リレー安全出力 NOタイプ ≦1A@DC24V NOタイプ ≦1A@DC24V OSSD1/OSSD2 ＜300mA ＜300mA トランジスタ出力 トランジスタ ソース出力、 トランジスタ ソース出力、 PNP信号同期（抵抗負荷のみ） PNP信号同期（抵抗負荷のみ） 動作パラメータ 形番 HS7B-SP HS7B-SR 動作距離（OFF→ON） 11mm 11mm 動作距離（ON→OFF） 22mm 22mm カスケード応答時間 出力ON→OFF状態下 最大650ms（30台カスケード接続時） 応答時間（OFF→ON） ＜60ms ＜130ms 応答時間（ON→OFF） ＜50ms ＜60ms 性能仕様 形番 HS7B-SP HS7B-SR 電気的耐久性 1×105回（0.3A） 1×105回（0.3A） 機械的耐久性 1×108回 1×108回 汚染度 3 使用周囲温度 －25～＋70℃（ただし、氷結しないこと） 相対湿度 10～90%（ただし、結露しないこと） 保存周囲温度 －40～＋80℃（ただし、氷結しないこと） 耐振動 誤動作：10～150Hz、振幅10mm、 3軸、1オクターブ／分、20分／軸 保護構造 IP69K 本体材質 PBT、難燃グレード: V0 取付方式 M4ねじ 外形寸法（mm） H50×D30×W15.5（本体）、H50×D22×W15.5（アクチュエータ） 質量（約） HS7B-SPP2T13 HS7B-SRP2T13 形番 HS7B-SPP2U213 HS7B-SPP2T1M HS7B-SRP2U213 HS7B-SRP2T1M HS7B-SPP2T15 HS7B-SPP2U21M HS7B-SRP2T15 HS7B-SRP2U21M HS7B-SPP2U215 HS7B-SRP2U215 セット 230g／330g 87g 223g／325g 79g 本体 200g／300g 57g 200g／300g 57g アクチュエータ HS7B-RMG：28g HS7B-RRG／HS7B-RRU：21g RFIDインターフェイス仕様（*1） 無線規格対応エリア（*2） 日本、アメリカ、EU圏、中国、台湾、シンガポール、タイ *1） RFIDタイプは今秋発売予定です。*2）取得予定 8

HS7B形 非接触安全スイッチ 各部名称と機能 適用規格 非接触式安全スイッチ EN 60947-1 EN 60947-5-3 固定穴 LED 適用規格 EN ISO 13849-1 取付スペーサ EN 62061 CE アクチュエータ 接続ケーブル 位置合わせマーク 安全認証 適合規格 HS7B-SP HS7B-SR（*1） パフォーマンスレベル（PL） EN ISO 13849-1 PLe PLe カテゴリ（Cat） EN ISO 13849-1 Cat.4 Cat.4 ミッションタイム（MT） EN ISO 13849-1 20年 20年 平均危険側故障時間（MTTFd） EN ISO 13849-1 1300年 1300年 診断範囲（DC／DCavg） EN ISO 13849-1 99% 99% 安全度水準（SIL） IEC 61508 SIL3 SIL3 ハードウェアフォールトトレランス（HFT） IEC 61508 1 1 安全側故障確率（SFF） IEC 61508 99% 99% 1時間あたりの HS7B-S□P2U2□ IEC 61508 4.24E-10 4.24E-10 危険側故障確率 （PFH） HS7B-S□P2T□ IEC 61508 1.60E-10 1.60E-10 *1） RFIDタイプは今秋発売予定です。 LED表示灯 点灯内容 RFID式 ホール素子式 マルチコード ユニコード LED表示 状態 HS7B-SPP2U2□ HS7B-SPP2T□ HS7B-SR□ ＋ HS7B-RRG HS7B-SR□ ＋ HS7B-RRU 点灯 ● アクチュエータ検知 点灯 点灯 点灯 緑 点滅 ● ⇄ ● ペアリングモード （ユニコードのみ） なし 点滅 点滅 点灯 ● ペアリング不整合 （データ欠損）（再ペアリング要） なし なし 点灯 赤 点滅 ● ⇄ ● 内部システム故障 点滅 点滅 点滅 ペアリング完了 なし 点灯 点灯 橙 点灯 ● アクチュエータ検知、 カスケード安全入力待ち 点灯 点灯 点灯 赤緑交互 点滅 ● ⇄ ● アクチュエータ未検出 点滅 点滅 点滅 外形寸法図 （単位：mm） コネクタ付ケーブル （単位：mm） 50 18 2×ø4.3 15.5 5000±150 41 被覆剥き部分：30±5 A部 M12×1.0 B部 6 5 4 7 8 3 1 2 背面 正面 2×ø4.3 18 9 18 26 22 30 L ø14.5 FC

HS7B形 非接触安全スイッチ ケーブル、M12-8コネクタの結線仕様（HS7B-SPP2T / HS7B-SRP2T） • リード線分配 • M12コネクタ ピン配列（プラグ側から見た場合） 白 1 2 8 茶 7 3 緑 6 4 黄 5 グレー ピンク 青 赤 HS7B-SPシリーズ結線 • HS7B-SPP2T13／HS7B-SPP2T15　 • HS7B-SPP2T1M ホール素子タイプ、OSSDカスケード入力 ホール素子タイプ、OSSDカスケード入力 磁 磁 気 監視 感 電源 気 監視 回路 感 電源 回路 応 応 茶 青黄赤 白 ピンク 緑 グレー 2 7 4 8 1 6 3 5 番号 信号 説明 リード線色 番号 信号 説明 M12-8ピン番号 1 DC24V 本体電源（＋） 茶 1 OSSD1 安全出力1 □1 2 0V 本体電源（－） 青 2 24V 本体電源（＋） □2 3 OSSD1 安全出力1 白 3 NA – □3 4 OSSD2 安全出力2 ピンク 4 SI1 安全入力1 □4 5 SI1 安全入力1 黄 5 NA – □5 6 SI2 安全入力2 赤 6 OSSD2 安全出力2 □6 7 N/A – 緑 7 0V 本体電源（－） □7 8 N/A – グレー 8 SI2 安全入力2 □8 HS7B-SR結線（*1） • HS7B-SRP2T13／HS7B-SRP2T15 • HS7B-SRP2T1M RFIDタイプ、OSSDカスケード入力 RFIDタイプ、OSSDカスケード入力 RFID 電源 監視 RFID 感応 回路 感 電源 監視 応 回路 茶 青黄赤 白 ピンク 緑 グレー 2 7 4 8 1 6 3 5 番号 信号 説明 リード線色 番号 信号 説明 M12-8ピン番号 1 DC24V 本体電源（＋） 茶 1 OSSD1/info 安全出力OSSD1／ペアリング有効化 □1 2 0V 本体電源（－） 青 2 24V 本体電源（＋） □2 3 OSSD1/info安全出力OSSD1/ペアリング有効化 白 3 NA – □3 4 OSSD2 安全出力2 ピンク 4 SI1 安全入力1 □4 5 SI1 安全入力1 黄 5 NA – □5 6 SI2 安全入力2 赤 6 OSSD2 安全出力2 □6 7 N/A – 緑 7 0V 本体電源（－） □7 8 N/A – グレー 8 SI2 安全入力2 □8 *1） RFIDタイプは今秋発売予定です。 10

HS7B形 非接触安全スイッチ ケーブル、M12-8コネクタの結線仕様（HS7B-SPP2U／HS7B-SRP2U） • リード線分配 • M12コネクタ ピン配列（プラグ側から見た場合） 白 1 2 8 茶 7 3 緑 6 4 黄 5 グレー ピンク 青 赤 HS7B-SPP2U結線 • HS7B-SPP2U213／HS7B-SPP2U215 • HS7B-SPP2U21M ホール素子タイプ、OSSD出力+リレー出力 ホール素子タイプ、OSSD出力+リレー出力 磁 磁 気 電源 監視 気 電源 監視 感 回路 感 回路 応 応 茶 青 白 ピンク 緑 黄 グレー赤 2 7 1 6 3 4 5 8 番号 信号 説明 リード線色 番号 信号 説明 M12-8ピン番号 1 DC24V 本体電源（＋） 茶 1 OSSD1 安全出力1 □1 2 0V 本体電源（－） 青 2 24V 本体電源（＋） □2 3 OSSD1 安全出力1 白 3 13 安全リレー出力　SO1 □3 4 OSSD2 安全出力2 ピンク 4 14 安全リレー出力　SO1 □4 5 13 安全リレー出力　SO1 緑 5 23 安全リレー出力　SO2 □5 6 14 安全リレー出力　SO1 黄 6 OSSD2 安全出力2 □6 7 23 安全リレー出力　SO2 グレー 7 0V 本体電源（－） □7 8 24 安全リレー出力　SO2 赤 8 24 安全リレー出力　SO2 □8 HS7B-SRP2U結線（*1） • HS7B-SRP2U213／HS7B-SRP2U215 • HS7B-SRP2U21M RFIDタイプ、OSSD出力+リレー出力 RFIDタイプ、OSSD出力+リレー出力 RFID 電源 監視 RFID 感応 回路 感応 電源 監視 回路 茶 青 白 ピンク 緑 黄 グレー赤 2 7 1 6 3 4 5 8 番号 信号 説明 リード線色 番号 信号 説明 M12-8ピン番号 1 DC24V 本体電源（＋） 茶 1 OSSD1/info 安全出力OSSD1／ペアリング有効化 □1 2 0V 本体電源（－） 青 2 24V 本体電源（＋） □2 3 OSSD1/info 安全出力OSSD1／ペアリング有効化 白 3 13 安全リレー出力　SO1 □3 4 OSSD2 安全出力2 ピンク 4 14 安全リレー出力　SO1 □4 5 13 安全リレー出力　SO1 緑 5 23 安全リレー出力　SO2 □5 6 14 安全リレー出力　SO1 黄 6 OSSD2 安全出力2 □6 7 23 安全リレー出力　SO2 グレー 7 0V 本体電源（－） □7 8 24 安全リレー出力　SO2 赤 8 24 安全リレー出力　SO2 □8 *1） RFIDタイプは今秋発売予定です。 11

HS7B形 非接触安全スイッチ • HS7B-SPP／SRP2U21M　HR6S-AF接続例 • HS7B-SPP／SRP2T1M　HR6S-AF接続例 OSSD出力デュアルチャネル検出 ＋ 自動復帰 OSSD出力デュアルチャネル検出 ＋ 自動復帰 DC24V DC24V ＋ ＋ － － 2 7 1 6 3 4 5 8 2 7 1 6 3 4 5 8 ファンクションモードセレクタ ファンクションモードセレクタ ダイヤル6 ダイヤル6 K3 S2 K3 S2 K4 F1 F2 K4 F1 F2 ESC ESC A1 A2 S11 S12 Y1 Y2 13 23 33 A1 A2 S11 S12 Y1 Y2 13 23 33 AC/DC DC+ CH+ DC+ CH+ AC/DC DC+ CH+ DC+ CH+ 入力 スタート 入力 スタート DC K1 DC K1 電源 入力 K2 入力 K2 電源 DC+ CH+ DC+ CH+ S21 S22 B2 Z1 14 24 34 S21 S22 B2 Z1 14 24 34 K3 K4 K3 K4 PLC PLC 入力1 入力1 COM（0V） COM（0V） • HS7B-SPP／SRP2U21M　HR6S-AF接続例 リレー出力デュアルチャネル検出 ＋ 自動復帰 DC24V ＋ － 2 7 1 6 3 4 5 8 PLC PLC K3 S2 K4 F1 F2 ESC A1 A2 S11 S12 Y1 Y2 13 23 33 AC/DC DC+ CH+ DC+ CH+ 入力 スタート DC K1 電源 入力 K2 DC+ CH+ S21 S22 B2 Z1 14 24 34 K3 K4 ファンクションモードセレクタ ダイヤル1 PLC 入力1 COM（0V） 12 共通基準電位 （0V） 半導体パルス出力 （DC24V） 共通基準電位 （0V） 半導体パルス出力 （DC24V） EXT EXT 共通基準電位 （0V） 半導体パルス出力 （DC24V） EXT

HS7B形 非接触安全スイッチ • HS7B-SPP／SRP2T1M直列接続　HR6S-AF接続例 OSSD出力デュアルチャネル検出 ＋ 自動復帰 DC24V ＋ － 2 7 1 6 3 4 5 8 2 7 1 6 3 4 5 8 2 7 1 6 3 4 5 8 K3 S2 K4 F1 F2 ESC A1 A2 S11 S12 Y1 Y2 13 23 33 AC/DC DC+ CH+ DC+ CH+ 入力 スタート DC K1 電源 入力 K2 DC+ CH+ S21 S22 B2 Z1 14 24 34 K3 K4 ファンクションモードセレクタ ダイヤル6 PLC 入力1 COM（0V） RFID式 ペアリング方法（*1） • RFIDアクチュエータ使用概要 形番 品名 概要 HS7B-RRG RFIDマルチコード 出荷時に汎用コードマッチング済み。 異なるアクチュエータ交換時も再マッチング不要。 HS7B-RRU RFIDユニコード コードが一致しない場合、本体は動作しません。 別のアクチュエータに交換する場合は再ペアリング必要。 磁性体 RFIDアンテナ • RFIDアクチュエータ ペアリング方法 磁場 1. スイッチ本体を電源に接続（DC+24V／GND） RFID ホール ↓ 検出 検出 2. ペアリング有効化線（1番、茶色）をDC+24Vに接続 ↓ サイドローブ メインローブ サイドローブ 3. 電源を投入 ↓ 4. LED緑色点滅（ペアリング待機状態） ● ⇄ ● RFIDアンテナ ↓ ホール 5. アクチュエータをスイッチ本体に近づける（ペアリング実施） センサ ↓ 6. LED橙色点灯（ペアリング完了） ● ↓ • 使用上のご注意 7. 電源を切断 ● 単一RFIDをスライド扉等に使用する場合、RFIDアンテナのサイドローブ信号 ↓ が近距離検出結果に干渉を及ぼし、安全信号の誤出力を引き起こす可能性が あります。 8. 再度電源投入時、LED緑色点灯（正常動作） スライド扉でご使用の際は、スイッチ本体とアクチュエータの間隔を6mm ● 程度開けてください。 *1） RFIDタイプは今秋発売予定です。 13 共通基準電位 （0V） 半導体パルス出力 （DC24V） EXT

HS7B形 非接触安全スイッチ 検出エリアおよび動作距離（参考値） • SAO：安全出力OFF→ON時の最小動作距離 • SAR：安全出力ON→OFF時の最大動作距離 周囲温度下における各取付方式の動作エリア （a） （b） （c） 22 14 12 20 12 11 OFF • 1H8S7B-SP□ OFF 10 10 SAR 16 OFF SAR 8 2212 14 14 6 Not Support 20 8 12 12 4 2 18 4 ON SASRAO 10 10 2 OFF 1 ON 16 8 8 0 0 SAR 0 OFF SAO 12 -8 -4 0 4 8 6 6 SAR -8 -4 0 4 8 -4 -2 0 2 4 8 ON SAO 4 4 4 2 2 22 14 ON SAO ON SAO 0 0 012 －208 －4 0 4 8 1－28 －4 0 4 8 1－14 －2 OFF0 2 4 18 OFF 10 10 SAR 16 SAR 8 12 6 Not Support 8 4 2 • H4S7B-SR□ ON SAO 2 1 ON 0 OFF 0 0 SAO 22 14 14 -8 -4 0 4 8 -8 -4 0 4 8 -4 -2 0 2 4 20 SAR 12 12 OFF 18 10 SAR 10 OFF 16 8 8 SAR 22 14 7 OFF 12 SAO 20 OFF 612 66 8 ON 18 410 45 SAR SAO 4 16 SAR 28 OFF 2 ON 4 ON SAO 0 12 06 SAR 03 －88 －4 O0N 4 8 －48 －4 0 4 8 －2 4 －2 0 2 4 4 SAO 2 1 0 0 ON SAO 0 ON SAO • 検出距離1mm以下は、製造公差およびドア閉時の本体・アクチュエータ衝突回避のため、推奨動作範囲外（不定領域）としています。1mm以下でも動作・検知は可能です。 -8 -4 0 4 8 -8 -4 0 4 8 -4 -2 0 2 4 • RFIDタイプは今秋発売予定です。 22 OFF 14 14 20 SAR 12 12 18 10 OFF 10 16 8 SAR 8 OFF SAR 12 6 6 8 ON SAO 4 4 4 2 SAO 2 0 0 ON 0 ON SAO -8 -4 0 4 8 -8 -4 0 4 8 -4 -2 0 2 4 14 ... ...

HS>710B0m形m 非接触安全スイッチ 1mm 1mm 使用上のご注意 設置上のご注意 取付ねじ推奨締付トルク >100mm • 取付上のご注意 1mm 1mm 出荷時にスペーサ4個が付属しています。ねじ固定時にスペー 左右開閉取付時は位置合わせマークを一致させ、位置ズレを防 サを併用し、本体とアクチュエータが水平かつ安定に取り付けら 止してください。扉が完全に閉じた状態で1mmのクリアランス れるようにしてください。 1mm を確保してください。 非磁性ドライバを使用してください。締付トルクは1N·m以下に してください。 固定穴 1mm • 隣接取付時のご注意 複数の非接触安全スイッチ本体とアクチュエータを隣接して取付 ける場合、隣接するアクチュエータと本体の間隔は100mm以 固定穴 上を確保してください。 ≤1N·m 使用上の注意事項 >100mm • 必ず専用アクチュエータと組み合わせてご使用ください。設置、 1mm 1mm ≤1N·m 取付、使用、メンテナンス時には、専用アクチュエータ以外の アクチュエータは使用しないでください。 • 電源が入っているときは、非接触安全スイッチを取付け／取外 ししないでください。スイッチの負荷は、各型式の定格値を超 取付方法 えないでください。各スイッチ接点と直列に外部ヒューズ （500mAgG）を追加することで、誤用した場合の内部保護の • 取付方向 損害を回避できます。 取付時は、本体とアクチュエータの位置合わせマークが向き合う • 乱暴な扉の開閉などにより、本製品に過剰な衝撃を与えないで ようにしてください。 ください。本製品に300m/s2（約30G）以上の衝撃が加わる 1mm と故障の原因となります。 • 製品の防護性能を確保するため、出荷後に製品を分解しないで ください。湿潤環境等で使用する場合、外装の破損などの外 部機械的損傷を確認した際は、直ちに使用を中止し、交換して 固定穴 ください。 • ホコリ、湿気の多い場所、有機ガスが存在している場所、直射 日光の当たる場所での非接触安全スイッチの保管は避けてくだ さい。 • 非接触安全スイッチを強磁界内で使用しないでください。強い 磁気干渉環境では、RFIDタイプの仕様を推奨するか、営業担 当までご相談ください。 • ケ ーブル配線上の注意 ≤1N·m ・ ケーブルに張りがかかると断線の恐れがあります。 スイッチ本体の近くでケーブルを固定してください。 ・ 取付時にケーブルを強く引っ張らないでください。特にスイッ チのケーブル引出口付近では、断線や被覆の抜けが発生し、 防護性能の低下などの不具合の原因となるおそれがあります。 • 不適切な取付および使用方法 本体を支点としてアクチュエータを回転させるような操作を行わ ないでください。 15
