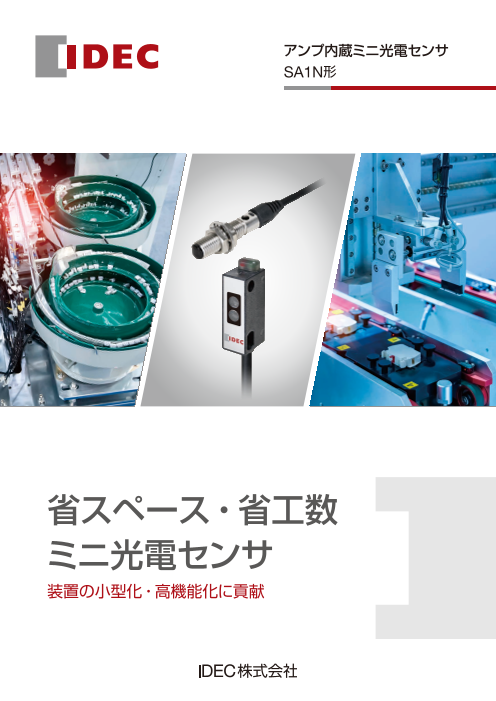

カタログの表紙
カタログの表紙

このカタログをダウンロードして
すべてを見る

ダウンロード(2.8Mb)

アンプ内蔵ミニ光電センサ SA1N形

製品カタログ

省スペース・省工数 ミニ光電センサ

装置の小型化・高機能化に貢献

関連メディア

このカタログについて

ドキュメント名 アンプ内蔵ミニ光電センサ SA1N形
ドキュメント種別 製品カタログ
ファイルサイズ 2.8Mb
登録カテゴリ
取り扱い企業 IDEC株式会社 (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

この企業の関連カタログの表紙
バスカプラモジュール SX8R形
製品カタログ

IDEC株式会社

この企業の関連カタログの表紙
堅牢性に優れたジョイスティック
製品カタログ

IDEC株式会社

このカタログの内容

Page1

アンプ内蔵ミニ光電センサ SA1N形 省スペース・省工数 ミニ光電センサ 装置の小型化・高機能化に貢献
Page2

自動化の潮流に伴い、センシング機器の役割はますます重要に なっています。光電センサには、小型化、検出距離の長距離化、 精度の向上、応答時間の短縮など様々な要求があります。 そこで、IDECから「アンプ内蔵ミニ光電センサ SA1N形」が新 たにラインアップに加わりました。省スペース化に大きく 貢献するこの製品は、アンプを置くスペースが不要なため、 光ファイバセンシングヘッドのみに制限されていたアプリケー ションにも取り付けることが可能です。 今後も、IDECはお客様のセンシング課題解決に繋がる様々 なセンサ製品をご提案します。 アンプ内蔵ミニ光電センサ SA1N 形 特長 ■ 汎用センサでは設置できない 狭いスペースに設置可能 原寸大 M6 14 mm ファイバタイプはM6サイズ取付 角形タイプは14mmピッチ取付 ■ アンプ内蔵 のため 設置スペースを大きく削減 (アンプを置くスペースが不要) ■ 感度調整ボリューム付 (ファイバタイプ・角形タイプともに) ■ SUS製ハウジング/樹脂充填によるIP67の防塵・防水性能 (ファイバタイプのみ) 2
Page3

ラインアップ 形番 SA1N-DN1VF50-2M SA1N-DP1VF50-2M SA1N-GN1V30-2M SA1N-GP1V30-2M タイプ ファイバタイプ 角形タイプ 検出方式 拡散反射形 限定反射形 検出距離 3~50mm 5~30mm 出力形式 NPN出力 PNP出力 NPN出力 PNP出力 投光素子 赤外LED 赤色LED 応答時間 0.5ms以下 動作形態 ライトオン 制御出力 NPN/PNPオープンコレクタ 消費電流 20mA以下 27mA以下 35mA以下 保護構造 IP67(IEC60529) IP64(IEC60529) 使用周囲温度 -25~+55ºC アプリケーション例 ■ 通過検知 パーツフィーダの通過確認 医薬装置  樹脂キャップ等搬送ライン ■ 位置決め・カウント 電子部品搬送ラインの数量カウント 基板搬送ラインの位置決め 電子部品抜け確認 3
Page4

SA1N 形 アンプ内蔵ミニ光電センサ ファイバセンサのように狭いスペースで使えるミニセンサ ● 狭いスペースにも取付可能な小型センサヘッド ● アンプ設置スペース不要(アンプ内蔵) ● 設置後の調整も簡単な感度調整ボリューム付き ● 自 由に曲げられ設置しやすい。 電線なのでファイバのような曲げ制限・破損を気にせず取付可能 ● 認証製品の詳細は当社ホームページをご覧ください。 種類[ 形番] 販売単位:1個 外観 検出方式 光源 ボリューム 検出距離 接続 ケーブル長 動作形態 出力 形番(ご注文形番) 感度調整用 NPN出力 SA1N-DN1VF50-2M 拡散反射形 赤外LED ボリューム 3~50mm ケーブル 2m ライトオン あり PNP出力 SA1N-DP1VF50-2M 感度調整用 NPN出力 SA1N-GN1V30-2M 限定反射形 赤色LED 中継ボリューム 5~30mm ケーブル 2m ライトオン あり PNP出力 SA1N-GP1V30-2M 仕様 形番 SA1N-DN1VF50-2M SA1N-DP1VF50-2M SA1N-GN1V30-2M SA1N-GP1V30-2M 検出方式 拡散反射形 限定反射形 動作形態 ライトオン 出力形式 NPN出力 PNP出力 NPN出力 PNP出力 検出距離 3~50mm 5~30mm 標準検出体 白画用紙:100×100mm 白画用紙:50×50mm 投光用光源 赤外LED 赤色LED 定格使用電圧 DC12~24V±10% 許容リップル率10%以下 消費電流 20mA以下 27mA以下 35mA以下 制御出力 NPN/PNPオープンコレクタ出力、負荷電源電圧:DC30V以下(負荷電流:80mA以下) 保護回路 電源逆接続保護、出力短絡保護 応答時間 0.5ms以下 応差 検出距離の10%以下 検出距離の10%以下 表示灯 動作表示灯:橙色LED、安定表示灯:緑色LED 動作表示灯:赤色LED、安定表示灯:緑色LED ボリューム 感度調整用ボリュームあり(*1) 感度調整用中継ボリュームあり(*2) 材質 ケース/ナット/内歯ワッシャ:SUS303、レンズ:ポリサルホン ケース:LCP(充てん剤:PP)、レンズ:PC ケーブル コード引出し式、外径ø2.8mm、長さ2m、0.15mm2×3芯 質量(約) 30g 40g 付属品 ナット、内歯ワッシャ、調整用ドライバ ナット、内歯ワッシャ、調整用ドライバ、取付ねじ 使用周囲温度 -25~+55ºC(ただし、氷結・結露なきこと) -25~+55ºC(ただし、氷結・結露なきこと) 保存周囲温度 -40~+70ºC(ただし、氷結・結露なきこと) -40~+70ºC(ただし、氷結・結露なきこと) 使用周囲湿度 35~85%以下(ただし、結露しないこと) 使用周囲照度 3000lx以下 絶縁抵抗 DC500Vメガ 20MΩ以上 耐電圧 AC500V 1分間 耐振動 10~55Hz、複振幅1.5mm、X、 Y、 Z方向 各2時間 耐衝撃 500m/s2、X、 Y、 Z方向 各3回 保護構造 IP67(IEC60529) IP64(IEC60529) *1) 感度調整用ボリューム、出力変換ユニットの操作を行うときは付属のドライバを用いて0.8N・cm以下で操作してください。 *2) 感度調整用中継ボリューム、出力変換ユニットの操作を行うときは付属のドライバを用いて0.1N・m以下で操作してください。 4 標準価格についてはホームページをご覧ください。
Page5

SA1N 形 アンプ内蔵ミニ光電センサ 外形寸法図 (単位:mm) SA1N-DN1VF50-2M、SA1N-DP1VF50-2M SA1N-GN1V30-2M、SA1N-GP1V30-2M 22.6 19.9 安定表示灯(緑) 2.5 コード2m ø2.8 動作表示灯(赤) 安定表示灯(緑) 7 9 2.3 動作表示灯(橙) ø2.8 感度調整用ボリューム ø2.9 ø11 2-締付M5ナット 内歯ワッシャ 8 M6×0.75 12 感度調整用 ø2.8 中継ボリューム (1.2) 17 6.5 2.9 光軸 29.1 5.8 9 配線図 SA1N-DN1VF50-2M SA1N-GN1V30-2M 表示灯 茶:+V 表示灯 出力変換回路付き 感度調整用 内 内 中継ボリューム 茶 +V 部 部 回 黒:OUT 回 黒 OUT 路 路 青 0V 青:0V SA1N-DP1VF50-2M SA1N-GP1V30-2M 表示灯 茶:+V 出力変換回路付き 表示灯 感度調整用 内 中継ボリューム 茶 +V 部 内 黒 OUT 回 黒:OUT 部 路 回 路 青 0V 青:0V 出力変換回路 茶 黒 VR回路 青 特性図 SA1N-DN1VF50-2M、SA1N-DP1VF50-2M SA1N-GN1V30-2M、SA1N-GP1V30-2M 20 15 15 10 10 5 動 5 動 作 作 位 0 位 0 置 置 Y -5 Y (mm) (mm) –5 -10 Y Y -15 X 検出体: –10 検出体: □100mm 白画用紙 X □50mm 白画用紙 -20 –15 0 10 20 30 40 50 60 70 80 90 0 10 20 30 40 50 60 検出距離 X( mm) 検出距離 X( mm) 5 ø6.8 2 20 (3) 3.5 6.75 14 2.5 ø4.5 2000 (5) 16 (5) 300 2 .4 ø2
Page6

SA1N 形 アンプ内蔵ミニ光電センサ 安全に関するご注意 • 取付け、取外し、配線作業および保守・点検は、必ず電源を切って行ってください。感電および火災の危険があります。 使用上のご注意 • 定格使用電圧範囲外の電源や交流電源を印加しないでくだ SA1N-G さい。破裂や焼損の恐れがあります。 • レンズ、ケースは柔らかい布などを使用し清掃してください。 SA1N- 清掃の際に、アンモニアやアルコール、カセイソーダ、シンナー D などの有機溶剤は使用しないでください。 • レンズ、ケースは柔らかい布などを使用し清掃してください。 清掃の際に、アンモニアやアルコール、カセイソーダ、シンナー • 配線は動力線、高圧線とは別に配線するか、シールド線を使用 などの有機溶剤は使用しないでください。 してください。配線を同一配管やダクトで行われますと、誘導 で誤動作や損傷の原因となることがあります。 • 配線は動力線、高圧線とは別に配線するか、シールド線を使用 してください。配線を同一配管やダクトで行われますと、誘導 • 本製品は電源投入後20msで動作します。負荷よりも先に電源 で誤動作や損傷の原因となることがあります。 を投入してください。 • 本製品は電源投入後100msで動作します。負荷よりも先に • 本製品は電源OFF時に出力パルスが発生する場合があります。 電源を投入してください。 負荷側の電源を先にお切りください。 • 本製品は電源OFF時に出力パルスが発生する場合があります。 • 電源を連続的にON、OFFしないでください。 負荷側の電源を先にお切りください。 • 本製品は、保護構造IP64ですが常時散水している所での使用 • 電源を連続的にON/OFFしないでください。 はできません。 • 本製品は、保護構造IP67ですが常時散水している所や水中で • 取り付けは必ず付属のM2.6×12mmねじ、内歯ワッシャ、 の使用はできません。 ナットをご使用ください。 • 取り付けは必ず付属のナット、内歯ワッシャをご使用ください。 • 過大なトルクで締め付けますと破損する場合があります。 (締付トルクは、0.1N・ m以下です。) • 本体のナットは過大な力で締め付けますとねじ山がつぶれ、 ゆるくなる事があります。(締付けトルクは、1N・m以下です。) • 高周波点灯の蛍光灯、インバータなどの高周波機器は、本セ ンサの変調周波数に近似した光やノイズを出すことがありま • 高周波点灯の蛍光灯、インバータなどの高周波機器は、 す。太陽光や蛍光灯などの光が、検出面へ直射しないように 本センサの変調周波数に近似した光やノイズを出すことがあり 設置してください。 ます。太陽光や蛍光灯などの光が、検出面へ直射しないよう に設置してください。 • 負荷にコンデンサやコイルが接続されている場合、過電流が 流れることがありますので注意してください。 • 負荷にコンデンサやコイルが接続されている場合、過電流が 流れることがありますので注意してください。 • 電源容量の大きいスイッチングパワーサプライをご使用の場 合、センサの使用数に応じたヒューズやブレーカーを挿入して • 電源容量の大きいスイッチングパワーサプライをご使用の場 ください。 合、センサの使用数に応じたヒューズやブレーカーを挿入して ください。 • 定格使用電圧範囲外の電源や交流電源を印加しないでくださ い。破裂や焼損の恐れがあります。 • 負荷短絡や過負荷状態になりますと、出力トランジスタがOFF になります。負荷の状況をご確認の上、電源を再投入してくだ • 負荷短絡や過負荷状態になりますと出力トランジスタがOFFにな さい。 ります。負荷の状況をご確認の上、電源を再投入してください。 • 絶縁トランスを使用した直流電源を使用するか、スイッチング • 絶縁トランスを使用した直流電源を使用するか、スイッチング パワーサプライをご使用の場合は必ず、FG端子を接地してく パワーサプライをご使用の場合は必ず、FG端子を接地してく ださい。 ださい。 • 配線を延長する際は、断面積0.3mm2以上のケーブルを使用 • 配線を延長する際は、断面積0.3mm2以上のケーブルを使用 し、10m以下としてください。また、電圧降下に注意ください。 し、10m以下としてください。また、電圧降下に注意ください。 • 操作電源には、センサのケーブルサイズに合わせた電流制限 • 操作電源には、センサのケーブルサイズに合わせた電流制限 (1A)を行ってください。 (1A)を行ってください。 SA1N形の取付け、配線作業、運転および保守、点検を行う前に、取扱説明書をよくお読みいただき、正しくご使用ください。 取付方法や配線、保守に関する詳細は、下記URLより取扱説明書をご確認ください。 • SA1N-D ---------- https://product.idec.com/?product=SA1N-D • SA1N-G ---------- https://product.idec.com/?product=SA1N-G SA1N-D SA1N-G 6
Page7

SA1N 形 アンプ内蔵ミニ光電センサ ご注文・ご使用に際してのご承諾事項  平素は弊社販売の製品をご愛顧いただき誠にありがとうございます。 弊社発行のカタログ・仕様書等(以下「カタログ類」と総称します)に記載された製品をご注文いただく際、下記ご承諾事項に記載の条件 等を適用いたします。これらの内容をご確認・ご承諾のうえご注文ください。 1.カタログ類の記載内容についての注意事項 3.検査 (1) 本カタログに記載の弊社製品の定格値、性能値、仕様値は、単独検 ご購入いただきました弊社製品につきましては、遅滞なく検査を行っていただく 査における各条件のもとで得られた値であり、複合条件のもとで得 とともに、検査前または検査中の取り扱いにつきましては、管理保全に十分に られる値を保証するものではありません。 ご留意ください。 また、使用環境、使用条件によって耐久性が異なります。 (2) カタログ類に記載の参考データ、参考値はご参考用ですので、その 4.保証内容 範囲で常に正常に動作することを保証するものではありません。 (1) 保証期間 (3) カタログ類に記載の弊社製品の仕様・外観および付属品は、改善ま 弊社製品の保証期間は、ご購入後またはご指定の場所に納入後1年間 たはその他の事由により、予告なしに変更や販売の中止をすること といたします。ただし、カタログ類に別途の記載がある場合やお客様 があります。 と弊社との間で別途の合意がある場合は、この限りではありません。 (4) カタログ類の記載内容は予告なしに変更することがあります。 (2) 保証範囲 2.用途についての注意事項 上記保証期間中に弊社側の責により弊社製品に故障が生じた場合 は、その製品の交換または修理を、その製品のご購入場所・納入 (1) 弊社製品を他の製品と組み合わせて使用される場合、適合すべき 場所、または弊社サービス拠点において無償で実施いたします。 法規・規制または規格をご確認ください。 ただし、故障の原因が次に該当する場合は、この保証の対象範囲 また、お客様が使用されるシステム、機械、装置等への弊社製品の から除外いたします。 適合性は、実使用条件にてお客様ご自身でご確認ください。弊社は、 ①カタログ類に記載されている条件・環境の範囲を逸脱した取り 弊社製品との適合性について責任を一切負いません。  扱いまたは使用による場合 (2) カタログ類に記載の利用事例、アプリケーション事例はご参考用で ②弊社製品以外の原因の場合 すので、ご採用に際しては機器・装置等の性能や安全性をご確認の うえ、ご使用ください。また、これらの事例について、弊社製品を ③弊社以外による改造または修理による場合 使用する権利をお客様に許諾するものではなく、知的財産権を保有 ④弊社以外の者によるソフトウェアプログラムによる場合 することや第三者の知的財産権を侵害しないことを弊社が保証する ⑤弊社製品本来の使い方以外の使用による場合 ものではありません。 ⑥取扱説明書、カタログ類の記載に従って、保守部品の交換、 (3) 弊社製品をご使用の際には、次に掲げる事項に十分注意して実施し  アクセサリー類の取り付けなどが正しくされていなかったこと てください。  による場合  ①定格および性能に対し余裕のある弊社製品の利用 ⑦弊社からの出荷当時の科学・技術の水準では予見できなかった  ②弊社製品が故障しても他に危険や損害を生じさせない冗長設計、  場合   誤動作防止設計などの安全設計 ⑧その他弊社側の責ではない原因による場合(天災、災害など不  ③お客様のシステム、機械、装置等に使用される弊社製品が、  可抗力による場合を含む)   仕様どおりの性能、機能を発揮できるように、配電、設置され なお、ここでの保証は、弊社製品単体の保証を意味するもので、   ていること 弊社製品の故障により誘発される損害は保証の対象から除かれ (4) 性能が劣化した状態で弊社製品を引き続き使用されますと、絶縁 るものとします。 劣化等により異常発熱、発煙、発火等のおそれがあります。弊社 製品、およびそれを使用したシステム、機械、装置等の定期的な 5.責任の制限 保守を行ってください。 本ご承諾事項に記載の保証が弊社製品に関する保証のすべてであり、また、 (5) 弊社製品は、一般工業製品向けの汎用品として開発、製造された 弊社は、弊社製品に起因して生じた特別損害、間接損害、付随的損害、また 製品です。次に掲げる用途での使用は意図しておらず、お客様が は消極損害に関して、一切の責任を負いません。 これらの用途で弊社製品を使用した場合、お客様と弊社との間で 別途の合意がない限り、弊社は弊社製品について一切保証いたし 6.サービス範囲 ません。 弊社製品の価格には、技術者派遣等のサービス費用は含んでおりませんので、  ①原子力制御設備、輸送設備(鉄道・航空・船舶・車両・乗用機 次の場合は別途費用が必要となります。   器など)、宇宙設備、昇降設備、医療機器、安全装置、その他 (1) 取付調整指導および試運転立ち合い(アプリケーション用ソフトの   生命・身体に危険を及ぼす可能性のある設備・機器など高度 作成、動作試験等を含む)   な安全性が要求される用途での使用 (2) 保守点検、調整および修理  ②ガス・水道・電気等の供給システム、24時間連続運転システム、 (3) 技術指導および技術教育   決済システムなど高度な信頼性が要求される用途での使用 (4) お客様のご指定による製品試験または検査  ③屋外での設備、化学的汚染または電磁的な影響を受ける可能性 7.輸出管理   のある環境での用途など、カタログ類に記載された仕様や条件・   環境の範囲を逸脱して取り扱われる、または使用される可能性 弊社製品または技術資料を輸出または非居住者に提供する場合は、安全保障   のある用途での使用 貿易管理に関する日本および関係各国の法令・規制に従ってください。   なお、お客様が上記の用途での使用を望まれる場合には、必ず   弊社の問合せ窓口までご相談をお願いいたします。 以上の内容は、日本国内での取引および使用を前提とするものです。日本以外 での取引及びご使用に関しては弊社の問合せ窓口までご相談をお願いいたしま す。また、海外のみで販売している弊社製品に関する保証は日本国内では一切 行いません。 7
Page8

SA1N 形 アンプ内蔵ミニ光電センサ センサ関連製品ラインアップ マルチユース ミリ波レーダセンサ アンプ内蔵小形光電センサ 1A1M 形 SA2E 形 様々な周囲環境に対応し、数値やグラフで検知状況を 検知精度・応答時間が向上、様々な現場で活用可能な、 パソコン/スマホで見える化できます。パルスコヒーレント 高機能小形ベーシック光電センサです。 方式レーダを使った距離測定形のセンサです。 堅牢・耐環境アンプ内蔵型CMOSレーザセンサ TOF方式レーザセンサ SA1Q 形 SA1F 形 堅牢性とレーザの視認性に優れた、サブミリメータ表示 TOF方式レーザセンサ。さまざまな対象物を長距離にて の距離判別センサ。受光素子にCMOSラインセンサを採 検知します。対象物が光沢有、黒色、丸形状等である場 用し、対象物と背景の色に影響を受けることなく距離測定 合や、対象物に対しセンサ本体を斜めに設置した場合も が可能です。 検知できます。 USB接続ポケッタブルセンサチェッカー SA1P 形 手軽に持ち運べるセンサチェッカー。市販のモバイルバッテ リ接続で、机上や現場など場所を選ばず、DC24Vで駆動す る製品の検知テストや導通のチェックができます。パソコン のUSB接続コネクタでも使えます。 jp.idec.com 〒532-0004 大阪市淀川区西宮原2-6-64 お問合せはこちらから • 本カタログ中に記載されている社名、商品名及び通信規格はそれぞれ各社が商標または登録商標として使用している場合があります。 • 仕様、その他記載内容は予告なしに変更する場合があります。 P1826-0 本カタログ記載の情報は、2024年4月現在のものです。
