GE1A形オンディレータイマ

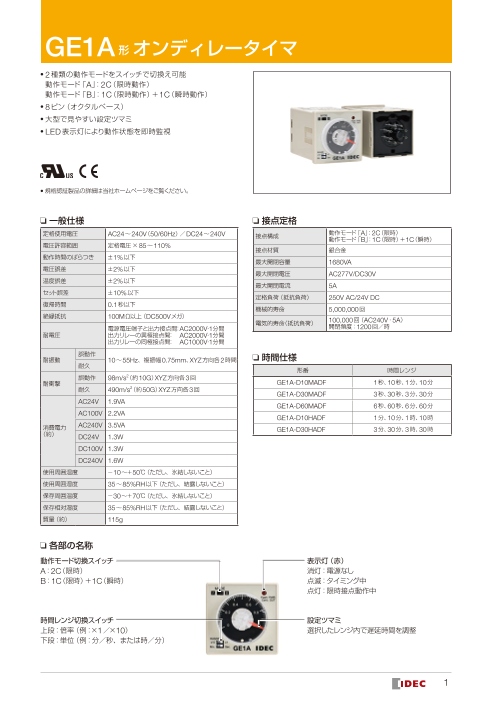

GE1A 形 オンディレータイマ • 2種類の動作モードをスイッチで切換え可能 動作モード「A」：2C（限時動作） 動作モード「B」：1C（限時動作）＋1C（瞬時動作） • 8ピン（オクタルベース） • 大型で見やすい設定ツマミ • LED表示灯により動作状態を即時監視 • 規格認証製品の詳細は当社ホームページをご覧ください。 一般仕様 接点定格 定格使用電圧 AC24～240V（50/60Hz）／DC24～240V 接点構成 動作モード「A」：2C（ 限時） 動作モード「B」：1C（限時）＋1C（瞬時） 電圧許容範囲 定格電圧 × 85～110% 接点材質 銀合金 動作時間のばらつき ±1%以下 最大開閉容量 1680VA 電圧誤差 ±2%以下 最大開閉電圧 AC277V/DC30V 温度誤差 ±2%以下 最大開閉電流 5A セット誤差 ±10%以下 定格負荷（抵抗負荷） 250V AC/24V DC 復帰時間 0.1秒以下 機械的寿命 5,000,000回 絶縁抵抗 100MΩ以上（DC500Vメガ） 電気的寿命（抵抗負荷） 100,000回（AC240V・5A） 電源電圧端子と出力接点間： AC2000V・1分間 開閉頻度：1200回／時 耐電圧 出力リレーの異極接点間： AC2000V・1分間 出力リレーの同極接点間： AC1000V・1分間 誤動作 耐振動 10～55Hz、複振幅0.75mm、XYZ方向各2時間 時間仕様 耐久 形番 時間レンジ 誤動作 98m/s（2 約10G）XYZ方向各3回 耐衝撃 GE1A-D10MADF 1秒、10秒、1分、10分 耐久 490m/s（2 約50G）XYZ方向各3回 GE1A-D30MADF 3秒、30秒、3分、30分 AC24V 1.9VA GE1A-D60MADF 6秒、60秒、6分、60分 AC100V 2.2VA GE1A-D10HADF 1分、10分、1時、10時 消費電力 AC240V 3.5VA GE1A-D30HADF 3分、30分、3時、30時 （約） DC24V 1.3W DC100V 1.3W DC240V 1.6W 使用周囲温度 －10～＋50℃（ただし、氷結しないこと） 使用周囲湿度 35～85%RH以下（ただし、結露しないこと） 保存周囲温度 －30～＋70℃（ただし、氷結しないこと） 保存相対湿度 35～85%RH以下（ただし、結露しないこと） 質量（約） 115g 各部の名称 動作モード切換スイッチ 表示灯（赤） A：2C（限時） 消灯：電源なし B：1C（限時）＋1C（瞬時） 点滅：タイミング中 点灯：限時接点動作中 時間レンジ切換スイッチ 設定ツマミ 上段：倍率（例：×1／×10） 選択したレンジ内で遅延時間を調整 下段：単位（例：分／秒、または時／分） 1

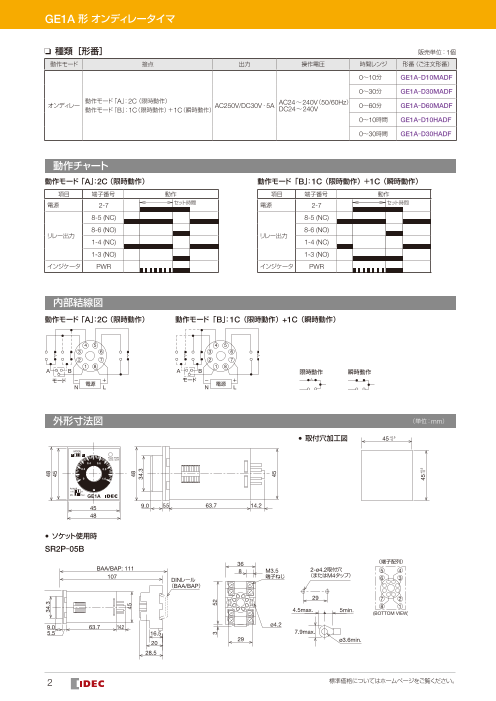

GE1A 形 オンディレータイマ 種類［形番］ 販売単位：1個 動作モード 接点 出力 操作電圧 時間レンジ 形番（ご注文形番） 0～10分 GE1A-D10MADF 0～30分 GE1A-D30MADF 動作モード「A」：2C（ 限時動作） オンディレー AC250V/DC30V・5A AC24～240V（50/60Hz） 0～60分 GE1A-D60MADF 動作モード「B」：1C（限時動作）＋1C（瞬時動作） DC24～240V 0～10時間 GE1A-D10HADF 0～30時間 GE1A-D30HADF 動作チャート 動作モード「A」：2C（ 限時動作） 動作モード「B」：1C（限時動作）＋1C（瞬時動作） 項目 端子番号 動作 項目 端子番号 動作 電源 2-7 セット時間 電源 2-7 セット時間 8-5 (NC) 8-5 (NC) 8-6 (NO) 8-6 (NO) リレー出力 リレー出力 1-4 (NC) 1-4 (NC) 1-3 (NO) 1-3 (NO) インジケータ PWR インジケータ PWR 内部結線図 動作モード「A」：2C（ 限時動作） 動作モード「B」：1C（限時動作）+1C（瞬時動作） 4 5 4 5 3 6 3 6 2 7 2 7 1 8 1 8 A B A B 限時動作 瞬時動作 モード － ＋ モード － ＋ 電源 電源 N L N L 外形寸法図 （ 単位：mm） • 取付穴加工図 45＋0.5 －0 45 9.0 5.5 63.7 14.2 48 • ソケット使用時 SR2P-05B 36 （端子配列） BAA/BAP: 111 8 M3.5 2-ø4.2取付穴 5 4 107 端子ねじ （またはM4タップ） DINレール 6 3 （BAA/BAP） 29 7 2 8 1 4.5max. 5min. (BOTTOM VIEW) 9.0 63.7 14.2 ø4.2 5.5 16.5 7.9max. 29 20 ø3.6min. 28.5 2 標準価格についてはホームページをご覧ください。 34.3 48 45 45 48 34.3 3 52 45 45＋0.5－0

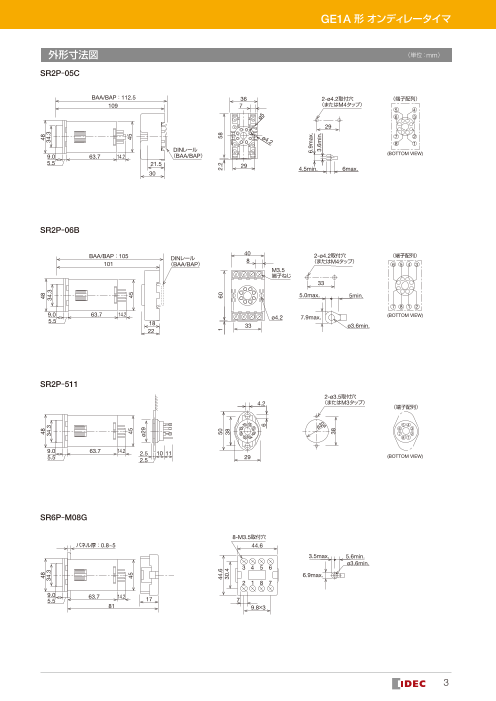

GE1A 形 オンディレータイマ 外形寸法図 （ 単位：mm） SR2P-05C BAA/BAP：112.5 36 2-ø4.2取付穴 （端子配列） 109 7 （またはM4タップ） 5 4 5 4 6 3 6 3 29 ø4 7 2 .2 8 7 2 1 DINレール 8 1 (BOTTOM VIEW) 9.0 63.7 14.2 （BAA/BAP） 5.5 21.5 29 4.5min. 6max. 30 SR2P-06B BAA/BAP：105 40 DINレール 2-ø4.2取付穴 （端子配列） 101 （ 8 BAA/BAP） （またはM4タップ） 6 5 4 3 M3.5 端子ねじ 33 5.0max. 5min. 7 8 1 2 9.0 63.7 14.2 ø4.2 7.9max. (BOTTOM VIEW) 5.5 18 33 ø3.6min. 22 SR2P-511 2-ø3.5取付穴 4.2 （またはM3タップ） （端子配列） ø30 5 4 6 3 7 2 8 1 9.0 63.7 14.2 2.5 10 11 5.5 (BOTTOM VIEW) 2.5 29 SR6P-M08G 8-M3.5取付穴 パネル厚：0.8~5 44.6 3.5max. 5.6min. ø3.6min. 3 4 5 6 6.9max. 2 1 8 7 9.0 63.7 14.2 5.5 17 7 81 9.8×3 3 48 48 48 48 34.3 34.3 34.3 34.3 45 45 45 45 ø29 44.6 50 1 60 2.2 58 30.4 38 ø 6 5 6.9max. 3.6min. 38

GE1A 形 オンディレータイマ アクセサリ 取付け用アクセサリ／ソケット 販売単位：1個 品名 外観 形番（ご注文形番） 8ピンねじ端子 標準形（2段） SR2P-05B DINレール／表面取付用 8ピンねじ端子 表面配線形ソケット フィンガープロテクト形 SR2P-05C 8ピンねじ端子 標準形 SR2P-06B 8ピンソルダ端子形 SR2P-511 パネル取付用 裏面配線形ソケット 8ピンねじ端子形 SR6P-M08G パネル取付アダプタ GE9Z-DAD 安全上のご注意 • 取付け、取外し、配線作業および保守・点検は必ず電源を切っ • 電圧・電流要件に従って電線を使用し、端子ねじ（M3.5）は て行ってください。感電・火災の原因となります。 1.0～1.3N·mのトルクで確実に締め付けてください。また、 • タ イマは定格仕様内でお使いください。感電・火災の原因とな 端子のはんだ付けは正しく行ってください。端子ねじが緩む ります。 と異常発熱や火災の原因となります。 使用上のご注意 • 前面の時間レンジ切換スイッチおよび動作モード切換スイッチ 時間レンジ設定 により、任意の時間レンジと動作モードを選択できます。目的 • セット誤差は、最大目盛時間で最小となりますので、セット時間 の時間レンジ／動作モードに設定してください。 が最大目盛付近となるように時間仕様を選んでください。なお、 • タイマ動作中に設定を変更すると誤動作の原因となります。 より正確な時間が必要な場合には、ご使用前に動作時間を測定 設定を変更する場合は、必ず電源を切って行ってください。 して調整してください。 動作モード設定 動作モード切換スイッチ 設定ツマミ • 動作モードは、動作モード切換スイッチにより動作モード「A」 または動作モード「B」を選択します。 時間レンジ切換スイッチ 4 標準価格についてはホームページをご覧ください。

GE1A 形 オンディレータイマ 使用上のご注意 時間仕様 時間精度 形番 セット時間範囲 切換スイッチ位置 動作時間のばらつき 　 所定時間にセットし、同一条件下で動作をくり返したときの x10 x1 0～1秒 Min. Sec. 動作時間のふぞろいを示します。操作時間のばらつきの算出 は、次式で行い、動作時間の測定回数は5回以上とします。 x10 x1 0～10秒 Min. Sec. 1 動作時間の（最大値－最小値） GE1A-D10MADF ＝ ± × × 100（%） x10 x1 2 最大目盛値 0～1分 Min. Sec. x10 x1 0～10分 電圧誤差 Min. Sec. 　 許容電圧変動範囲内で入力電圧が変動した場合の動作時間の x10 x1 0～3秒 変化で表わします。 Min. Sec. Tv－Tr x10 x1 0～ ＝ ± × 100（%） 30秒 Tr Min. Sec. GE1A-D30MADF Tv：電圧Vにおける動作時間の平均値。 x10 x1 0～3分 Tr：定格電圧における動作時間の平均値。 Min. Sec. x10 x1 0～30分 温度誤差 Min. Sec. 　 使用周囲温度範囲内での温度変化で動作時に与える影響を x10 x1 0～6秒 動作時間の変化でもって表わします。 Min. Sec. Tt－T20 x10 x1 ＝ ± × 100（%） 0～60秒 T20 Min. Sec. GE1A-D60MADF Tt：温度 tにおける動作時間の平均値。 x10 x1 0～6分 T20：基準温度（20˚C）における動作時間の平均値。 Min. Sec. x10 x1 0～60分 セット誤差 Min. Sec. 　 目盛時間に対する実際の動作時間の誤差、範囲、ズレを表します。 x10 x1 0～1分 動作時間の（平均値－セット値） Hr. Min. ＝ ± × 100（%） 最大目盛値 x10 x1 0～10分 Hr. Min. 　 例）セット誤差：±10% GE1A-D10HADF x10 x1 最大目盛10秒、セット時間2秒の場合、セット誤差は±1秒、 0～1時間 Hr. Min. 動作時間は1～3秒となります。設定ツマミ目盛の下限付近で x10 x1 セットされる場合は、実際の動作時間をご確認の上、ご使用く 0～10時間 Hr. Min. ださい。 x10 x1 0～3分 Hr. Min. x10 x1 0～30分 Hr. Min. GE1A-D30HADF x10 x1 0～3時間 Hr. Min. x10 x1 0～30時間 Hr. Min. 5

GE1A 形 オンディレータイマ 使用上のご注意 負荷電流 その他 負荷電流は接点（また制御出力部）の定格値以下でご使用くださ • GE1A形は電源OFF後、各セレクタの設定値を読み込みません。 い。とくに誘導負荷、容量負荷、白熱電球負荷などは、定常電 したがって、電源OFF後にセット時間を最小に設定しても、電源 流の数倍から数十倍の突入電流が発生し、接点の溶着その他の OFF後のディレー時間は短くなりませんのでご注意ください。 故障の原因となりますので、定常電流と共に突入電流の大きさ • タイマとリレーを組み合わせてシーケンス回路を構成する場 についても考慮してください。 合、タイマの復帰時間を考慮のうえ、十分に動作確認を行って 接点保護 からご使用ください。 誘導負荷の開閉時にはコイルの逆起電力が発生し、アークにより • 保存周囲温度は－30～＋70℃としてください。－10℃以下で 接点寿命を短くする場合があります。接点保護のため、保護回 保存した場合は、常温で3時間以上放置してからご使用くださ 路の取付けをおすすめします。 い。 休止時間 • 外装（ハウジング）は取り外さないでください。 タイムアップ後、または動作途中で電源を切ってから再動作させ • GE1A形は出力リレーにラッチングリレーを使用しています。 る場合は、復帰時間以上 の休止時間を取ってください（復帰時 輸送・取扱い中の落下などの衝撃により、出力が初期状態と異 間は機種により異なります）。 なる場合があります。テスター等で出力状態を確認し、初期状 態でない場合は電源をON/OFFしてリセットし、セット時間を 連続通電について 再設定してください。 長時間連続通電しますと、内部発熱により電気的特性が変化す るおそれがあります。出力回路にリレーを併用するなどして、 取付けについて タイマの長時間連続通電は避けてください。 2台以上を並べて設置する場合は、GE1A形間に10mm以上の 間隔を確保してください。 耐電圧試験 制御盤、操作函などタイマを取り付けた状態での絶縁抵抗測定 または耐電圧試験を行う場合、タイマの耐電圧性能を超過しな いようにしてください。もし超過する場合はタイマを取外して試 験をしてください。 使用環境 10mm以上 温度・湿度 　 使用周囲温度および相対湿度の範囲内で使用し、氷結や結露 はさせないでください。また使用周囲温度の下限を下まわる 温度で長時間保存後使用する場合は常温に充分な時間を置い てから使用してください。 雰囲気 　 亜硫酸ガス、アンモニアガスなどの腐食性ガス、有機溶剤 （アルコール、ベンジン、シンナー等）、強アルカリ、強酸が 触れる環境では使用しないでください。また、水滴や蒸気の かかる場所は避けてください。 振動・衝撃 　 過度の振動や衝撃が加わると出力接点が開離する場合があり ます。耐振動・耐衝撃の範囲内でご使用ください。ソケット取 付けの場合は、固定ばねの使用をおすすめします。 ノイズ・静電気 　 ノイズの多く発生する環境下で、タイマを使用する場合は、 動作を確認のうえ、ご使用ください。またノイズ発生源、 ノイズがのった電力ラインから、入力信号源の機器、入力 信号線の配線、およびタイマ本体をできるだけ離してくだ さい。また多重の静電気が発生する環境（成形材料、粉・ 液体材料のパイプ搬送の場合など）でご使用の場合はでき るだけ静電気発生源をタイマ本体より離してください。 取付け、配線作業、運転および保守、点検を行う前に、取扱説明書をよくお読みいただき、正しくご使用ください。 取付け方法や配線、保守に関する詳細は、下記URLより取扱説明書をご確認ください。 URL：https://product.idec.com/?product=GE1A-D 6

GE1A 形 オンディレータイマ ご注文・ご使用に際してのご承諾事項 　平素は弊社販売の製品をご愛顧いただき誠にありがとうございます。 弊社発行のカタログ・仕様書等（以下「カタログ類」と総称します）に記載された製品をご注文いただく際、下記ご承諾事項に記載の条件 等を適用いたします。これらの内容をご確認・ご承諾のうえご注文ください。 1.カタログ類の記載内容についての注意事項 3.検査 （1） 本カタログに記載の弊社製品の定格値、性能値、仕様値は、単独検 ご購入いただきました弊社製品につきましては、遅滞なく検査を行っていただ 査における各条件のもとで得られた値であり、複合条件のもとで得 くとともに、検査前または検査中の取り扱いにつきましては、管理保全に十分 られる値を保証するものではありません。 にご留意ください。 また、使用環境、使用条件によって耐久性が異なります。 （2） カタログ類に記載の参考データ、参考値はご参考用ですので、その 4.保証内容 範囲で常に正常に動作することを保証するものではありません。 （1） 保証期間 （3） カタログ類に記載の弊社製品の仕様・外観および付属品は、改善ま 弊社製品の保証期間は、ご購入後またはご指定の場所に納入後1年間 たはその他の事由により、予告なしに変更や販売の中止をすること といたします。ただし、カタログ類に別途の記載がある場合やお客様 があります。 と弊社との間で別途の合意がある場合は、この限りではありません。 （4） カタログ類の記載内容は予告なしに変更することがあります。 （2） 保証範囲 2.用途についての注意事項 上記保証期間中に弊社側の責により弊社製品に故障が生じた場合 は、その製品の交換または修理を、その製品のご購入場所・納入 （1） 弊社製品を他の製品と組み合わせて使用される場合、適合すべき 場所、または弊社サービス拠点において無償で実施いたします。 法規・規制または規格をご確認ください。 ただし、故障の原因が次に該当する場合は、この保証の対象範囲 また、お客様が使用されるシステム、機械、装置等への弊社製品の から除外いたします。 適合性は、実使用条件にてお客様ご自身でご確認ください。弊社は、 ①カタログ類に記載されている条件・環境の範囲を逸脱した取り 弊社製品との適合性について責任を一切負いません。 　扱いまたは使用による場合 （2） カタログ類に記載の利用事例、アプリケーション事例はご参考用で ②弊社製品以外の原因の場合 すので、ご採用に際しては機器・装置等の性能や安全性をご確認の うえ、ご使用ください。また、これらの事例について、弊社製品を ③弊社以外による改造または修理による場合 使用する権利をお客様に許諾するものではなく、知的財産権を保有 ④弊社以外の者によるソフトウェアプログラムによる場合 することや第三者の知的財産権を侵害しないことを弊社が保証する ⑤弊社製品本来の使い方以外の使用による場合 ものではありません。 ⑥取扱説明書、カタログ類の記載に従って、保守部品の交換、 （3） 弊社製品をご使用の際には、次に掲げる事項に十分注意して実施し 　アクセサリー類の取り付けなどが正しくされていなかったこと てください。 　による場合 　①定格および性能に対し余裕のある弊社製品の利用 ⑦弊社からの出荷当時の科学・技術の水準では予見できなかった 　②弊社製品が故障しても他に危険や損害を生じさせない冗長設計、 　場合 　　誤動作防止設計などの安全設計 ⑧その他弊社側の責ではない原因による場合（天災、災害など不 　③お客様のシステム、機械、装置等に使用される弊社製品が、 　可抗力による場合を含む） 　　仕様どおりの性能、機能を発揮できるように、配電、設置され なお、ここでの保証は、弊社製品単体の保証を意味するもので、 　　ていること 弊社製品の故障により誘発される損害は保証の対象から除かれ （4） 性能が劣化した状態で弊社製品を引き続き使用されますと、絶縁 るものとします。 劣化等により異常発熱、発煙、発火等のおそれがあります。弊社 製品、およびそれを使用したシステム、機械、装置等の定期的な 5.責任の制限 保守を行ってください。 本ご承諾事項に記載の保証が弊社製品に関する保証のすべてであり、また、 （5） 弊社製品は、一般工業製品向けの汎用品として開発、製造された 弊社は、弊社製品に起因して生じた特別損害、間接損害、付随的損害、また 製品です。次に掲げる用途での使用は意図しておらず、お客様が は消極損害に関して、一切の責任を負いません。 これらの用途で弊社製品を使用した場合、お客様と弊社との間で 別途の合意がない限り、弊社は弊社製品について一切保証いたし 6.サービス範囲 ません。 弊社製品の価格には、技術者派遣等のサービス費用は含んでおりませんので、 　①原子力制御設備、輸送設備（鉄道・航空・船舶・車両・乗用機 次の場合は別途費用が必要となります。 　　器など）、宇宙設備、昇降設備、医療機器、安全装置、その他 （1） 取付調整指導および試運転立ち合い（アプリケーション用ソフトの 　　生命・身体に危険を及ぼす可能性のある設備・機器など高度 作成、動作試験等を含む） 　　な安全性が要求される用途での使用 （2） 保守点検、調整および修理 　②ガス・水道・電気等の供給システム、24時間連続運転システム、 （3） 技術指導および技術教育 　　決済システムなど高度な信頼性が要求される用途での使用 （4） お客様のご指定による製品試験または検査 　③屋外での設備、化学的汚染または電磁的な影響を受ける可能性 7.輸出管理 　　のある環境での用途など、カタログ類に記載された仕様や条件・ 　　環境の範囲を逸脱して取り扱われる、または使用される可能性 弊社製品または技術資料を輸出または非居住者に提供する場合は、安全保障 　　のある用途での使用 貿易管理に関する日本および関係各国の法令・規制に従ってください。 　　なお、お客様が上記の用途での使用を望まれる場合には、必ず 　　弊社の問合せ窓口までご相談をお願いいたします。 以上の内容は、日本国内での取引および使用を前提とするものです。日本以外 での取引及びご使用に関しては弊社の問合せ窓口までご相談をお願いいたしま す。また、海外のみで販売している弊社製品に関する保証は日本国内では一 切行いません。 7

GE1A 形 オンディレータイマ idec.com 〒532-0004 大阪市淀川区西宮原2-6-64 お問合せはこちらから • 本カタログ中に記載されている社名、商品名及び通信規格はそれぞれ各社が商標または登録商標として使用している場合があります。 • 仕様、その他記載内容は予告なしに変更する場合があります。 P1861-0　本カタログ記載の情報は、2026年5月現在のものです。
