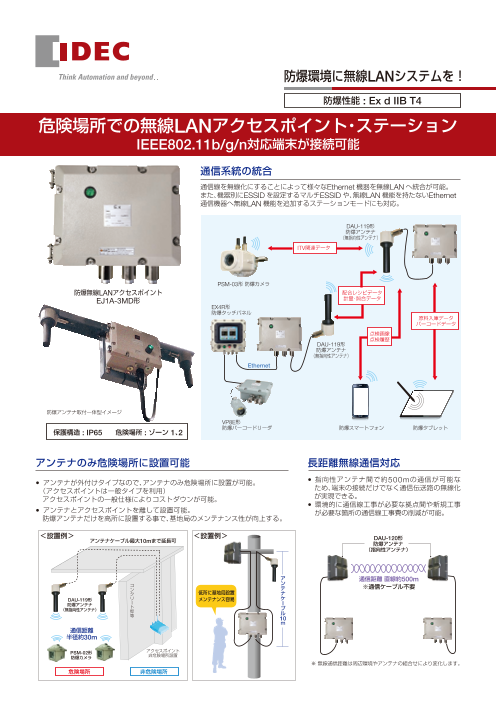

【防爆エリアの“つながらない現場”に終止符を。】防爆無線LAN

防爆環境に無線LANシステムを！ 防爆性能 : Ex d IIB T4 危険場所での無線LANアクセスポイント・ステーション IEEE802.11b/g/n対応端末が接続可能 通信系統の統合 通信線を無線化にすることによって様々なEthernet機器を無線LANへ統合が可能。 また、機器別にESSIDを設定するマルチESSIDや、無線LAN機能を持たないEthernet 通信機器へ無線LAN機能を追加するステーションモードにも対応。 DAU-119形 防爆アンテナ （無指向性アンテナ） ITV関連データ PSM-03形 防爆カメラ 防爆無線LANアクセスポイント 配合レシピデータ EJ1A-3MD形 計量・照合データ EX4R形 防爆タッチパネル 原料入庫データ バーコードデータ 点検画像 点検履歴 DAU-119形 防爆アンテナ （無指向性アンテナ） Ethernet 防爆アンテナ取付一体型イメージ VP8E形 防爆バーコードリーダ 防爆スマートフォン 防爆タブレット 保護構造 : IP65　　危険場所 : ゾーン 1、2 アンテナのみ危険場所に設置可能 長距離無線通信対応 • アンテナが外付けタイプなので、アンテナのみ危険場所に設置が可能。 • 指向性アンテナ間で約500mの通信が可能な 　（アクセスポイントは一般タイプを利用） 　ため、端末の接続だけでなく通信伝送路の無線化 　アクセスポイントの一般仕様によりコストダウンが可能。 　が実現できる。 • 環境的に通信線工事が必要な拠点間や新規工事 • アンテナとアクセスポイントを離して設置可能。 が必要な箇所の通信線工事費の削減が可能。 　防爆アンテナだけを高所に設置する事で、基地局のメンテナンス性が向上する。 ＜設置例＞ ＜設置例＞ アンテナケーブル最大10mまで延長可 DAU-120形 防爆アンテナ （指向性アンテナ） ア 通信距離 直線約500m コ ン ン テ ※通信ケーブル不要 ク 低所に基地局設置 ナ DAU-119形 リ メンテナンス容易 ケ 防爆アンテナ ー ー （無指向性アンテナ） ト 壁 ブ 等 ル 10 ｍ 通信距離 半径約30m PSM-02形 アクセスポイント 防爆カメラ 非危険場所設置 ※ 無線通信距離は周辺環境やアンテナの組合せにより変化します。 危険場所 非危険場所

性能仕様 外形寸法図 （単位：mm） 防爆性能 Ex d IIB T4 設置場所 Zone1、Zone2 型式検定合格番号 第 TC19348 号 4ー長円 8×10 取付穴 定格電圧 AC 100V（50/60Hz） 16 300 220 30 120 10 消費電力（ 約） 7W 使用周囲温度 0 ～＋40 ˚C（ただし、氷結しないこと） 一使用周囲湿度 45～85%RH（ただし、結露しないこと） 般 仕保護構造 IP65（IEC 60529） 様 外形寸法 W300mm × H240mm × D160mm （引込器具・表示灯除く） 質量（約） 11kg（引込器具を除く） 標準塗装色 メラミン樹脂焼付塗装、5Y7/1（半つや） 内蔵無線LAN CONTEC ： FXE3000 ユニット ステーション（子局）、アクセスポイント（親局）、 リピータに切り替え可能 IEEE802.11b : 直接拡散方式（DSSS） 無線LAN対応規格 IEEE802.11g : 直交周波数分割多重方式（OFDM） IEEE802.11n : 2×2MIMO（2空間ストリーム） 通対応周波数 2.4GＨz帯 信 仕 802.11b : 11,5.5,2,1 Mbps 様 通信速度 802.11g : 54,48,36,24,18,12,9,6 Mbps 802.11n : 300-6.5 Mbps（MCS-0-15） ※防爆アンテナ2台使用時 送信出力 MAX 50%,25%,12% アンテナ取付本数 2本以下 インタフェース仕様 RJ45コネクタ（10Base-T / 100Base-TX） ※ 防爆検定の申請条件によりPoE給電での電源供給には対応しておりません。 対応防爆アンテナ（別売） ※設置場所：ゾーン1、2 防爆無線LANシステム例 DAU-119形 防爆2段コリニアアンテナ（ExeⅡCT6）　 通信接続イメージ図 指向性 無指向性 無指向性 アンテナ アンテナ アンテナ 約500ｍ 無指向性 アンテナ 約50ｍ 約50ｍ 無指向性 アンテナ 指向性 約50ｍ アンテナ 非危険場所 危険場所 利　得 : 3.6dbi 偏波面 : 垂直編波 放射特性 : 水平面無指向性 水平面 垂直面 電波カバー範囲イメージ図 DAU-120形 防爆4素子平面アレイアンテナ（ExeⅡCT6） 指向性 無指向性 アンテナ アンテナ 無指向性 アンテナ 無指向性 アンテナ 約500ｍ 約100ｍ 無指向性 アンテナ 指向性 利　得 : 13.6dbi アンテナ 偏波面 : 垂直編波 放射特性 : 水平約26° 非危険場所 危険場所 垂直約28°（指向性） 水平面 垂直面 ※ 対応防爆アンテナは、無線LANユニットとの組み合わせにより技適申請を取得しております。 ※ 無線通信距離は周辺環境やアンテナとの組合せにより変化します。 www.idec.com/japan 〒532-0004　大阪市淀川区西宮原2-6-64 0120-992-336 携帯電話・PHSの場合 050-8882-5843 •「 Ethernet」および「イーサネット」は富士ゼロックス株式会社の登録商標です。 • 記載されている社名及び商品名は、各社の登録商標です。 • 仕様、その他記載内容は予告なしに変更する場合があります。 • 本資料に記載されている内容は製品のご紹介です。ご検討に際しては、別途お問い合わせください。 V1091-0　本資料記載の情報は、2019年1月現在のものです。 (50) 240 270
