【防爆エリアを、映像で遠隔監視】PSM-03形 防爆形有線/無線LANズームカメラ

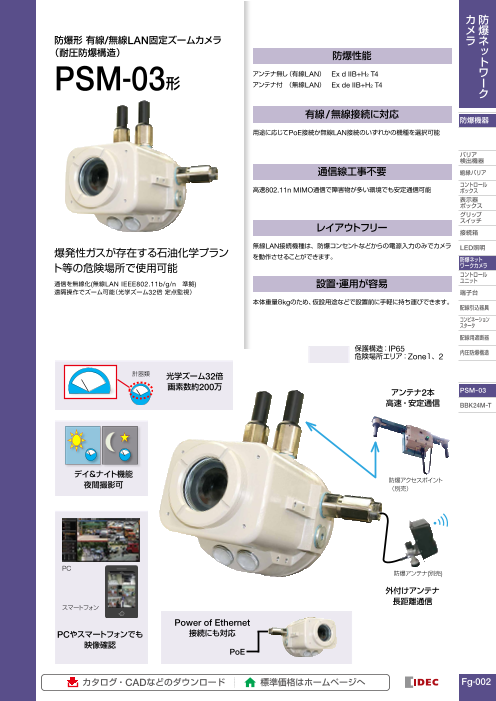

カ防 メ爆 防爆形 有線/無線LAN固定ズームカメラ ラネ （耐圧防爆構造） 防爆性能 ッ ト PSM-03 アンテナ無し（有線LAN）　Ex d IIB+H2 T4 ワ 形 アンテナ付　（無線LAN）　Ex de IIB+H2 T4 ー ク 有線 /無線接続に対応 防爆機器 用途に応じてPoE接続か無線LAN接続のいずれかの機種を選択可能 バリア 検出機器 通信線工事不要 絶縁バリア コントロール 高速802.11n MIMO通信で障害物が多い環境でも安定通信可能 ボックス 表示器 ボックス グリップ スイッチ レイアウトフリー 接続箱 無線LAN接続機種は、防爆コンセントなどからの電源入力のみでカメラ 爆発性ガスが存在する石油化学プラン LED照明 を動作させることができます。 防爆ネット ト等の危険場所で使用可能 ワークカメラ コントロール 通信を無線化(無線LAN IEEE802.11b/g/n　準拠) 設置・運用が容易 ユニット 遠隔操作でズーム可能（光学ズーム32倍 定点監視） 端子台 本体重量８kgのため、仮設用途などで設置前に手軽に持ち運びできます。 配線引込器具 コンビネーション スタータ 配線用遮断器 保護構造：IP65 危険場所エリア：Zone１、2 内圧防爆構造 計器類 光学ズーム32倍 画素数約200万 アンテナ2本 PSM-03 高速・安定通信 BBK24M-T デイ＆ナイト機能 夜間撮影可 防爆アクセスポイント （別売） PC 防爆アンテナ(別売) Ｚ 外付けアンテナ 長距離通信 スマートフォン Power of Ethernet PCやスマートフォンでも 接続にも対応 映像確認 PoE カタログ・CADなどのダウンロード　　 標準価格はホームページへ Fg-002

カ防 メ爆 ラネ ッ PSM-03 形 防爆形 有線/無線LAN固定ズームカメラ（耐圧防爆構造） ト ワ ー Ex d IIB+H 防爆性能 2 T4　アンテナ無し（有線LAN） ク Ex de IIB+H2 T4　アンテナ付（無線LAN） 仕様 アクセサリ 防爆機器 形式 PSM-03H2 PSM-03H2A • 取付け金具（オプション） （有線LAN） （無線LAN） 防爆性能 Ex d IIB+H2 T4 Ex de IIB+H2 T4 バリア 検出機器 定格電圧 無線LAN非搭載時はPoE （IEEE802.3af Class3） AC100V 絶縁バリア 消費電力 無線LAN非搭載時は10W コントロール 一 （IEEE802.3af Class3） 30W（AC入力時） ボックス 般 仕 使用周囲温度 0 ～ + 40˚C（ ただし、氷結しないこと） 表示器 様 使用周囲湿度 ボックス 45～85%RH（ただし、結露しないこと） グリップ 保護構造 IP65（IEC 60529） スイッチ 外形寸法 ø205mm×D240mm（アンテナ、引込器具除く） 取付けイメージ 接続箱 質量（約） 8kg 撮像素子 プログレッシブスキャン　CMOS 1/2.8型 LED照明 画素数 約230万画素 防爆ネット ワークカメラ カ 解像度 60fps at 1920×1080 メ 30fps at 640×480（VGA） コントロール ラ ユニット 仕 カラー： 様 最低被写体照度 0.05 lx（1/30sec、F1.6） 白黒：0.005 lx（1/30sec、F1.6） 端子台 （ *1 画像圧縮方式 H.265、H.264、MJPEG ） 配線引込器具 ズーム 光学ズーム32倍 最大水平画角 水平61.8˚ コンビネーション スタータ フォーカスA範面囲 1.5m～∞ 無線LAN対6応0 IEEE802.11b/g/n 配線用遮断器 規格 無線LAN非搭載時は10/100BaseT（RJ45） 内圧防爆構造 データ転送速度 最大300Mbps（802.11n 2×2MIMO HT40時） 通 信 アンテナ取付本数 2本ø以75下 窓 取手 仕 アンテナ利得 2dbi以下 外部導線引込器具 Ｃ様面通信距離 30～5Ｂ0面m（現場環境およびアンテナとの組み合わせ） （耐圧パッキン） PSM-03 セキュリティ IPアドレスフィルタリング：HTTPSエンクリプション 通信プロトコル TCP、UDP、HTTP、HTTPS、DHCP他 BBK24M-T *1）搭載カメラ：ハンファテックウィン社　XNZ6320 外形寸法20図2 （87.5） 240 取付け金具（オプション） （単位：mm） PSM-03H2（有線LAN） 取手 取付け金具 （オプション） 202 （87.5） 240 PSM-03H2A（無線LAN） A面 60 ø75 窓 取手 外部導線引込器具 Ｃ面 Ｂ面 （耐圧パッキン） ● Ａ 面・Ｂ面・Ｃ面へアンテナおよび外 線引込器具の取り付けが可能です。 202 （87.5） 240 取付け金具（オプション） ● PoE配線時には本体アンテナの取り 外しも可能。 取手 Fg-003 取付け金具 （オプション） 202 （87.5） 240 50 50 50 50 205 205 205 205 310 310

PSM-03 形 防爆形 有線/無線LAN固定ズームカメラ（耐圧防爆構造） カ防 メ爆 ラネ 現場から監視室までの製品構成例 ッ ト 防爆アクセスポイント 防爆カメラ 防爆カメラ （アンテナなし） 危険場所 ワ 無線LAN ー （最大約30～50m） 外付けアンテナ ク 防爆機器 有線LAN バリア 検出機器 （～100m） 無線LAN 絶縁バリア PoEも しく は 有線 LAN（ ～100m） （約500～1km） L2ネットワーク コントロール スイッチ ボックス 防爆カメラ 表示器 ボックス グリップ アクセスポイント スイッチ 接続箱 NVR LED照明 （ネットワーク ビデオレコーダー） 防爆ネット Ｚ ワークカメラ 計器室PC 監視ソフト コントロール 非危険場所 複数のカメラ映像をモニタリング ユニット スマートフォン 端子台 注1）無線通信距離は周辺環境やアンテナの組合せにより異なります。 スマートフォンでもモニタリング 注2）防爆カメラは設置後に通電させてください。 配線引込器具 コンビネーション スタータ 配線用遮断器 内圧防爆構造 PSM-03 BBK24M-T BJPJA01A PSM　2025年7月 カタログ・CADなどのダウンロード　　 標準価格はホームページへ Fg-004
