PitchOne

製品カタログ

次世代のピッチサーボドライブ

特長
・様々なピッチシステムにフィットするコンパクトなデザイン
・ファンレスヒートシンクを使用したフレキシブルなピークパワー
・幅広いHVRT耐性
・OPC-UAを使用してリモートで安全にソフトウェアをダウンロード
・双方向DC/DCコンバータによる急速バックアップ充電
・パフォーマンスレベルE(PLe)に対応したTÜV認証のピッチ制御システム

このカタログについて

ドキュメント名 PitchOne
ドキュメント種別 製品カタログ
ファイルサイズ 856.7Kb
登録カテゴリ
取り扱い企業 KEBA Japan株式会社 (この企業の取り扱いカタログ一覧)

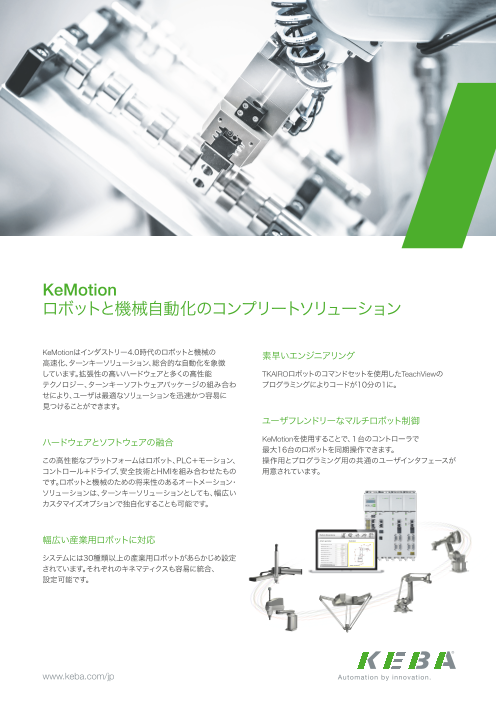

この企業の関連カタログ

このカタログの内容

Page1

NEXT GENERATION PitchOne Pitch Servo Drives 特長 · 様々なピッチシステムにフィットするコンパクトなデザイン · ファンレスヒートシンクを使用したフレキシブルなピークパワー · 幅広いHVRT耐性 · OPC-UAを使用してリモートで安全にソフトウェアをダウンロード · 双方向DC/DCコンバータによる急速バックアップ充電 · パフォーマンスレベルE(PLe)に対応したTÜV認証のピッチ制御システム 製品データ ドライブモジュール サイズ 20 Designation 通常動作時 安全運転時 <30 秒 Mains connection 定格出力 8.5 kW 22 kW 定格電圧 400 VAC nominal 周波数 50 Hz / 60 Hz 140 % Vn (1秒) HVRT仕様 130 % Vn (30秒) 120 % Vn cont. 双方向蓄電接続 充電ピークパワー 45 kW 45 kW 1) 定格電圧 300 V 放電電流(ピーク電流) 150 A (3 s) 150 A (9 s) 充電電圧 0 から 500 V 6) -DC 充電電流 最大 5 A 7) -cont / 50 Apeak タイプ 鉛蓄電池、リチウムイオン電池、ウルトラキャパシタ モーター接続 定格電力/ピークパワー 6 kW / 20 kW (41 kW 2)) - / 41 kW 電圧 0 から 380 V 0 から 510 V 定格電流/ピーク電流非同期モーター 15 Anominal / 65 AAC peak 定格電流/ピーク電流同期モーター 20 Anominal / 45 AAC peak インバータのスイッチング周波数 4 kHz 回転フィールド周波数 0 から 400 Hz 24 V モーターブレーキ 3) (定格電流/ピーク電流) 2.5 ADC / 3.75 A (3秒) モーター温度 PT1000 / KTY ブレーキチョッパー / ブレーキレジスタ ブレーキチョッパー最大出力 45 kW (3秒) 最小レジスタ 8 Ohm エンコーダー モーターエンコーダー レゾルバ/ EnDat ブレードエンコーダー SSI 24 V出力、内蔵電源 電圧 24 VDC 電流 3 A 機能安全 統合された安全入出力 10 x 安全デジタル入力、 3 x 安全デジタル出力、 1 x relay (not safe) 保護等級 キャビネット内 IP20 寸法 W x H x D (内側/外側) 250 x 405 x 235 (155/80) mm 環境条件 設置高度 最高 4000 m 水面標高4) 動作温度(キャビネット内) -30 から 65 °C www.keba.com
Page2

ドライブモジュール サイズ S20 Designation ピッチ動作時 安全運転時 <30 秒 標準規格/ 機能 / インターフェース · 2014/35/EU 低電圧指令 · 2014/30/EU EMC指令 · IEC 61800-3:2004 + A1:2011 可変速駆動システム- 第3部: EMC 試験時の構成、動作条件 · IEC 61800-5-1:2007 + A1:2016 可変速駆動システム- 第5-1部: 安全要求事項 -電気敵、熱手的及びエネルギー · IEC 61800-5-2:2016 可変速駆動システム- 第5-2部: 安全要求事項 - 機能安全 標準 · EN 61508-7:2011-02 電気・電子・プログラマブル電子安全関連系に対する要求事項- 第7部: 技術及び手法の概観 · EN ISO 13849-1:2016-06 機械類の安全性- 制御システムの安全関連部- 第1部: 設計のための一般原則 · EN 62061:2016-05 機械類の安全性- 安全関連の電気・電子・プログラマブル電子制御システムの機能安全 · EN 61784-3:2017-09 工業用コミュニケーションネットワーク-プロファイル- 第3部: 機能安全フィールドバス- 一般規則及びプロファイルの定義 · UL 61800-5-1:2012-06-08 可変速駆動システム- 第5-1部: 安全要求事項- 電気的、熱的及びエネルギー(striven) · キャビネット外ファンレス冷却仕様 機能 · DC 電源入力 · 24 V 出力、統合電源 3 A · サービスフレンドリーなコネクタ設計 インターフェース · 統合型安全I/O Designation アプリケーションモジュール フィールドバス インターフェース · CANopen, ProfiNet, EtherCat, Ethernet NRT 機能 / インターフェース · LEDステータス表示 機能 · スイッチャブルターミネーション対応CANアドレス · プラント制御のための安全なフィールドバス通信 · CANオープン · ProfiNet / EtherCat (in & out) · Ethernet NRT (in & out) サービス及び診断用 · 13 x デジタル入力 24 VDC (36 V <1 s未満 +120 % コンタミネーション) · 4 x デジタル出力 24 VDC (各 120 mA) · 2 x デジタル出力 24 VDC (各 300 mA) インターフェース · 2 x アナログ入力電圧 +/-10 V · 2 x アナログ入力電流 4...20 mA · 6 x アナログ入力温度 PT100/PT1000 · 他の機器との安全な相互通信 · コンディションモニタリング/ 診断 · OPC - UA ·カスタマーアプリケーションプログラミング (CoDeSys RTE) 装置寸法 / 設置寸法* * 単位/ mm www.keba.com Änderungen im Sinne der technischen Weiterentwicklung vorbehalten. Angaben erfolgen ohne Gewähr. Wir wahren unsere Rechte. 1A - D8. Revision: 2. Date: 03/2021_JP
