[NEW]　反転機 DENSON GTDシリーズ （ダイカスト金型用反転機） ２０～４２トン用　2026年版

DENSON ２０～４２トン用 ２０２６年最新版 ＧＴＤシリーズ ダイカスト金型用反転機

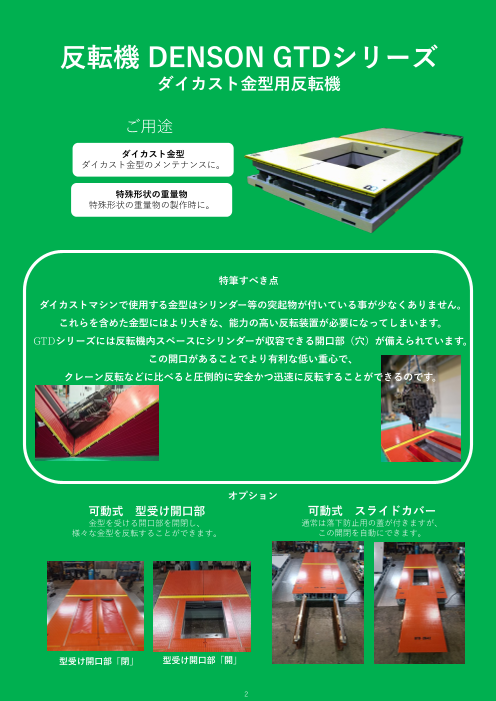

反転機 DENSON GTDシリーズ ダイカスト金型用反転機 ご用途 ダイカスト金型 ダイカスト金型のメンテナンスに。 特殊形状の重量物 特殊形状の重量物の製作時に。 特筆すべき点 ダイカストマシンで使用する金型はシリンダー等の突起物が付いている事が少なくありません。 これらを含めた金型にはより大きな、能力の高い反転装置が必要になってしまいます。 GTDシリーズには反転機内スペースにシリンダーが収容できる開口部（穴）が備えられています。 この開口があることでより有利な低い重心で、 クレーン反転などに比べると圧倒的に安全かつ迅速に反転することができるのです。 オプション 可動式 型受け開口部 可動式 スライドカバー 金型を受ける開口部を開閉し、 通常は落下防止用の蓋が付きますが、 様々な金型を反転することができます。 この開閉を自動にできます。 型受け開口部「閉」 型受け開口部「開」 ２

主流の反転方法を比較 90°固定型反転機 フラット型反転機 斜め引き反転 親子クレ－ン反転 （パックマン型） （デンソン製） 必要な熟練度 要な熟練度 必要な熟練度 必要な熟練度 必 上級者 中級者 初級者 上級者 反転リスク 反転リスク 反転リスク 反転リスク 大 中 小 大 枕木を入れて吊具を 、序盤と 重量物を無理やり 片方で吊上げた後 反転速度が可変し かわすため置く位置を 終盤だけが自動で低速に。 反転する。 もぐり込んで もう片方を取付け ずらす必要がある。 荷重が移る瞬間 なくてはならない。 反転の前後に壁をなくせる 重心が離れてしまうため、 ため、吊具の脱着が非常に 事故が起きやすい。 見上げて操作 カタログ値の反転はできず、 容易で枕木などが不要に。 想定よりも大きな装置が リスク過大につき するため、 必要になる。 また、目線より低い クレーンメーカー各社は ワイヤーが切断した 斜め引きを禁止している。 場合落下してくる。 位置で反転できるため 目線より上で反転するため 安心感を得られる。 操作者は恐怖感をえる。 有線式クレ－ンを操作 空中反転で 動作はしない する場合、操作コントロ－ 落下パターンが 能力を超える 減速機付きのモ－タ－で ため安全。 ラ－が反転物に 多数有り。 駆動されるため、 近いことが多い。 子ホイストの能力が 45°を超えた所で自重で 他の反転方法と比較すると 回転力が増しオーバーラン 空中でゆれてはさまれ、死 オーバーしている 作業効率が最も良く、 して落下してしまう 亡事故が起きた例も有る。 工場が少なくない。 反転装置選定者が最後にこ 場合がある。 の製品にたどり着く。 重量物を反転する限り永久につきまとう反転事故の「リスク」。 職場での危険な反転作業はこの先何年間ありますか？ 私たちデンソンは どなたでも安全・簡単・迅速に使える 「反転機」を製造しています。 ３

DENSON GTDシリーズ導入のメリット 今日にも反転事故が起きるかもしれない。 ↓ 反転で事故が起きない 反転作業に熟練者が必要。 圧倒的安全性で反転リスクが０に ↓ 初心者でもかんたん 反転設備が大型で、邪魔になる。 操作がシンプル ↓ 超低床しかも「埋め込める」 危険作業が常態化 省スペース化しかも機上走行も可能 ↓ 心理的な安全水準が向上 (危険作業に適応してしまい麻痺状態) 高い重心で反転しなければならない。 危険に対しての嫌悪感を獲得 ↓ 低重心での反転が可能に 反転時に作業者が危険な状態。 作業者の恐怖感・ストレスを大幅に低減 ↓ 作業者が安全な状態に 反転時に枕木やスペーサー、緩衝材が必要。 作業者が毎日安心して働ける ↓ 枕木が不要に 反転設備に互換性がない。 反転作業が高効率に ↓ 後発品の反転機と入れ替えられる 買い替え時、同じ場所にインストール可能 反転で製品や金型が傷む。 ↓ 反転しても反転物が傷つかない 反転のための他の設備が必要。 反転時の衝撃はほぼゼロに ↓ 親子クレーン等の設備が不要に 設備全体のダウンサイジングに クレーン占有時間が長い ↓ クレーン占有時間を減らせる 反転設備の耐久性が心配。 製品リードタイムを縮小 ↓ 高耐久性と費用対”高”効果 信じがたいほどの費用対効果を獲得 完璧な 「安全性」「エネルギー効率」「機能」「使いやすさ」「耐久性」を追い求め、 初回の生産から９回ものフルモデルチェンジを行い、 ５０を超えるマイナーチェンジが行われた。 4

DENSON GTDシリーズの特徴と機能 重心シフト 超低重心反転 ３重安全機能Ⅰ ３重安全機能Ⅱ ３重安全機能Ⅲ 最も有利な重心で反転 安心な低位置反転 スタンドで ブザー音で注意喚起 パトライトランプで 操作エリアを制限 光の注意喚起 停電保護機能 負荷自動判別機能 半自動運転機能 操作自動継続機能 速度自動制御機能 常時ブレーキ機能 どちらのテーブルに 初めから終わりまでを 自動運転停止時も 非作動時は常に 反転中は安全な速度に あるかを自動で判別 ワンプッシュ操作 かんたんに操作を継続 完全ロック 自動で変速 衝突保護機能 インターロック 片手運転 手動運転機能 非常停止機能 機能 防止機能 周囲を緩衝材でガード 防護柵等を連動制御 ２ボタン同時操作で 半自動運転と手動運転の 操作の無効化 「挟まれ」を防止 ２WAY操作 摺動部 イージーアクセス 油温監視機能 モーター 電源遮断機能 外部給油機能 監視機能 機外からのグリス給油が 機外からオイル交換が 油温異常時の モーター温度 電流異常時の 可能 可能 自動遮断 異常時の自動遮断 自動遮断 オプション 車両走行機能 粉塵防止機能 定期点検警告機能 オプション 無線リモコン 油圧系統冷却用 オイルクーラー 高強度により埋込後は 蛇腹で異物から防護 一定時間・一定回数で 反転前に隅々まで 多頻度反転時の 機上走行も可能 色による警戒 点検を自動で警告 安全確認が可能 油温上昇対策に 特殊対応 要望がある際に以下の対応ができる場合があります。 ・完全自動運転 ・異電圧対応 ・シーケンサ変更 ・防水対応 ・積層表示灯追加 ・自動化対応 ・反転板延長 ・治具製作 ・防腐食対応 ・単動操作化 ・固定コントローラー・長尺物対応 ・フォークリフト搬送対応 ・音声パトライト ・多頻度反転対応 ・別置き制御盤 ・突起物対応 ・１８０°反転対応 ・片側傾斜対応 ・表面保護 5

反転機 DENSON GTシリーズのご紹介 超低床９０°反転タイプ 日本国内で最も多く使用されている反転機。 “誰でも” “驚くほど簡単に” “極めて安全に”重量物を９０度反転できます。 地面に埋込みも可能で、機上をトラックが走行することも可能。 約半世紀年もの間バージョンアップを繰り返し、 考えに考え抜かれた重量物反転の最適解、 それがこのＧＴＤシリーズのベースになっている、ＧＴシリーズです。 動作フロー ①ワークを自動検知 ②反転板上昇 ③ 90°になる ④反転開始 ー反転中ー ⑤反転完了 ⑥壁面が下降 ⑦反転機停止 操作方法 １ 荷重曲線表で反転可否を調べる こちらは各機種の最大能力曲線です。黒点は反転板の中心に反転物の重心がある場合を示しています。 これらの曲線よりも内側になる曲線の反転物で反転が可能ですが、偏平な反転物は重心点の位置で曲線が変わります。 反転物の外寸と重量から、デンソンのエンジニアが機種選定をいたしますのでお申し付けください。 ＧＴ-３０１５０は専用の荷重曲線表をお申し付けください。 ２ 安全な距離まで離れてコントローラーで操作 半自動で反転 手動運転も可能 6

※ 本カタログの数値は不断の研究改良により予告なく変更する場合がありますのでご了承下さい。 設置タイプ ＤＴシリーズ（1993年～）以降の反転機は全て同じ大きさで製造されており、現行機に入替えることができます。 （画像はＧＴシリーズ） 埋込型 床置型 車両の機上走行が可能で通路への設置も可能 大規模な工事の必要が無く、移設が容易 GTDシリーズ 外観寸法図 作動方式 ：油圧式 国内向け電源電圧： AC200／220V 50／60Hz ３相 F F 国外向け電源電圧： AC200～460V 50～60Hz ３相 E D A F 開口部（穴）の寸法は指定可能です。（限度あり） 機種 標準型 （各数値は一部を除きＧＴシリーズに準ずる） 外寸寸法（ mm ) 最大反転 モ－タ－ 機械 タンク 型式 荷重 容量 重量 油量 A B C D E F （ ton / F ） （ kw ） （ ton ） （ ﾘｯﾄﾙ ） GTD - 1620 3810 1600 350 1615 450 872.5 20 7.5 3.3 20 GTD - 1830 4240 1800 400 1800 450 995 30 11 5 40 GTD - 2035 4640 2000 450 2000 450 1095 35 11 6 40 GTD - 2440 5560 ※2400 520 2400 570 1295 40 15 8 85 GTD - 2642 5970 2600 570 2605 570 1397.5 42 15 11 85 ※ GTシリーズでは2200mmですが、開口部を設けるために拡張しています。 型式の説明 例 ＧＴＤ－１２０８ 反転板Ｄ寸法 最大反転荷重 6 ※ 本カタログの数値は不断の研究改良により予告なく変更する場合があります。 7 C B D

「世界の反転事故を “０” にする」 それが我が社の使命です。 デンソン株式会社 〒 340 – 0808 埼玉県八潮市緑町 1 – 14 – 20 TEL : 048 – 995 – 5471 FAX : 048 – 997 – 3909 E-MAIL : email@denson.co.jp URL : https://www.denson.co.jp/
