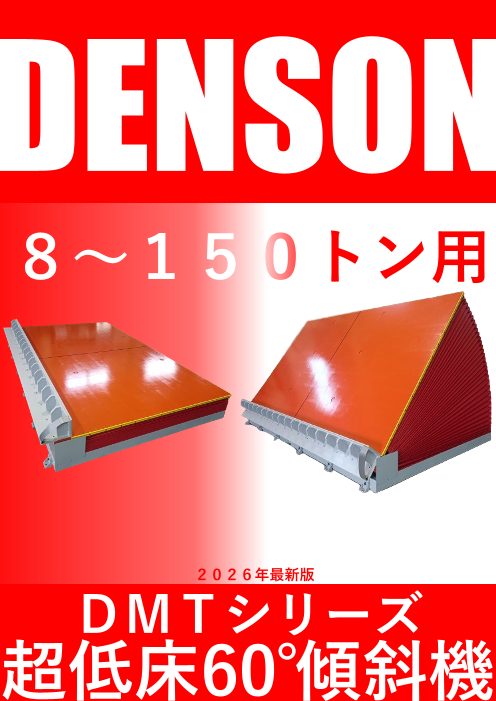

傾斜機　ＤＥＮＳＯＮ　ＤＭＴシリーズ　超低床６０°チルトタイプ　2026年版

DENSON ８～１５０トン用 ２０２６年最新版 ＤＭＴシリーズ 超低床60°傾斜機

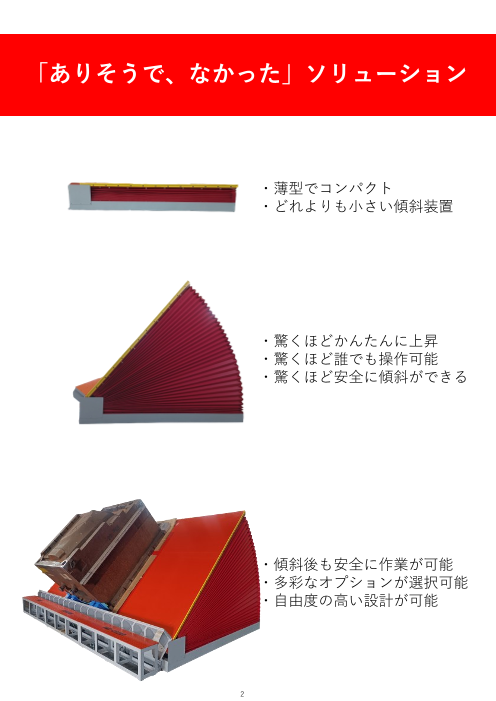

「ありそうで、なかった」ソリューション ・薄型でコンパクト ・どれよりも小さい傾斜装置 ・驚くほどかんたんに上昇 ・驚くほど誰でも操作可能 ・驚くほど安全に傾斜ができる ・傾斜後も安全に作業が可能 ・多彩なオプションが選択可能 ・自由度の高い設計が可能 2

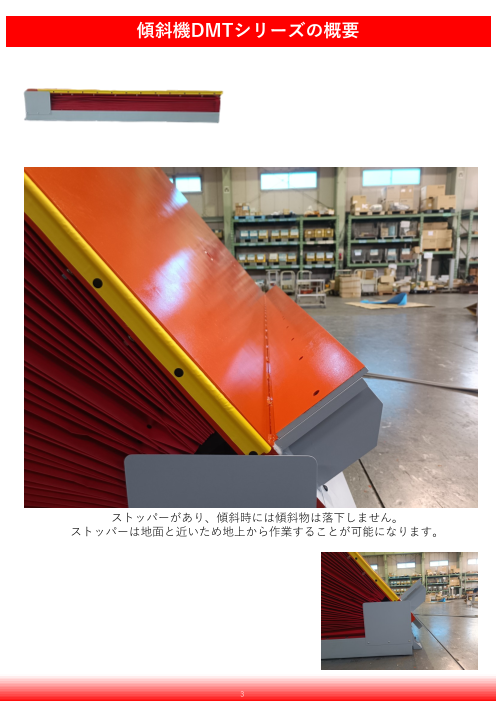

傾斜機DMTシリーズの概要 ストッパーがあり、傾斜時には傾斜物は落下しません。 ストッパーは地面と近いため地上から作業することが可能になります。 3

DENSON DMTシリーズ導入のメリット 今日にも事故が起きるかもしれない。 ↓ 事故が起きない 作業に熟練者が必要。 圧倒的安全性で事故リスクが０に ↓ 初心者でもかんたん 設備が大型で、邪魔になる。 操作がシンプル ↓ 超低床しかも「埋め込める」 危険作業が常態化 省スペース化しかも機上走行も可能 ↓ 心理的な安全水準が向上 (危険作業に適応してしまい麻痺状態) 高い重心で作業しなければならない。 危険に対しての嫌悪感を獲得 ↓ 低重心での作業が可能に 作業時に作業者が危険な状態。 作業者の恐怖感・ストレスを大幅に低減 ↓ 作業者が安全な状態に 作業に資格が必要。 作業者が毎日安心して働ける ↓ 資格は不要 設備更新の際に、互換性がない。 属人化を防ぐ ↓ 後発品の互換機と入れ替えられる 買い替え時、同じ場所にインストール可能 製品や金型が傷む。 ↓ 製品が傷つかない 他の設備が必要。 上昇時、降下時の衝撃はほぼゼロに ↓ 親子クレーン等の設備が不要に 設備全体のダウンサイジングに クレーン占有時間が長い ↓ クレーン占有時間を減らせる 設備の耐久性が心配。 製品リードタイムを縮小 ↓ 高耐久性と費用対”高”効果 信じがたいほどの費用対効果を獲得 完璧な 「安全性」「エネルギー効率」「機能」「使いやすさ」「耐久性」を追い求め、 初回の生産から９回ものフルモデルチェンジを行い、 ５０を超えるマイナーチェンジが行われた。 4

DENSON DMTシリーズの特徴と機能 重心シフト 超低重心反転 ３重安全機能Ⅰ ３重安全機能Ⅱ ３重安全機能Ⅲ 最も有利な重心で反転 安全な低位置で傾斜 スタンドで ブザー音で注意喚起 パトライトランプで 操作エリアを制限 光の注意喚起 停電保護機能 操作自動継続機能 速度自動制御機能 常時ブレーキ機能 自動運転停止時も 非作動時は常に 反転中は安全な速度に かんたんに操作を継続 完全ロック 自動で変速 衝突保護機能 インターロック 片手運転 手動運転機能 非常停止機能 機能 防止機能 周囲を緩衝材でガード 防護柵等を連動制御 ２ボタン同時操作で 半自動運転と手動運転の 操作の無効化 「挟まれ」を防止 ２WAY操作 摺動部 油温監視機能 モーター 電源遮断機能 外部給油機能 監視機能 機外からのグリス給油が 油温異常時の モーター温度 電流異常時の 可能 自動遮断 異常時の自動遮断 自動遮断 粉塵防止機能 定期点検警告機能 オプション オプション 無線リモコン 油圧系統冷却用 オイルクーラー 蛇腹で異物から防護 一定時間・一定回数で 傾斜前に隅々まで 多頻度運転時の 色による警戒 点検を自動で警告 安全確認が可能 油温上昇対策に 特殊対応 要望がある際に以下の対応ができる場合があります。 ・完全自動運転 ・異電圧対応 ・シーケンサ変更 ・防水対応 ・積層表示灯追加 ・自動化対応 ・反転板延長 ・治具製作 ・防腐食対応 ・単動操作化 ・固定コントローラー・長尺物対応 ・フォークリフト搬送対応 ・音声パトライト ・多頻度反転対応 ・別置き制御盤 ・突起物対応 ・１８０°反転対応 ・片側傾斜対応 ・表面保護 5

超低床6０°傾斜機 DENSON DMTシリーズ 受注生産品 ご用途 金型 メンテナンス作業に。 大型構造物 各種構造物の製造に。 防潮堤 津波・水害対策に。 反転機の技術を応用して開発された重量物傾斜装置。 重量物を６０°までティルトさせることができます。 ６０度以上にすることは機械的にできませんので, 安心して傾斜させることができます。 製品組立工程など、特定角度での作業も容易に。 動作フロー 水平状態 ６０°傾斜 2

※ 本カタログの数値は不断の研究改良により予告なく変更する場合がありますのでご了承下さい。 設置タイプ 埋込型 床置型 突起物があるため、埋込型は生産しておりません。 大規模な工事の必要が無く、移設が容易 DMTシリーズ 外観寸法図 作動方式：油圧式 電源電圧： AC200／220V 50／60Hz ３相 F A F ベース機種（個別設計のベースとなるもの）※薄字の部分は設計により変化します 外寸寸法（ mm ) 最大傾斜 モ－タ－ 機械 タンク 型式 荷重 容量 重量 油量 A B C D F （ ton / F ） （ kw ） （ ton ） （ ﾘｯﾄﾙ ） DMT - 1208 1200 300 1215 672.5 8 DMT – 1414 1400 350 1400 795 14 DMT - 1620 1600 350 1615 872.5 20 DMT - 1830 1800 400 1800 995 30 DMT - 2035 2000 450 2000 1095 35 DMT - 2440 2200 520 2400 1295 40 DMT - 2642 2600 570 2605 1397.5 42 DMT - 2663 2600 570 2605 1397.5 63 DMT-30100 3000 650 3000 1625 100 DMT-30150 3000 650 3000 1625 150 型式の説明 例 ＤＭＴ－１２０８ 反転板Ｄ寸法 最大反転荷重 6 ※ 本カタログの数値は不断の研究改良により予告なく変更する場合があります。 7 C B

「 世界の反転事故を “０” にする 」 それが我が社の使命です。 デンソン株式会社 〒 340 – 0808 埼玉県八潮市緑町 1 – 14 – 20 TEL : 048 – 995 – 5471 FAX : 048 – 997 – 3909 E-MAIL : email@denson.co.jp V.25.11
