[NEW]　反転機 DENSON GTシリーズ （超低床９０°反転タイプ） ８～１５０トン用　2026年版

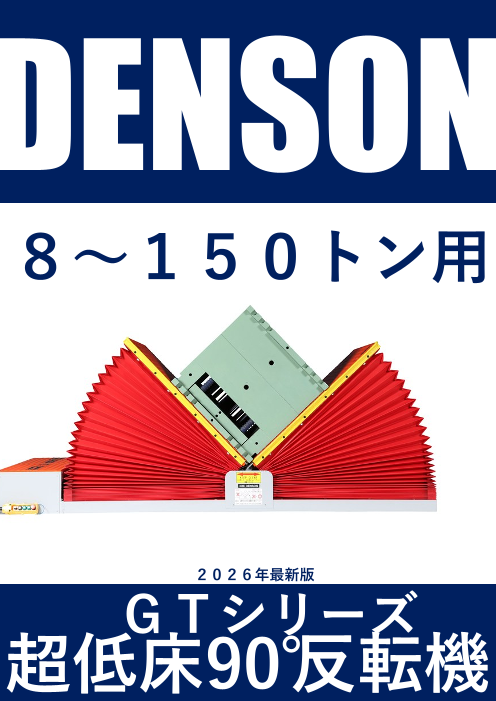

DENSON ８～１５０トン用 ２０２６年最新版 ＧＴシリーズ 超低床90°反転機

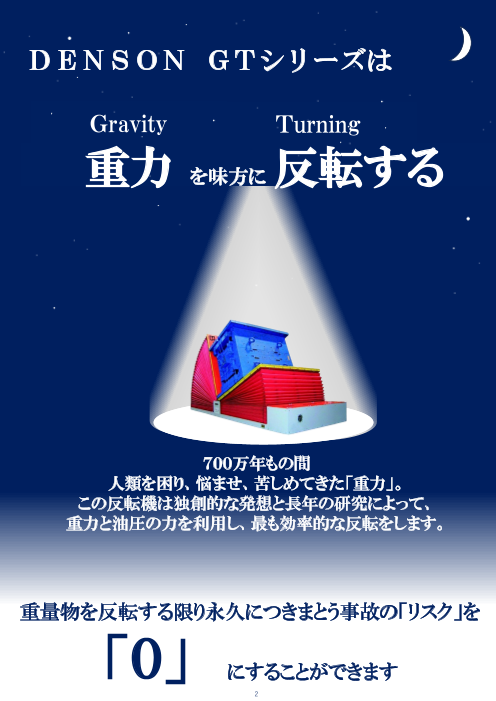

ＤＥＮＳＯＮ ＧＴシリーズは Ｇravity Ｔurning 重力 を味方に反転する ７００万年もの間 人類を困り、悩ませ、苦しめてきた「重力」。 この反転機は独創的な発想と長年の研究によって、 重力と油圧の力を利用し、最も効率的な反転をします。 重量物を反転する限り永久につきまとう事故の「リスク」を 「０」 にすることができます 2

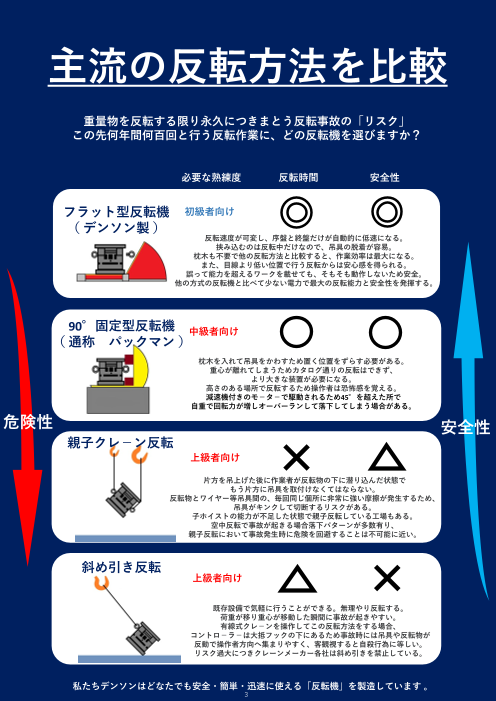

主流の反転方法を比較 重量物を反転する限り永久につきまとう反転事故の「リスク」 この先何年間何百回と行う反転作業に、どの反転機を選びますか？ 必要な熟練度 反転時間 安全性 フラット型反転機 初級者向け （デンソン製） 反転速度が可変し、序盤と終盤だけが自動的に低速になる。 挟み込むのは反転中だけなので、吊具の脱着が容易。 枕木も不要で他の反転方法と比較すると、作業効率は最大になる。 また、目線より低い位置で行う反転からは安心感を得られる。 誤って能力を超えるワークを載せても、そもそも動作しないため安全。 他の方式の反転機と比べて少ない電力で最大の反転能力と安全性を発揮する。 90°固定型反転機 中級者向け （通称 パックマン） 枕木を入れて吊具をかわすため置く位置をずらす必要がある。 重心が離れてしまうためカタログ通りの反転はできず、 より大きな装置が必要になる。 高さのある場所で反転するため操作者は恐怖感を覚える。 減速機付きのモ－タ－で駆動されるため45°を超えた所で 自重で回転力が増しオーバーランして落下してしまう場合がある。 危険性 安全性 親子クレ－ン反転 上級者向け 片方を吊上げた後に作業者が反転物の下に潜り込んだ状態で もう片方に吊具を取付けなくてはならない。 反転物とワイヤー等吊具間の、毎回同じ個所に非常に強い摩擦が発生するため、 吊具がキンクして切断するリスクがある。 子ホイストの能力が不足した状態で親子反転している工場もある。 空中反転で事故が起きる場合落下パターンが多数有り、 親子反転において事故発生時に危険を回避することは不可能に近い。 斜め引き反転 上級者向け 既存設備で気軽に行うことができる。無理やり反転する。 荷重が移り重心が移動した瞬間に事故が起きやすい。 有線式クレ－ンを操作してこの反転方法をする場合、 コントロ－ラ－は大抵フックの下にあるため事故時には吊具や反転物が 反動で操作者方向へ集まりやすく、客観視すると自殺行為に等しい。 リスク過大につきクレーンメーカー各社は斜め引きを禁止している。 私たちデンソンはどなたでも安全・簡単・迅速に使える「反転機」を製造しています。 3

DENSON GTシリーズ導入のメリット 今日にも反転事故が起きるかもしれない。 ↓ 反転で事故が起きない 反転作業に熟練者が必要。 圧倒的安全性で反転リスクが０に ↓ 初心者でもかんたん 反転設備が大型で、邪魔になる。 操作がシンプル ↓ 超低床しかも「埋め込める」 危険作業が常態化 省スペース化しかも機上走行も可能 ↓ 心理的な安全水準が向上 (危険作業に適応してしまい麻痺状態) 高い重心で反転しなければならない。 危険に対しての嫌悪感を獲得 ↓ 低重心での反転が可能に 反転時に作業者が危険な状態。 作業者の恐怖感・ストレスを大幅に低減 ↓ 作業者が安全な状態に 反転時に枕木やスペーサー、緩衝材が必要。 作業者が毎日安心して働ける ↓ 枕木が不要に 反転設備に互換性がない。 反転作業が高効率に ↓ 後発品の反転機と入れ替えられる 買い替え時、同じ場所にインストール可能 反転で製品や金型が傷む。 ↓ 反転しても反転物が傷つかない 反転のための他の設備が必要。 反転時の衝撃はほぼゼロに ↓ 親子クレーン等の設備が不要に 設備全体のダウンサイジングに クレーン占有時間が長い ↓ クレーン占有時間を減らせる 反転設備の耐久性が心配。 製品リードタイムを縮小 ↓ 高耐久性と費用対”高”効果 信じがたいほどの費用対効果を獲得 完璧な 「安全性」「エネルギー効率」「機能」「使いやすさ」「耐久性」を追い求め、 初回の生産から９回ものフルモデルチェンジを行い、 ５０を超えるマイナーチェンジが行われた。 4

DENSON GTシリーズの特徴と機能 重心シフト 超低重心反転 ３重安全機能Ⅰ ３重安全機能Ⅱ ３重安全機能Ⅲ 最も有利な重心で反転 安心な低位置反転 スタンドで ブザー音で注意喚起 パトライトランプで 操作エリアを制限 光の注意喚起 停電保護機能 負荷自動判別機能 半自動運転機能 操作自動継続機能 速度自動制御機能 常時ブレーキ機能 どちらのテーブルに 初めから終わりまでを 自動運転停止時も 非作動時は常に 反転中は安全な速度に あるかを自動で判別 ワンプッシュ操作 かんたんに操作を継続 完全ロック 自動で変速 衝突保護機能 インターロック 片手運転 手動運転機能 非常停止機能 機能 防止機能 周囲を緩衝材でガード 防護柵等を連動制御 ２ボタン同時操作で 半自動運転と手動運転の 操作の無効化 「挟まれ」を防止 ２WAY操作 摺動部 イージーアクセス 油温監視機能 モーター 電源遮断機能 外部給油機能 監視機能 機外からのグリス給油が 機外からオイル交換が 油温異常時の モーター温度 電流異常時の 可能 可能 自動遮断 異常時の自動遮断 自動遮断 オプション 車両走行機能 粉塵防止機能 定期点検警告機能 オプション 無線リモコン 油圧系統冷却用 オイルクーラー 高強度により埋込後は 蛇腹で異物から防護 一定時間・一定回数で 反転前に隅々まで 多頻度反転時の 機上走行も可能 色による警戒 点検を自動で警告 安全確認が可能 油温上昇対策に 特殊対応 要望がある際に以下の対応ができる場合があります。 ・完全自動運転 ・異電圧対応 ・シーケンサ変更 ・防水対応 ・積層表示灯追加 ・自動化対応 ・反転板延長 ・治具製作 ・防腐食対応 ・単動操作化 ・固定コントローラー・長尺物対応 ・フォークリフト搬送対応 ・音声パトライト ・多頻度反転対応 ・別置き制御盤 ・突起物対応 ・１８０°反転対応 ・片側傾斜対応 ・表面保護 5

反転機 DENSON GTシリーズ 超低床９０°反転タイプ 日本国内で最も多く使用されている反転機。 “誰でも” “驚くほど簡単に” “極めて安全に”重量物を９０度反転できます。 地面に埋込みも可能で、機上をトラックが走行することも可能。 約半世紀年もの間バージョンアップを繰り返し、 考えに考え抜かれた重量物反転の最適解、それがこのＧＴシリーズです。 動作フロー ①ワークを自動検知 ②反転板上昇 ③ 90°になる ④反転開始 ー反転中ー ⑤反転完了 ⑥壁面が下降 ⑦反転機停止 操作方法 １ 荷重曲線表で反転可否を調べる こちらは各機種の最大能力曲線です。黒点は反転板の中心に反転物の重心がある場合を示しています。 これらの曲線よりも内側になる曲線の反転物で反転が可能ですが、偏平な反転物は重心点の位置で曲線が変わります。 反転物の外寸と重量から、デンソンのエンジニアが機種選定をいたしますのでお申し付けください。 ＧＴ-３０１５０は専用の荷重曲線表をお申し付けください。 ２ 安全な距離まで離れてコントローラーで操作 半自動で反転 手動運転も可能 6

※ 本カタログの数値は不断の研究改良により予告なく変更する場合がありますのでご了承下さい。 設置タイプ ＤＴシリーズ（1993年～）以降の反転機は全て同じ大きさで製造されており、現行機に入替えることができます。 埋込型 床置型 車両の機上走行が可能で通路への設置も可能 大規模な工事の必要が無く、移設が容易 GTシリーズ 外観寸法図 作動方式 ：油圧式 国内向け電源電圧： AC200／220V 50／60Hz ３相 国外向け電源電圧： AC200～460V 50～60Hz ３相 F F (GT-1208のみ異電圧対応不可) E D A F ＧＴシリーズ標準機 機種一覧 外寸寸法（ mm ) 最大反転 モ－タ－ 機 械 タンク 型式 荷重 容量 重量 油量 A B C D E F （ ton / F ） （ kw ） （ ton ） （ ﾘｯﾄﾙ ） GT - 1208 3010 1200 300 1215 450 672.5 8 3.7 1.8 10 GT - 1414 3440 1400 350 1400 450 795 14 5.5 2.7 20 GT - 1620 3810 1600 350 1615 450 872.5 20 7.5 3.3 20 GT - 1830 4240 1800 400 1800 450 995 30 11 5 40 GT - 2035 4640 2000 450 2000 450 1095 35 11 6 40 GT - 2440 5560 ※2200 520 2400 570 1295 40 15 8 85 GT - 2642 5970 2600 570 2605 570 1397.5 42 15 11 85 GT - 2663 5970 2600 570 2605 570 1397.5 63 18.5 14 120 GT-30100 7416 3000 650 3000 1216 1625 100 22 20 180 GT-30150 7416 3000 650 3000 1216 1625 150 37 25 250 ※2440まではコンテナ・インに対応。Ｂ≠Ｄ 型式の説明 例 ＧＴ－１２０８ 反転板Ｄ寸法 最大反転荷重 6 ※ 本カタログの数値は不断の研究改良により予告なく変更する場合があります。 7 C B D

「世界の反転事故を “０” にする」 それが我が社の使命です。 デンソン株式会社 〒 340 – 0808 埼玉県八潮市緑町 1 – 14 – 20 TEL : 048 – 995 – 5471 FAX : 048 – 997 – 3909 E-MAIL : email@denson.co.jp URL : https://www.denson.co.jp/ V.25.06
