[NEW]反転機 DENSON SSシリーズ （床置き専用超小型反転機） ３～５トン用　2026年版

DENSON ２０２６年最新版 1 3～５トン用 2 3 ＳＳシリーズ 床置き専用超小型反転機 5 6 7

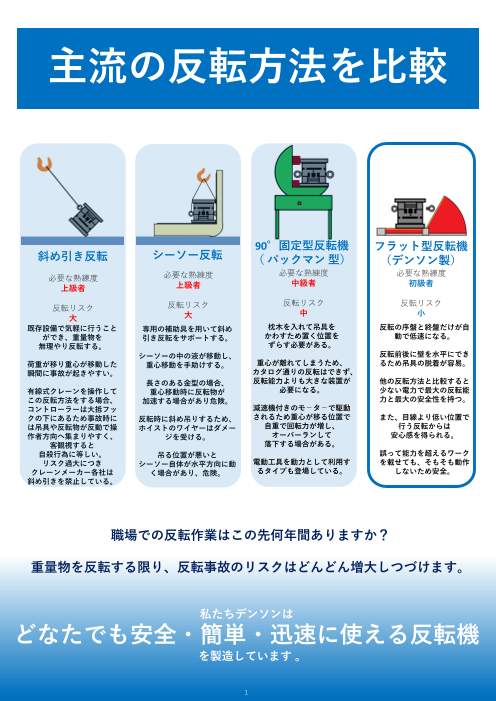

主流の反転方法を比較 90°固定型反転機 フラット型反転機 斜め引き反転 シーソー反転 （パックマン型） （デンソン製） 必要な熟練度 必要な熟練度 必要な熟練度 必要な熟練度 上級者 上級者 中級者 初級者 反転リスク 反転リスク 反転リスク 反転リスク 大 大 中 小 既存設備で気軽に行うこと 専用の補助具を用いて斜め 枕木を入れて吊具を 反転の序盤と終盤だけが自 ができ、重量物を 引き反転をサポートする。 かわすため置く位置を 動で低速になる。 無理やり反転する。 ずらす必要がある。 シーソーの中の液が移動し、 反転前後に壁を水平にでき 荷重が移り重心が移動した 重心移動を手助けする。 重心が離れてしまうため、 るため吊具の脱着が容易。 瞬間に事故が起きやすい。 カタログ通りの反転はできず、 長さのある金型の場合、 反転能力よりも大きな装置が 他の反転方法と比較すると 有線式クレーンを操作して 重心移動時に反転物が 必要になる。 少ない電力で最大の反転能 この反転方法をする場合、 加速する場合があり危険。 力と最大の安全性を持つ。 コントローラーは大抵フッ 減速機付きのモ－タ－で駆動 クの下にあるため事故時に 反転時に斜め吊りするため、 されるため重心が移る位置で また、目線より低い位置で は吊具や反転物が反動で操 ホイストのワイヤーはダメー 自重で回転力が増し、 行う反転からは 作者方向へ集まりやすく、 ジを受ける。 オーバーランして 安心感を得られる。 客観視すると 落下する場合がある。 自殺行為に等しい。 吊る位置が悪いと 誤って能力を超えるワーク リスク過大につき シーソー自体が水平方向に動 電動工具を動力として利用す を載せても、そもそも動作 クレーンメーカー各社は く場合があり、危険。 るタイプも登場している。 しないため安全。 斜め引きを禁止している。 職場での反転作業はこの先何年間ありますか？ 重量物を反転する限り、反転事故のリスクはどんどん増大しつづけます。 私たちデンソンは どなたでも安全・簡単・迅速に使える反転機 を製造しています。 1

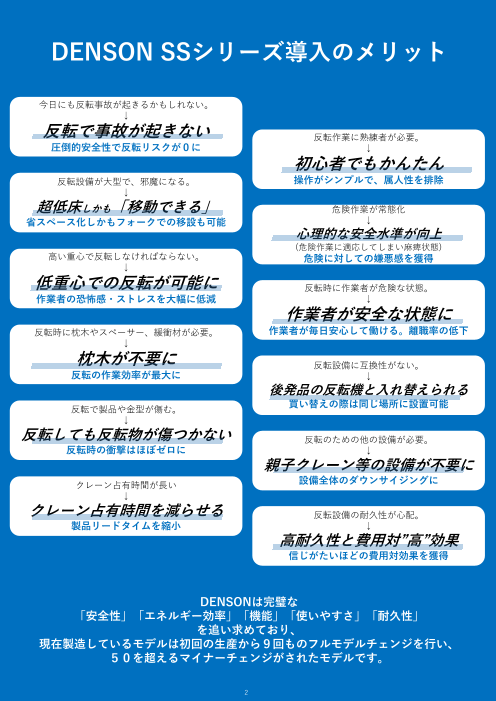

DENSON SSシリーズ導入のメリット 今日にも反転事故が起きるかもしれない。 ↓ 反転で事故が起きない 反転作業に熟練者が必要。 圧倒的安全性で反転リスクが０に ↓ 初心者でもかんたん 反転設備が大型で、邪魔になる。 操作がシンプルで、属人性を排除 ↓ 超低床しかも「移動できる」 危険作業が常態化 省スペース化しかもフォークでの移設も可能 ↓ 心理的な安全水準が向上 (危険作業に適応してしまい麻痺状態) 高い重心で反転しなければならない。 危険に対しての嫌悪感を獲得 ↓ 低重心での反転が可能に 反転時に作業者が危険な状態。 作業者の恐怖感・ストレスを大幅に低減 ↓ 作業者が安全な状態に 反転時に枕木やスペーサー、緩衝材が必要。 作業者が毎日安心して働ける。離職率の低下 ↓ 枕木が不要に 反転設備に互換性がない。 反転の作業効率が最大に ↓ 後発品の反転機と入れ替えられる 買い替えの際は同じ場所に設置可能 反転で製品や金型が傷む。 ↓ 反転しても反転物が傷つかない 反転のための他の設備が必要。 反転時の衝撃はほぼゼロに ↓ 親子クレーン等の設備が不要に 設備全体のダウンサイジングに クレーン占有時間が長い ↓ クレーン占有時間を減らせる 反転設備の耐久性が心配。 製品リードタイムを縮小 ↓ 高耐久性と費用対”高”効果 信じがたいほどの費用対効果を獲得 DENSONは完璧な 「安全性」「エネルギー効率」「機能」「使いやすさ」「耐久性」 を追い求めており、 現在製造しているモデルは初回の生産から９回ものフルモデルチェンジを行い、 ５０を超えるマイナーチェンジがされたモデルです。 2

DENSON SSシリーズの特徴と機能 重心シフト 超低重心反転 超省スペース運用 警戒音声機能 簡易移設機能 レイアウト変更時には 最も有利な重心で反転 安心な低位置反転 スペースを有効利用 ブザー音で注意喚起 即移設可能 ※３トン用のみ 停電保護機能 負荷自動判別機能 半自動運転機能 操作自動継続機能 速度自動制御機能 常時ブレーキ機能 どちらのテーブルに 初めから終わりまでを 自動運転停止時も 非作動時は常に 反転中は安全な速度に あるかを自動で判別 ワンプッシュ操作 かんたんに操作を継続 完全ロック 自動で変速 コンパクト インターロック 片手運転防止機能 手動運転機能 非常停止機能 機能 世界一小さいから 防護柵等を連動制御 ２ボタン同時操作で 半自動運転と手動運転の 操作の無効化 職場の視界を遮らない 「挟まれ」を防止 ２WAY操作 摺動部 イージーアクセス 油温監視機能 モーター監視機能 電源遮断機能 外部給油機能 オイルサーモ 機外からのグリス給油 機外からのオイル交換も 温度センサー内蔵 異常時の自動遮断 センサー内蔵 モーター搭載 ご注意 粉塵侵入防止機能 オプション 定期点検警告機能 オプション 異電圧非対応 無線リモコン 反転板保護材 ＳＳシリーズは日本国内 電圧でのみ動作します。 異電圧でご利用の際は 蛇腹で異物から防護 一定条件で 反転前に隅々まで 反転機ＧＴシリーズを 色による警戒 点検を自動警告 安全確認が可能 ＭＣナイロンを装着 お選びください。 特殊対応 要望がある際に以下の対応ができる場合があります。 ・完全自動運転 ・異電圧対応 ・シーケンサ変更 ・防水対応 ・積層表示灯追加 ・自動化対応 ・反転板延長 ・治具製作 ・防腐食対応 ・単動操作化 ・固定コントローラー・長尺物対応 ・フォークリフト搬送対応 ・音声パトライト ・多頻度反転対応 ・別置き制御盤 ・突起物対応 ・１８０°反転対応 ・片側傾斜対応 ・表面保護 3

反転機 DENSON ＳＳシリーズ （超低床９０°反転タイプ） 3トン用 ５トン用 ご用途 射出成型金型 金型の分解作業に。 機械フレーム 機械加工のワーク反転に。 製品・材料 自社製品や材料の反転に。 世界中の日系企業の工場で最も多く使用されている ロール材料 世界最小の反転機は驚くほど小型で、 プレス部品の製造時に。 「誰でも」「驚くほど簡単に」「極めて安全に」 重量物を９０度反転できます。 大型資材 大型の資材製造時に。 ３トン用はフォークリフトなどで簡単に移動する事もできます。 なぜＳＳシリーズが選ばれるのか？ 瞬時に 安全なのに 超小型 移設可能 速い 圧倒的実績 ※３トン用のみ 多彩なオプション 完全自動運転に対応 ※要安全柵（またはエリアセンサー） パトライトスタンド 無線リモコン 単動操作化 固定コントローラーの設置 3 4

動作フロー ①自動検知＆上昇 ②90°になる ③反転開始 ④反転完了 ⑤壁面が下降 ⑥反転機停止 反転機操作方法 １ 反転可否を調べる ※ 曲線よりも内側になる反転物の反転が可能ですが、 偏平な重量物など重心点の位置で曲線は変わります。 ２ 安全な距離まで離れてコントロ－ラ－で操作 半自動で反転 手動運転も可能 4 5

設置タイプ 床置き専用 （埋込型をご希望の際は反転機ＧＴシリーズをお選びください。） ３トン用 ５トン用 反転機下部に補助脚（３トン用のみ） 電源につなげば設置後すぐに利用が可能。 が付属し、移設が容易。 （※画像は国内向け梱包時の荷姿） SSシリーズ 外観寸法図 作動方式 ：油圧式 電源電圧 ： AC200／220V 50／60Hz ３相 反転板上面： 平鉄板仕様 F F D A F ＳＳシリーズ標準機 機種一覧 外寸寸法（ mm ) 最大反転 モ－タ－ 機械 タンク 型式 A B C D Ｆ 荷重 容量 重量 油量 （ ton / F ） （ kw ） （ ton ） （ ﾘｯﾄﾙ ） SS – 903N3 1930 900 303 900 517 3 2.2 0.6 4 SS – 1005N2 2160 1000 305 1000 580 5 2.2 1.1 4 型式の説明 例 ＳＳ－１００５ 反転板Ｄ寸法 最大反転荷重 ※ 本カタログの数値は不断の研究改良により予告なく変更する場合がありますのでご了承下さい。 6 V.25.11 C B D

「世界の反転事故を “０” にする」 それが我が社の使命です。 デンソン株式会社 〒 340 – 0808 埼玉県八潮市緑町 1 – 14 – 20 TEL : 048 – 995 – 5471 FAX : 048 – 997 – 3909 E-MAIL : email@denson.co.jp URL : https://www.denson.co.jp/
