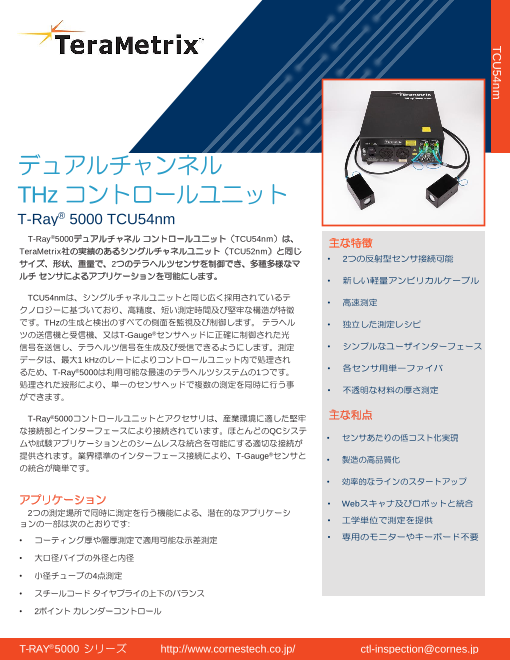

デュアルチャンネル THz コントロールユニット T-Ray® 5000 TCU54nm T-Ray®5000デュアルチャネル コントロールユニット（TCU54nm）は、 主な特徴 TeraMetrix社の実績のあるシングルチャネルユニット（TCU52nm）と同じ • 2つの反射型センサ接続可能 サイズ、形状、重量で、2つのテラヘルツセンサを制御でき、多種多様なマ ルチ センサによるアプリケーションを可能にします。 • 新しい軽量アンビリカルケーブル TCU54nmは、シングルチャネルユニットと同じ広く採用されているテ • 高速測定 クノロジーに基づいており、高精度、短い測定時間及び堅牢な構造が特徴 です。THzの生成と検出のすべての側面を監視及び制御します。 テラヘル • 独立した測定レシピ ツの送信機と受信機、又はT-Gauge®センサヘッドに正確に制御された光 信号を送信し、テラヘルツ信号を生成及び受信できるようにします。測定 • シンプルなユーザインターフェース データは、最大1 kHzのレートによりコントロールユニット内で処理され るため、T-Ray®5000は利用可能な最速のテラヘルツシステムの • 各センサ用単一ファイバ 1つです。 処理された波形により、単一のセンサヘッドで複数の測定を同時に行う事 • 不透明な材料の厚さ測定 ができます。 T-Ray®5000コントロールユニットとアクセサリは、産業環境に適した堅牢 主な利点 な接続部とインターフェースにより接続されています。ほとんどのQCシステ • センサあたりの低コスト化実現 ムや試験アプリケーションとのシームレスな統合を可能にする適切な接続が 提供されます。業界標準のインターフェース接続により、T-Gauge®センサと • 製造の高品質化 の統合が簡単です。 • 効率的なラインのスタートアップ アプリケーション • Webスキャナ及びロボットと統合 2つの測定場所で同時に測定を行う機能による、潜在的なアプリケーシ ョンの一部は次のとおりです: • 工学単位で測定を提供 • コーティング厚や層厚測定で適用可能な示差測定 • 専用のモニターやキーボード不要 • 大口径パイプの外径と内径 • 小径チューブの4点測定 • スチールコード タイヤプライの上下のバランス • 2ポイント カレンダーコントロール T-RAY® 5000 シリーズ http://www.cornestech.co.jp/ ctl-inspection@cornes.jp TCU54nm

テラヘルツ デュアルチャンネル コントロールユニット T-Ray® 5000 TCU54nm パラメータ 仕様内容 単位 コメント 最大測定可能厚さ範囲 12, 25, 50 又は 100 mm 測定対象の材料により異なります 測定レート 100 及び 1000 Hz 測定範囲により決定します 外部モニター用コネクタ VGA A/D ダイナミックレンジ 16 bit 動作温度範囲 0 - 50 °C 20 - 90% RH 結露無し 電流要件 < 4 Amps 110/240 VAC, 50/60 Hz 自動検出 サイズ (W x H x D) 44.5 x 54.6 x 19.1 cm 最小サイズ 重量 18.2 kg USBポート数 4 イーサネットポート数 3 2つの独立したIPアドレス デジタルインターフェイス 16 入力及び出力 エンコーダ入力 6 高速タイプ オーダ情報 付属品 一般的な構成内容 タイプ標準電源ケーブル • テラヘルツ コントローラ • US • アンビリカルケーブル (5, 10,又は30 m) • オンライン対応トランシーバ • ウォール、シェルフ又はラックマウントキット • T-Ray® Server Basic及びT-Gauge® ソフトウェア 業界をリードする規制順守 Underwriters Laboratoriesにより認定されたT-Ray 5000イン テリジェントTCUは、CEマークを取得しており、FDA CDRH 産業機材営業本部 検査機器東京チーム laser safety regulationに完全に準拠しております。又、FCC 〒105-0014 東京都港区芝3-5-1 コーンズハウス part18 regulationを満たすことがテスト済みです。 Tel: 03-5427-7560 http://www.cornestech.co.jp/ ctl-inspection@cornes.jp
