紛体や顆粒製品等の搬送にばっちりな大吸込量エジェクタ！
バキュームコンベア SECシリーズは、低真空圧かつ吸込量を多く必要とするアプリケーションに適した真空発生器です。
特に、お米やコーヒー豆やペレット、紛体、液体等の吸込み・搬送にばっちりです。
発泡材や織物、紙等の通気性の高いワークの搬送にも有効です。
【特長】
○低真空圧かつ大吸込み量
→通気性のあるワークやバラ荷・粉体の搬送に最適
○5つのサイズをラインアップ
→アプリケーションに必要な能力に合わせて選択可能
○選べる材質
→アルマイト処理されたアルミニウムまたは腐食に強いステンレス製をご用意
詳しくはお問い合わせ、もしくはカタログをご覧ください。
このカタログについて
| ドキュメント名 | 【バラ荷や粉体の搬送に！】バキュームコンベア SEC |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 585.5Kb |
| 登録カテゴリ | |
| 取り扱い企業 | シュマルツ株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

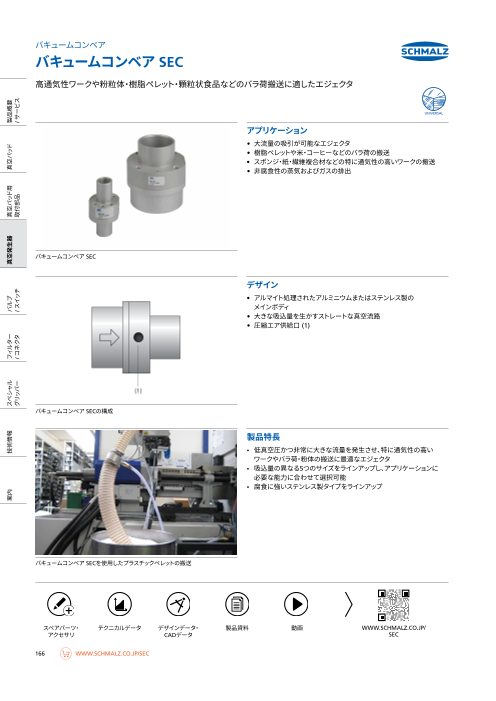

Page1
バキュームコンベア
バキュームコンベア SEC
高通気性ワークや粉粒体・樹脂ペレット・顆粒状食品などのバラ荷搬送に適したエジェクタ
UNIVERSAL
アプリケーション
• 大流量の吸引が可能なエジェクタ
• 樹脂ペレットや米・コーヒーなどのバラ荷の搬送
• スポンジ・紙・繊維複合材などの特に通気性の高いワークの搬送
• 非腐食性の蒸気およびガスの排出
バキュームコンベア SEC
デザイン
• アルマイト処理されたアルミニウムまたはステンレス製の
メインボディ
• 大きな吸込量を生かすストレートな真空流路
• 圧縮エア供給口 (1)
バキュームコンベア SECの構成
製品特長
• 低真空圧かつ非常に大きな流量を発生させ、特に通気性の高い
ワークやバラ荷・粉体の搬送に最適なエジェクタ
• 吸込量の異なる5つのサイズをラインアップし、アプリケーションに
必要な能力に合わせて選択可能
• 腐食に強いステンレス製タイプをラインアップ
バキュームコンベア SECを使用したプラスチックペレットの搬送
スペアパーツ・ テクニカルデータ デザインデータ・ 製品資料 動画 WWW.SCHMALZ.CO.JP/
アクセサリ WWW.
CADデータ SCHMALZ.COM/
アクセサリ CADデータ SEC
ECBPMI
166 WWW.SCHMALZ.CO.JP/SEC
案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要
グリッパー / コネクタ / スイッチ 取付部品 / サービス
Page2
バキュームコンベア
バキュームコンベア SEC
高通気性ワークや粉粒体・樹脂ペレット・顆粒状食品などのバラ荷搬送に適したエジェクタ
形式表示方法
SEC – 100 – A2
1 2 3
1 – 製品仕様 2 – ノズル径 3 – 本体材質
タイプ 種類 タイプ サイズ タイプ 種類
SEC バキュームコンベア (例) 100 Ø 10 mm 無記号 陽極酸化アルミニウム
A2 ステンレス
製品コード: 製品本体
タイプ 製品コード
SEC-60 10.02.01.01079
SEC-60-A2 10.02.01.01155
SEC-100 10.02.01.00078
SEC-100-A2 10.02.01.01691
SEC-200 10.02.01.00079
SEC-200-A2 10.02.01.01326
SEC-400 10.02.01.00080
SEC-400-A2 10.02.01.01620
SEC-750 10.02.01.00081
テクニカルデータ
タイプ ノズル径 最大真空圧 最大吸込量 エア消費量 作動圧 推奨ホース内径 作動温度 本体質量
[mm] [kPa](1) [l/min](1)(2) [m³/h](1)(2) [l/min](1) [m³/h](1) [MPa] [mm](3) [°C] [g]
SEC-60 6 -24.5 215 12.9 140 6.6 0.2 ～ 0.5 4 -20 ～ 80 40
SEC-60-A2 6 -24.5 215 12.9 140 6.6 0.2 ～ 0.5 4 -20 ～ 80 91
SEC-100 10 -17.0 610 36.6 190 11.1 0.2 ～ 0.6 6 -20 ～ 80 70
SEC-100-A2 10 -17.0 610 36.6 190 11.1 0.2 ～ 0.6 6 -20 ～ 80 206
SEC-200 20 -6.0 1,370 82.5 290 17.4 0.2 ～ 0.6 6 -20 ～ 80 180
SEC-200-A2 20 -6.0 1,370 82.5 290 17.4 0.2 ～ 0.6 6 -20 ～ 80 511
SEC-400 40 -2.5 2,250 135.0 500 26.7 0.2 ～ 0.6 9 -20 ～ 80 525
SEC-400-A2 40 -2.5 2,250 135.0 500 26.7 0.2 ～ 0.6 9 -20 ～ 80 1,475
SEC-750 75 -0.5 8,640 518.4 770 46.2 0.2 ～ 0.6 12 -20 ～ 80 2,350
※本カタログに記載しているエジェクタの流量はすべて、参照基準大気 [ANR（] 温度20°C、湿度65%、絶対圧101.3 kPa）に準拠しています。
※推奨供給エア品質: ISO 8573-1、クラス 7-4-4、フィルターでろ過済み (40 µm)、非含油
※吸引側は完全には閉じないでください。
(1)作動圧: 0.45 MPa
(2)排気ホースがない場合の値です。公差は+/-10%です。排気ホースが長くなるほど、吸込量は減少します。
(3)ホース長さ: 最大2 m
WWW.SCHMALZ.CO.JP/SEC 167
