移動式真空バランサー JumboFlex Picker / JumboFlex Mobile

移動式真空バランサー ジ ャ ン ボ フ レ ッ ク ス ピ ッ カ ー JumboFlex Picker ジ ャ ン ボ フ レ ッ ク ス モ バ イ ル JumboFlex Mobile Edition 4

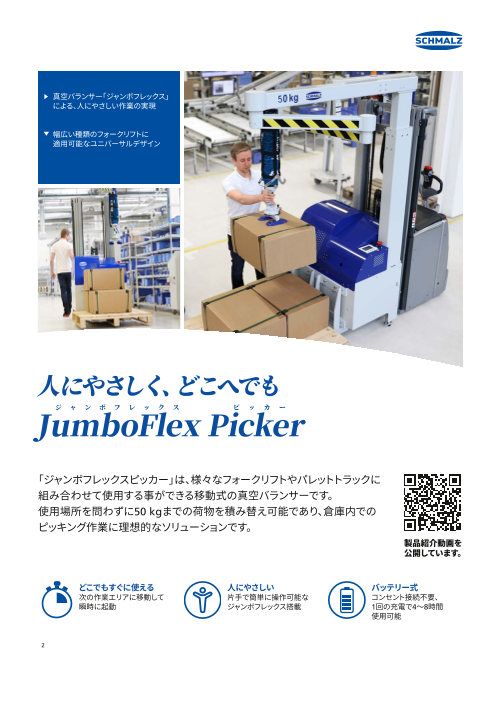

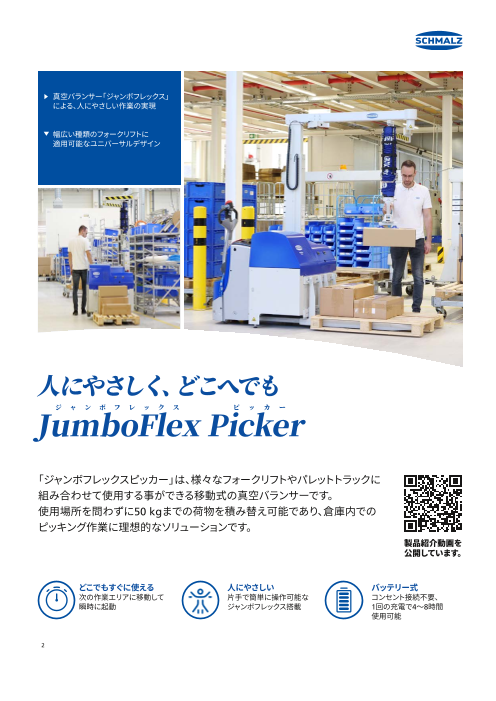

真空バランサー「ジャンボフレックス」 による、人にやさしい作業の実現 幅広い種類のフォークリフトに 適用可能なユニバーサルデザイン 人にやさしく、どこへでも ジ ャ ン ボ フ レ ッ ク ス ピ ッ カ ー JumboFlex Picker 「ジャンボフレックスピッカー」は、様々なフォークリフトやパレットトラックに 組み合わせて使用する事ができる移動式の真空バランサーです。 使用場所を問わずに50 kgまでの荷物を積み替え可能であり、倉庫内での ピッキング作業に理想的なソリューションです。 製品紹介動画を 公開しています。 どこでもすぐに使える 人にやさしい バッテリー式 次の作業エリアに移動して 片手で簡単に操作可能な コンセント接続不要、 瞬時に起動 ジャンボフレックス搭載 1回の充電で4～8時間 使用可能 2

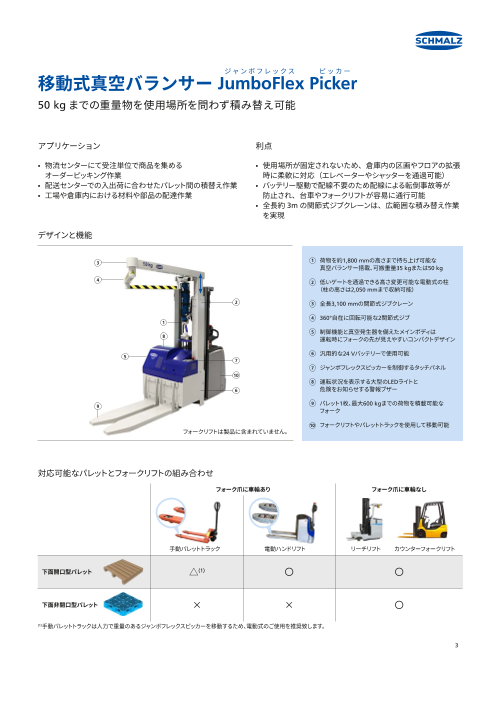

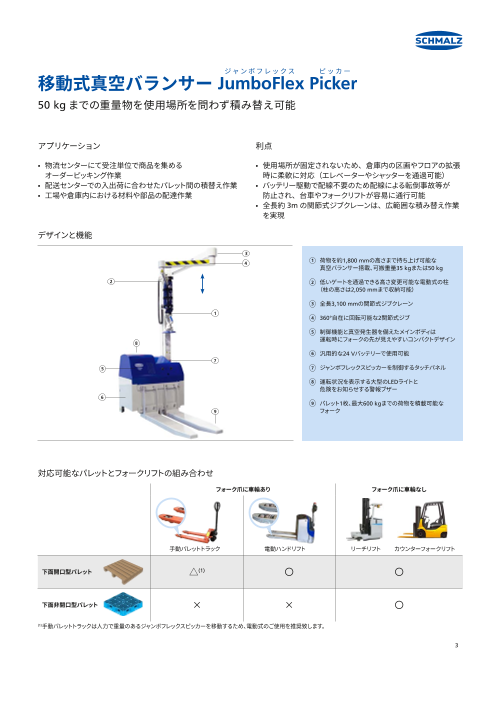

ジ ャ ン ボ フ レ ッ ク ス ピ ッ カ ー 移動式真空バランサー JumboFlex Picker 50 kg までの重量物を使用場所を問わず積み替え可能 アプリケーション 利点 • 物流センターにて受注単位で商品を集める • 使用場所が固定されないため、倉庫内の区画やフロアの拡張 オーダーピッキング作業 時に柔軟に対応（エレベーターやシャッターを通過可能） • 配送センターでの入出荷に合わせたパレット間の積替え作業 • バッテリー駆動で配線不要のため配線による転倒事故等が • 工場や倉庫内における材料や部品の配達作業 防止され、台車やフォークリフトが容易に通行可能 • 全長約 3m の関節式ジブクレーンは、広範囲な積み替え作業 を実現 デザインと機能 3 1 4 荷物を約1,800 mmの高さまで持ち上げ可能な 真空バランサー搭載、可搬重量35 kgまたは50 kg 2 2 低いゲートを通過できる高さ変更可能な電動式の柱 （柱の高さは2,050 mmまで収納可能） 3 全長3,100 mmの関節式ジブクレーン 1 4 360°自在に回転可能な2関節式ジブ 5 制御機能と真空発生器を備えたメインボディは 運転時にフォークの先が見えやすいコンパクトデザイン 8 6 汎用的な24 Vバッテリーで使用可能 7 5 7 ジャンボフレックスピッカーを制御するタッチパネル 8 運転状況を表示する大型のLEDライトと 危険をお知らせする警報ブザー 6 9 パレット1枚、最大600 kgまでの荷物を積載可能な 9 フォーク 対応可能なパレットとフォークリフトの組み合わせ フォーク爪に車輪あり フォーク爪に車輪なし 手動パレットトラック 電動ハンドリフト リーチリフト カウンターフォークリフト 下面開口型パレット △(1) 〇 〇 下面非開口型パレット × × 〇 (1) 手動パレットトラックは人力で重量のあるジャンボフレックスピッカーを移動するため、電動式のご使用を推奨致します。 3

ジ ャ ン ボ フ レ ッ ク ス ピ ッ カ ー 移動式真空バランサー JumboFlex Picker 特長・利点 運転のオン・オフや設定変更を行うタッチ 運転開始後に自動的にスタンドが伸長し、 運転状況をわかりやすくお知らせする パネル。シンプルで分かりやすく、どなた 姿勢を安定。 LEDバー。 でも簡単に操作可能。（日本語を含んだ 多言語対応） 2連式の関節式ジブクレーンは360°自在に 移動中にジブを安全な位置に固定し、 速やかに交換できるバッテリートレー。 回転し、広範囲での作業を実現。 コンパクトに収納する電磁ロック機構。 装置内で充電する事も可能。即時に 再始動可能。 バッテリーと充電器 バッテリーの仕様 電圧 [V] 5時間率容量 [Ah] 寸法 [mm] 重量 [kg] DC 24 480 W500 x W600 x H462 約380 ※ バッテリーの消耗は、真空ポンプの実稼働時間によって変わります。真空ポンプの稼働時間の目安は、1回の充 電につきフル稼働時で4時間、エコモードの場合は4.5時間です。 バッテリー バッテリー用充電器の仕様 入力 出力 蓄電池 周波数 [Hz] 定格電圧 [V] 定格電圧 [V] 定格電流 [A] 蓄電池電圧 [V] 蓄電池容量 [Ah] 50 / 60 3相 AC200 / 230 DC 25 - 31 DC 100 - 35 DC 24 460 - 565 充電時間 [h] 出力コネクタ 寸法 [mm] 重量 [kg] 8 APP社　SB175（ グレー） W340 x W450 x H367 約45 バッテリー用充電器 4

ジ ャ ン ボ フ レ ッ ク ス ピ ッ カ ー 移動式真空バランサー JumboFlex Picker テクニカルデータ（可搬重量 35 kg または 50 kg） 1,500 950 700 ジャンボフレックスピッカーの寸法図 関節式ジブクレーンの作業範囲 [mm] タイプ 寸法 [mm] 重量(2) L1 L2 L3 L4 L5 W1 H4 H5 [kg] JU-FLEX-PICKER 710 2,400 1,500 700 910 950 910 730 830 (2)バッテリー込の重量です。 タイプ 寸法 [mm](3) H1 H2 H3(4) Z 高さ 最低高さ 最高高さ 最低高さ 最高高さ リフト高さ リフト高さ 最大リフト （移動中） （作業中） （作業中） （作業中） （作業中） 最低 最高 ストローク JU-FLEX-PICKER 2,050 2,500 2,880 2,340 2,720 130 – 1,430 510 – 1,810 1,300 (3)全ての寸法は概算値です。標準の円形吸着パッド使用時の値のため、他のアタッチメントの使用時は、値に差異が生じる場合があります。 (4)リフティングユニット持ち上げ時の一般的な公差は+/-50 mmです。フォークリフト（爪）の高さを、上記の値に加算する必要があります。 2,500 持ち上げ高さ – 2,880 最低: 130 – 1,430 2,050 最高: 510 – 1,810 右側クレーンタイプ 左側クレーンタイプ フォークリフトで移動中のクレーン ピッキング作業中のクレーン柱高さと 柱高さ [mm] 持ち上げ高さ [mm] フォークタイプ (5) 寸法 [mm] W2 W3 L6 H6 EPALパレット用のフォーク 196 270 – 535 1,150 70 GMAパレット用のフォーク 260 330 – 485 1,150 70 (5)EPALパレット（ユーロパレット）は、ヨーロッパの標準パレットです。GMAパレットは、アメリカの標準パレットです。 ご使用されているパレットの差込口に入るサイズのフォークタイプをお選びください。 5

移動式真空バランサー「ジャンボ フレックスモバイル」を使用した フレキシブルなオーダーピッキング 作業 コンパクトなサイズのため、フォーク リフトに載せて必要な場所へ容易に 運搬可能 今日はここ、明日はあそこで ジ ャ ン ボ フ レ ッ ク ス モ バ イ ル JumboFlex Mobile 「ジャンボフレックスモバイル」は、さまざまな現場で柔軟に使用できる 移動式ハンドリングソリューションです。 電源接続またはバッテリーで駆動し、フォークリフトで容易に移動できるため、 必要な場所ですぐに使用できます。 高さ調整可能なクレーンにより作業高さを最適化でき、 製品紹介動画を 移動・設置もコンパクトに行えます。 公開しています。 コンパクト設計 低騒音設計 選べる電源供給タイプ 次の作業場所への 遮音性に優れた本体構造 3相200Vまたは 移動が容易 により、ノイズレベルの バッテリーで駆動し、 低減を実現 現場に合わせて選択可能 6

ジ ャ ン ボ フ レ ッ ク ス モ バ イ ル 移動式真空バランサー JumboFlex Mobile 50 kg までの重量物を搬送可能な移動式の真空バランサー アプリケーション 利点 • 稼働ラインに合わせて行うパレットの積み替え作業 • 作業場所を変えてフレキシブルに使用可能 • 物流倉庫でのオーダーピッキング作業 • 継続的な使用にも最適な電源タイプ (三相200V) と、 • 工場内物流や入出荷作業 よりフレキシブルに使用できるバッテリータイプをラインアップ • 加工機への材料投入作業 • 天井が低い場合には低全高タイプ（電源接続のみ）も選択可能 デザイン 3 1 荷物を1,920 mm（低全高タイプは1,400 mm）の高さまで 2 持ち上げ可能な真空バランサー搭載、 可搬重量35 kgまたは50 kg 2 高さ変更可能な電動式の柱（左側タイプのみ）、 1 柱の収納高さは2,210 mm（低全高タイプ：1,966 mm、 バッテリータイプ：2,190 mm） 3 全長3,100 mmの関節式ジブクレーン 5 4 4 真空発生器と運転状況を表示するLEDライトを備えた メインボディ 5 電源タイプ（標準）の制御部: 柱の昇降のみ操作可能なボタン式 バッテリータイプと電源タイプ（低全高）の制御部: 各種設定や運転データをモニタリング可能なタッチパネル式 片手で直感的に操作できる真空バラン メインボディ搭載の大きく見やすいLED 高さ調整が可能な柱と、省スペースに サー「ジャンボフレックス」を搭載して バーは、装置の運転状況を分かりやすく 収納できる2連式の関節式ジブにより、 おり、負荷のない搬送作業を実現。 お知らせ。 コンパクトなサイズでの移動を実現。 バッテリータイプは、専用バッテリーキャ 電源タイプは、三相200Vの標準的な産業 電源タイプ（標準）の制御部は、上写真の リア（オプション）により交換が容易。即時 用電源が接続できる場所であれば、どこで ようなボタン式のシンプルな仕様。 の再稼働が可能。 も使用可能。 バッテリータイプと電源タイプ（低全高） は、タッチパネル式。 7

ジ ャ ン ボ フ レ ッ ク ス モ バ イ ル 移動式真空バランサー JumboFlex Mobile テクニカルデータ（可搬重量 35 kg または 50 kg） ジャンボフレックスモバイルの寸法図 作業場所を移動して荷物の積み替えが可能なジャンボフレックスモバイル タイプ 電源供給 耐荷重 重量 寸法 [mm] [kg] L1 L2 L3 L4 L5 W1 JU-FLEX-MOBILE（標準/低全高） 三相200V 35 / 50 1,300 825 2,285 1,500 700 910 1,025 JU-FLEX-MOBILE-BATTERY バッテリー 35 / 50 1,030 845 2,265 1,500 700 910 1,045 タイプ 制御部 寸法 [mm](6) H1 H2 H3(7) Z 高さ 最低高さ 最高高さ 最低高さ 最高高さ リフト高さ リフト高さ 最大リフト （移動中） （作業中） （作業中） （作業中） （作業中） 最低 最高 ストローク JU-FLEX-MOBILE（標準） ボタン 2,210 2,620 3,100 2,490 2,950 20 - 1,520 420 - 1,920 1,500 JU-FLEX-MOBILE（低全高） タッチパネル 1,966 2,500 2,630 2,365 2,495 150 - 1,400 1,250 JU-FLEX-MOBILE-BATTERY タッチパネル 2,190 2,635 3,025 2,500 2,890 130 - 1,520 510 - 1,900 1,390 (6)全ての寸法は概算値です。標準の円形吸着パッド使用時の値のため、他のアタッチメントの使用時は、値に差異が生じる場合があります。 (7)リフティングユニット持ち上げ時の一般的な公差は+/-50 mmです。 [柱高さ] [柱高さ] 標準 標準: 3,100 [持ち上げ高さ] 標準: 2,210 : 2,620 低全高: 2,500 [持ち上げ高さ] 低全高: 2,630 標準: 420-1,920 低全高: 1,966 標準: 20-1,520 バッテリー: 低全高: 150-1,400 バッテリー: 2,190 バッテリー: 2,635 低全高: 150-1,400 3,025 バッテリー: 510-1,900 バッテリー: 130-1,520 フォークリフトで移動中（作業停止時）の 運転時（作業中）の最低高さ [mm] 運転時（作業中）の最高高さ [mm] クレーン柱高さ [mm] シュマルツ株式会社 本社・横浜営業所 関西営業所 〒224-0027 〒564-0052 神奈川県 横浜市 都筑区 大棚町 3001-7 大阪府 吹田市 広芝町 3-29 エッグビル第三江坂506 【自動搬送用真空機器】（ 名古屋営業所 真空パッド、エジェクタ等） 〒450-0003 TEL: 045-565-5150 / FAX: 045-565-5151 愛知県 名古屋市 中村区 名駅南 4-12-5 ロボット館603 YouTube LinkedIn X Facebook 【 手動搬送システム 】 （ 真空リフター、クレーン等） （テストルーム: 601号室） TEL: 045-565-5140 / FAX: 045-565-5155 福岡営業所 〒812-0016 info@schmalz.co.jp 福岡県 福岡市 博多区 博多駅南4-2-10 南近代ビル5F WWW.SCHMALZ.CO.JP 仙台営業所 (サテライト) © SCHMALZ 2026.06 | 予告なく技術的な変更が行われる場合があります。 | SCHMALZ は、J.Schmalz GmbH社の登録商標です。
