超小型・軽量な真空発生器！インラインエジェクタ SLPシリーズ

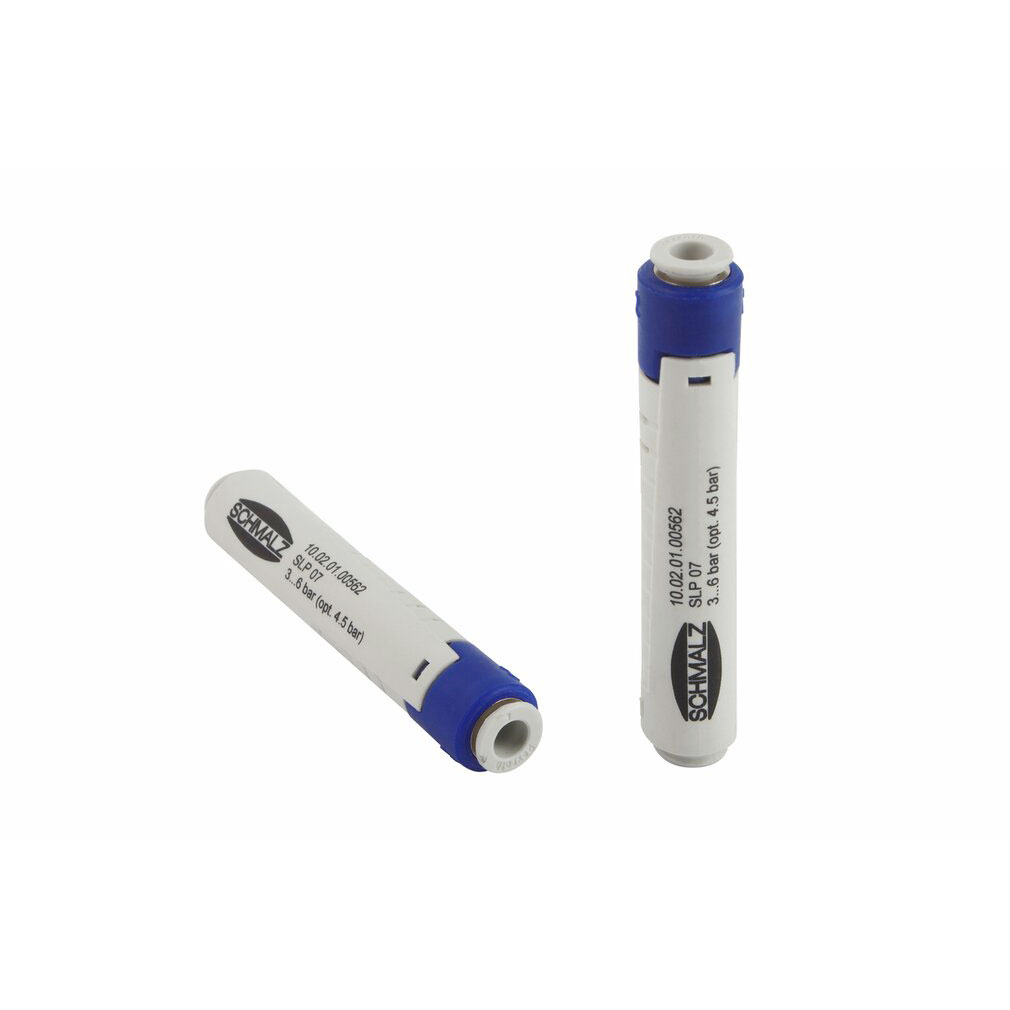

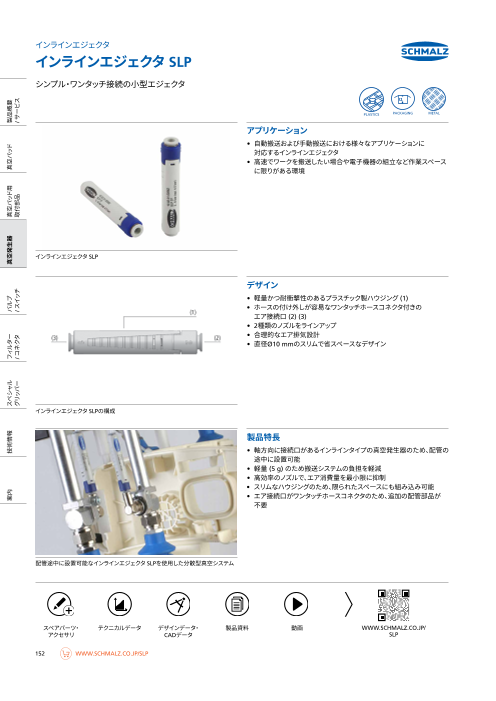

インラインエジェクタ インラインエジェクタ SLP シンプル・ワンタッチ接続の小型エジェクタ PLASTICS PACKAGING METAL アプリケーション • 自動搬送および手動搬送における様々なアプリケーションに 対応するインラインエジェクタ • 高速でワークを搬送したい場合や電子機器の組立など作業スペース に限りがある環境 インラインエジェクタ SLP デザイン • 軽量かつ耐衝撃性のあるプラスチック製ハウジング (1) • ホースの付け外しが容易なワンタッチホースコネクタ付きの エア接続口 (2) (3) • 2種類のノズルをラインアップ • 合理的なエア排気設計 • 直径Ø10 mmのスリムで省スペースなデザイン インラインエジェクタ SLPの構成 製品特長 • 軸方向に接続口があるインラインタイプの真空発生器のため、配管の 途中に設置可能 • 軽量 (5 g) のため搬送システムの負担を軽減 • 高効率のノズルで、エア消費量を最小限に抑制 • スリムなハウジングのため、限られたスペースにも組み込み可能 • エア接続口がワンタッチホースコネクタのため、追加の配管部品が 不要 配管途中に設置可能なインラインエジェクタ SLPを使用した分散型真空システム スペアパーツ・ テクニカルデータ デザインデータ・ 製品資料 動画 WWW.SCHMALZ ア WWW.SCHMALZ.CO.MCO/ .JP/ アククセセササリリ CCAADDデデーータタ SLP ECBPMI 152 WWW.SCHMALZ.CO.JP/SLP 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス

インラインエジェクタ インラインエジェクタ SLP シンプル・ワンタッチ接続の小型エジェクタ 形式表示方法 SLP – 05 – S01 1 2 3 1 ‒ 製品仕様 2 ‒ ノズル径 3 ‒ エア接続口 タイプ 種類 タイプ サイズ タイプ 種類 SLP インラインエジェクタ 05 Ø 0.5 mm S01 ワンタッチホースコネクタ (Ø 4 mm) 07 Ø 0.7 mm 製品コード: 製品本体 タイプ 製品コード SLP-05-S01 10.02.01.00561 SLP-07-S01 10.02.01.00562 テクニカルデータ タイプ 最大真空度 最大吸込量 エア消費量 ノイズレベル 作動圧 推奨ホース内径 作動温度 本体質量 未吸着時 吸着時 圧縮エア側 真空エア側 [%] [l/min](1) [l/min](1) [dB(A)](1) [dB(A)](1) [MPa] [mm](2) [mm](2) [°C] [g] SLP-05-S01 85 8 13 60 52 0.3 ～ 0.6 2 2 0 ～ 60 5 SLP-07-S01 85 16 25 63 63 0.3 ～ 0.6 2 2 0 ～ 60 5 ※本カタログに記載しているエジェクタの流量はすべて、参照基準大気 [ANR（] 温度20°C、湿度65%、絶対圧101.3 kPa）に準拠しています。 ※推奨供給エア品質: ISO 8573-1、クラス 7-4-4、フィルターでろ過済み (40 µm)、非含油 (1)作動圧: 0.45 MPa (2)ホース長さ: 最大2 m WWW.SCHMALZ.CO.JP/SLP 153 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス
