油膜付き鋼板向け 長円ベル型真空パッド SAOXMシリーズ

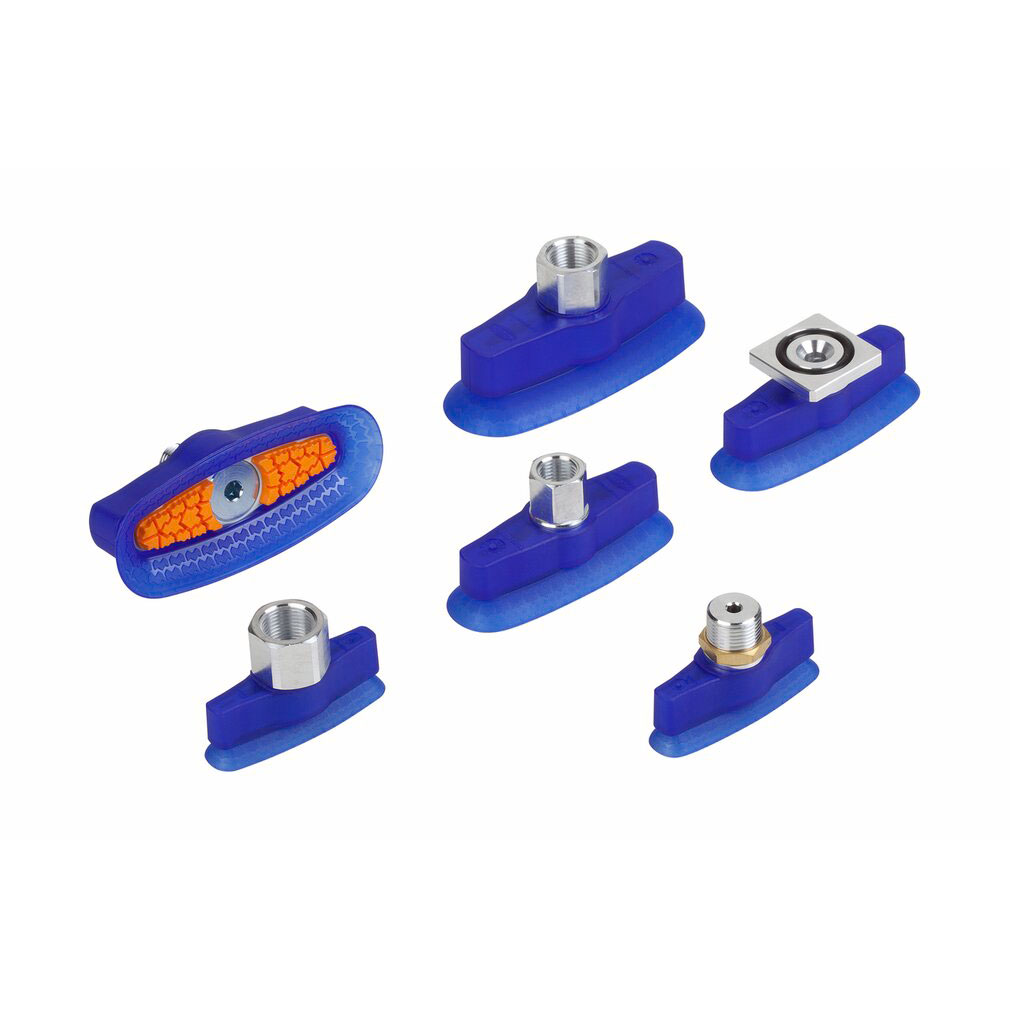

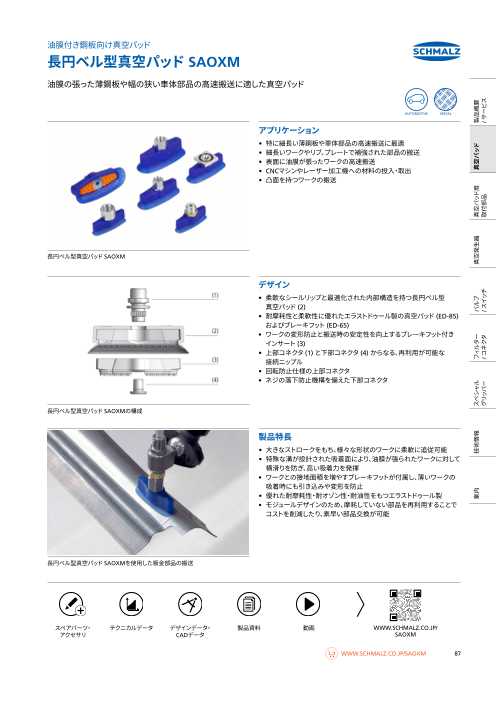

油膜付き鋼板向け真空パッド 長円ベル型真空パッド SAOXM 油膜の張った薄鋼板や幅の狭い車体部品の高速搬送に適した真空パッド AUTOMOTIVE METAL アプリケーション • 特に細長い薄鋼板や車体部品の高速搬送に最適 • 細長いワークやリブ、プレートで補強された部品の搬送 • 表面に油膜が張ったワークの高速搬送 • CNCマシンやレーザー加工機への材料の投入・取出 • 凸面を持つワークの搬送 長円ベル型真空パッド SAOXM デザイン • 柔軟なシールリップと最適化された内部構造を持つ長円ベル型 真空パッド (2) • 耐摩耗性と柔軟性に優れたエラストドゥール製の真空パッド (ED-85) およびブレーキフット (ED-65) • ワークの変形防止と搬送時の安定性を向上するブレーキフット付き インサート (3) • 上部コネクタ (1) と下部コネクタ (4) からなる、再利用が可能な 接続ニップル • 回転防止仕様の上部コネクタ • ネジの落下防止機構を備えた下部コネクタ 長円ベル型真空パッド SAOXMの構成 製品特長 • 大きなストロークをもち、様々な形状のワークに柔軟に追従可能 • 特殊な溝が設計された吸着面により、油膜が張られたワークに対して 横滑りを防ぎ、高い吸着力を発揮 • ワークとの接地面積を増やすブレーキフットが付属し、薄いワークの 吸着時にも引き込みや変形を防止 • 優れた耐摩耗性・耐オゾン性・耐油性をもつエラストドゥール製 • モジュールデザインのため、摩耗していない部品を再利用することで コストを削減したり、素早い部品交換が可能 長円ベル型真空パッド SAOXMを使用した板金部品の搬送 スペアパーツ・ テクニカルデータ デザインデータ・ 製品資料 動画 WWW.SCHMALZ.CO.JP/ アクセサリ WWW.SCHMALZ.COM/ アクセサリ CCAADDデデーータタ SAOXM ECBPMI WWW.SCHMALZ.CO.JP/SAOXM 87 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス

油膜付き鋼板向け真空パッド 長円ベル型真空パッド SAOXM 油膜の張った薄鋼板や幅の狭い車体部品の高速搬送に適した真空パッド 形式表示方法 SAOXM – 60x20 – ED-85 – G1/4-IG 1 2 3 4 1 –製品仕様 2 – パッドサイズ 3 – ゴム材質 タイプ 種類 タイプ サイズ タイプ 材質 SAOXM 長円ベル型真空パッド (例) 60x20 60x20 mm ED-85 エラストドゥール 4 –取付ネジ タイプ 種類 タイプ 種類 M10x1.5-AG M10x1.5 オネジ G1/4-IG 平行 G1/4 メネジ M12x1.5-AG M12x1.5 オネジ G1/4-AG 平行 G1/4 オネジ M12x1.75-AG M12x1.75 オネジ G3/8-IG 平行 G3/8 メネジ M14x1.5-AG M14x1.5 オネジ G3/8-AG 平行 G3/8 オネジ M14x1.0-IG M14x1.0 メネジ RA 角アダプタ (32x32 mm) M16x1.5-AG M16x1.5 オネジ M16x2.0-AG M16x2.0 オネジ 製品コード: 製品本体 タイプ 真空パッド (ネジ付き) M10x1.5-AG M12x1.75-AG M14x1.5-AG M14x1.0-IG M16x1.5-AG SAOXM-60x20-ED-85-... 10.01.24.00025 10.01.24.00048 10.01.24.00029 10.01.24.00051 10.01.24.00054 SAOXM-80x30-ED-85-... 10.01.24.00026 10.01.24.00049 10.01.24.00030 10.01.24.00052 10.01.24.00055 SAOXM-100x40-ED-85-... 10.01.24.00027 - 10.01.24.00031 - - タイプ 真空パッド (ネジ付き) G1/4-AG G1/4-IG G3/8-AG G3/8-IG RA SAOXM-60x20-ED-85-... 10.01.24.00033 10.01.24.00013 10.01.24.00036 10.01.24.00017 10.01.24.00021 SAOXM-80x30-ED-85-... 10.01.24.00034 10.01.24.00014 10.01.24.00037 10.01.24.00018 10.01.24.00022 SAOXM-100x40-ED-85-... 10.01.24.00035 10.01.24.00015 10.01.24.00038 10.01.24.00019 10.01.24.00023 ※材質の詳細につきましては「真空パッドの材質」(44ページ)をご覧ください。 製品コード: スペアパーツ スペアパーツはホームページでご覧いただけます。製品本体の製品コード（11桁の数字）でご検索ください。｜ WWW.SCHMALZ.CO.JP ※ホームページに掲載していない製品が一部ございます。検索で見つからない場合は、お問い合わせください。 テクニカルデータ タイプ 吸着力 水平方向の力 水平方向の力 内容積 ワークの最小曲率半径 推奨ホース内径(最長 2 m) (油付き) [N](1) [N](2) [N](2) [cm³] [mm] [mm] SAOXM-60x20-... 56 44 62 5 10 4 SAOXM-80x30-... 105 110 134 13 20 4 SAOXM-100x40-... 173 135 156 24 32 6 (1)記載の吸着力は、真空圧 -60 kPaで、滑らかで乾燥した表面のワークを吸着した場合の理論値です。安全率は含まれません。 (2)記 載の水平方向の力は、真空圧 -60 kPaで、乾燥または油が付着した滑らかかつ平らな表面のワークを吸着した場合の実測値です。 ワーク表面の特性により、実際の値はこれらの値と異なる場合があります。 88 WWW.SCHMALZ.CO.JP/SAOXM 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス
