油膜付き鋼板向け ベル型ベローズ真空パッド SAXBシリーズ

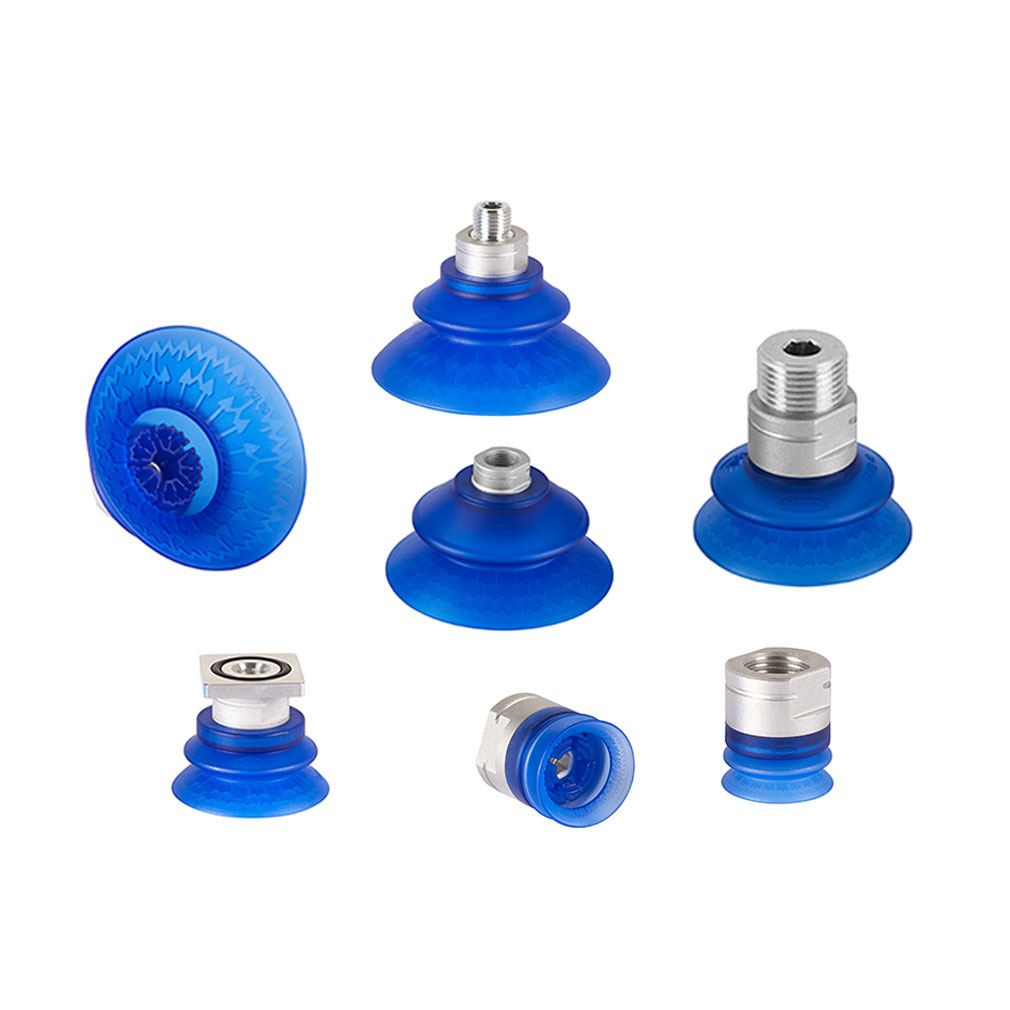

油膜付き鋼板向け真空パッド ベル型ベローズ真空パッド SAXB 油膜の張った薄鋼板や車体部品の高速搬送に適した真空パッド AUTOMOTIVE METAL アプリケーション • 凸面など複雑に成型された薄鋼板や車体部品の搬送に最適 • 表面に油膜が張った鋼板の高速搬送 • CNCマシンやレーザー加工機への材料の投入・取出 • ディスタックフィーダのブランク材の搬送 ベル型ベローズ真空パッド SAXB デザイン • 耐摩耗性に優れたエラストドゥール製のベル型ベローズ真空パッド (3) • 吸着面に溝のある特殊デザインの追従性の高いシールリップ (4) • 二面幅面加工がありハンドやツーリングへの素早く容易な取付が 可能 (1) • パッドと一体成形されたアルミ製の接続ニップル (2) ベル型ベローズ真空パッド SAXBの構成 製品特長 • 高い追従性と吸着力を備えたベローズタイプのベル型真空パッド • 特殊な溝が設計された吸着面により、油膜が張られたワークに対して 横滑りを防ぎ、高い吸着力を発揮 • ベル型のシールリップを備えた、ストロークが大きいベローズパッド のため、高さの異なるワークや曲面への追従性に優れる • 耐摩耗性や耐オゾン性に優れるエラストドゥール製で、交換による ダウンタイムやコストを削減 • ブレーキフットの働きによって薄鋼板吸着時の変形を抑制 ベル型ベローズ真空パッド SAXBを使用した車体部品の搬送 スペアスパペスーアペツパ・アスー パペツ・ーアス パツペ・ーアテ ツパク・ーニテ ツカク・ルテニ デクカニテールカクタデルニーテデカタクールニタデカルーザデタイーンザタデイーンザタデイ・ンーザ タイデ・ンーザ デタイ・ーン タデ製・ー 品タ製・資 品料製資品料製資品料製資品料資料動画動画動画動画動画 WWWW.SWCHWM.SACLHZM.CAOLMZ./C O.JP/ 動画はこちら アクセアサクリアセクサセリアサクリセアアサククリセセササリリ CADデCAーDCCタデAAーDDCデタデAーーDデタCタAーDタデータ SAXB (YouTube) ECBPMI 84 WWW.SCHMALZ.CO.JP/SAXB 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス

油膜付き鋼板向け真空パッド ベル型ベローズ真空パッド SAXB 油膜の張った薄鋼板や車体部品の高速搬送に適した真空パッド 形式表示方法 SAXB – 80 – ED-85 – G3/8-IG 1 2 3 4 1 – 製品仕様 2 – パッド径 3 – ゴム材質 タイプ 種類 タイプ 直径 タイプ 材質 SAXB 1.5段ベル型ベローズ真空パッド (例) 80 Ø 80 mm ED-85 エラストドゥール 4 – 取付ネジ タイプ 種類 タイプ 種類 M8x1.25-IG M8x1.25 メネジ G1/8-IG 平行 G1/8 メネジ M10x1.5-AG M10x1.5 オネジ G1/4-AG 平行 G1/4 オネジ M12x1.5-AG M12x1.5 オネジ G1/4-IG 平行 G1/4 メネジ M12x1.75-AG M12x1.75 オネジ G3/8-AG 平行 G3/8 オネジ M14x1.0-IG M14x1.0 メネジ G3/8-IG 平行 G3/8 メネジ M16x1.5-AG M16x1.5 オネジ RA 角アダプタ (32x32 mm) SAXB-...-ED-85-WI-SO(1) M16x2.0-AG M16x2.0 オネジ WI-SO バキュームフィンガ(1) (1)株式会社アマダプレスシステム製プレス加工自動化装置に取付け可能な専用フィンガです。 製品コード: 製品本体 タイプ 真空パッド (ネジ付き) M8x1.25-IG M10x1.5-AG M12x1.5-AG M12x1.75-AG M14x1.0-IG M16x1.5-AG M16x2.0-AG SAXB-20-ED-85-... 10.01.42.00080 10.01.42.00032 10.01.42.00075 10.01.42.00074 10.01.42.00077 10.01.42.00079 10.01.42.00078 SAXB-30-ED-85-... 10.01.42.00087 10.01.42.00038 10.01.42.00083 10.01.42.00082 10.01.42.00084 10.01.42.00086 10.01.42.00085 SAXB-40-ED-85-... 10.01.42.00094 10.01.42.00044 10.01.42.00090 10.01.42.00089 10.01.42.00091 10.01.42.00093 10.01.42.00092 SAXB-50-ED-85-... - 10.01.42.00053 10.01.42.00097 10.01.42.00096 10.01.42.00098 10.01.42.00100 10.01.42.00099 SAXB-60-ED-85-... - 10.01.42.00023 10.01.42.00102 10.01.42.00101 10.01.42.00103 10.01.42.00104 10.01.42.00024 SAXB-80-ED-85-... - 10.01.42.00015 10.01.42.00106 10.01.42.00105 10.01.42.00107 10.01.42.00108 10.01.42.00016 SAXB-100-ED-85-... - 10.01.42.00056 10.01.42.00067 10.01.42.00068 10.01.42.00066 10.01.42.00064 10.01.42.00065 SAXB-120-ED-85-... - 10.01.42.00062 10.01.42.00072 10.01.42.00073 10.01.42.00071 10.01.42.00069 10.01.42.00070 タイプ 真空パッド (ネジ付き) G1/8-IG G1/4-AG G1/4-IG G3/8-AG G3/8-IG RA WI-SO SAXB-20-ED-85-... 10.01.42.00081 10.01.42.00028 10.01.42.00007 10.01.42.00029 10.01.42.00030 10.01.42.00033 10.01.42.00109 SAXB-30-ED-85-... 10.01.42.00088 10.01.42.00034 10.01.42.00005 10.01.42.00035 10.01.42.00037 10.01.42.00039 10.01.42.00110 SAXB-40-ED-85-... 10.01.42.00095 10.01.42.00040 10.01.42.00006 10.01.42.00041 10.01.42.00042 10.01.42.00045 10.01.42.00111 SAXB-50-ED-85-... - 10.01.42.00046 10.01.42.00051 10.01.42.00052 10.01.42.00008 10.01.42.00054 - SAXB-60-ED-85-... - 10.01.42.00027 10.01.42.00011 10.01.42.00022 10.01.42.00004 10.01.42.00025 - SAXB-80-ED-85-... - 10.01.42.00013 10.01.42.00010 10.01.42.00014 10.01.42.00002 10.01.42.00017 - SAXB-100-ED-85-... - 10.01.42.00049 10.01.42.00050 10.01.42.00055 10.01.42.00003 10.01.42.00057 - SAXB-120-ED-85-... - 10.01.42.00059 10.01.42.00060 10.01.42.00061 10.01.42.00009 10.01.42.00063 - ※材質の詳細につきましては「真空パッドの材質」(44ページ)をご覧ください。 製品コード: スペアパーツ スペアパーツはホームページでご覧いただけます。製品本体の製品コード（11桁の数字）でご検索ください。｜ WWW.SCHMALZ.CO.JP ※ホームページに掲載していない製品が一部ございます。検索で見つからない場合は、お問い合わせください。 WWW.SCHMALZ.CO.JP/SAXB 85 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス

油膜付き鋼板向け真空パッド ベル型ベローズ真空パッド SAXB 油膜の張った薄鋼板や車体部品の高速搬送に適した真空パッド テクニカルデータ タイプ 吸着力 離脱力 水平方向の力 水平方向の力 内容積 ワークの最小曲率半径 推奨ホース内径 (最長 2 m) (油付き) [N](2) [N](2) [N](3) [N](3) [cm³] [mm] [mm] SAXB-20-... 18 17 13 10 1.9 8 4 SAXB-30-... 24 34 24 20 5.3 13 4 SAXB-40-... 42 64 45 37 8.7 18 4 SAXB-50-... 58 95 78 67 18.9 22 6 SAXB-60-... 90 135 105 81 31.9 30 6 SAXB-80-... 150 235 176 155 70.7 33 6 SAXB-100-... 210 375 264 243 138.4 45 6 SAXB-120-... 275 545 479 380 251.7 68 8 (2)記載の吸着力は、真空圧 -60 kPaで、滑らかで乾燥した表面のワークを吸着した場合の理論値です。安全率は含まれません。 (3)記 載の水平方向の力は、真空圧 -60 kPaで、乾燥または油が付着した滑らかかつ平らな表面のワークを吸着した場合の実測値です。 ワーク表面の特性により、実際の値はこれらの値と異なる場合があります。 86 WWW.SCHMALZ.CO.JP/SAXB 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス
