油膜付き鋼板向け ベル型真空パッド SAXMシリーズ

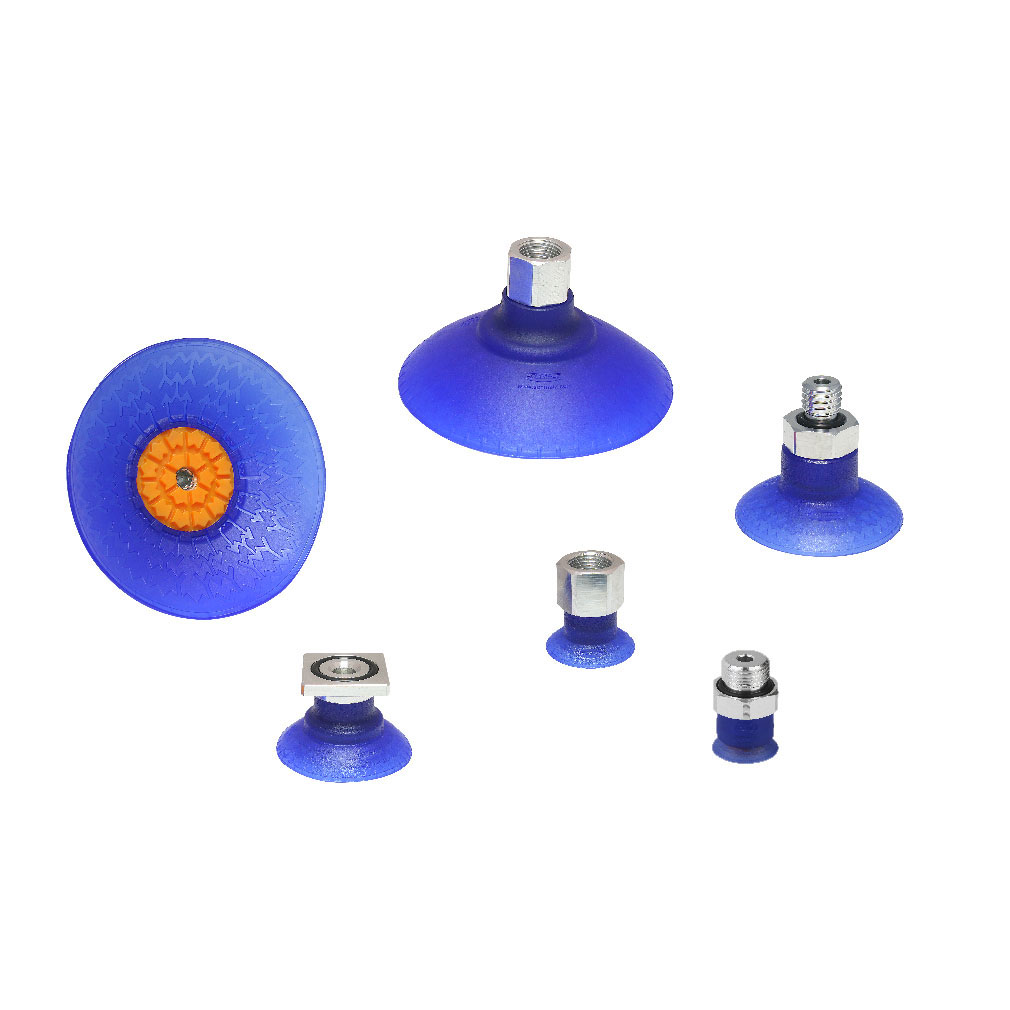

油膜付き鋼板向け真空パッド ベル型真空パッド SAXM 油膜の張った薄鋼板や車体部品の高速搬送に適した真空パッド AUTOMOTIVE METAL アプリケーション • 成型された板金や車体部品の搬送に最適 • 表面に油膜が張ったワークの高速搬送 • CNCマシンやレーザー加工機への材料の投入・取出 • ブランク材のディスタックフィーダでの搬送 • 凸面を持つワークの搬送 ベル型真空パッド SAXM デザイン • 柔軟なシールリップ、最適化された内部構造、吸着面に油膜を 逃がすための溝とブレーキフットが付属したベル型真空パッド (2) • 耐摩耗性と柔軟性に優れたエラストドゥール製の真空パッドおよび ブレーキフット • 上部コネクタ (1) とブレーキフット付き下部コネクタ (3) からなる 接続ニップル (SC) • 上部コネクタはネジの落下を防止するデザイン • オネジの接続ニップルには予めシールリングが付属し、真空エアの リークを防止 • パッド部分とニップル部分を分解して、それぞれ廃棄・交換が可能 • パッド組付け時に下側から六角レンチを利用して締結可能 ベル型真空パッド SAXMの構成 製品特長 • 大きなストロークをもち、様々な形状のワークに柔軟に追従可能 • 特殊な溝が設計された吸着面により、油膜が張られたワークに対して 横滑りを防ぎ、高い保持力を発揮 • ワークとの接地面積を増やすブレーキフットが付属し、薄いワークの 吸着時にも引き込みや変形を防止 • 優れた耐摩耗性・耐オゾン性・耐油性をもつエラストドゥール製 • モジュールデザインのため素早い部品交換が可能で、摩耗していない 部品を再利用することでコストも削減 ベル型真空パッド SAXMを使用した成型板金部品の搬送 スペアパーツ・ テクニカルデータ デザインデータ・ 製品資料 動画 WWWWW SCHMALZ.CO.JP/ アアククセセササリリ .SWCH. MALZ.COM/ CCAADDデデーータタ SAXM ECBPMI WWW.SCHMALZ.CO.JP/SAXM 81 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス

油膜付き鋼板向け真空パッド ベル型真空パッド SAXM 油膜の張った薄鋼板や車体部品の高速搬送に適した真空パッド 形式表示方法 SAXM – 20 – ED-85 – G1/4-IG 1 2 3 4 1 – 製品仕様 2 – パッド径 3 – ゴム材質 タイプ 種類 タイプ 直径 タイプ 材質 SAXM ベル型真空パッド (例) 20 Ø 20 mm ED-85 エラストドゥール 4 – 取付ネジ タイプ 種類 タイプ 種類 M10x1.5-AG M10x1.5オネジ G1/4-AG 平行G1/4オネジ M12x1.5-AG M12x1.5オネジ G1/4-IG 平行G1/4メネジ M12x1.75-AG M12x1.75オネジ G3/8-AG 平行G3/8オネジ M14x1.5-AG M14x1.5オネジ G3/8-IG 平行G3/8メネジ M14x1.0-IG M14x1.0メネジ RA 角アダプタ (32x32 mm) M16x1.5-AG M16x1.5オネジ WI-SO バキュームフィンガ(1) SAXM-...-ED-85-WI-SO(1) M16x2.0-AG M16x2.0オネジ (1)株式会社アマダプレスシステム製プレス加工自動化装置に取付け可能な専用フィンガです。 製品コード: 製品本体 タイプ 真空パッド (ネジ付き) M10x1.5-AG M12x1.5-AG M12x1.75-AG M14x1.5-AG M14x1.0-IG M16x1.5-AG M16x2.0-AG SAXM-20-ED-85-... 10.01.19.00098 - - 10.01.19.00099 10.01.19.00117 10.01.19.00105 10.01.19.00118 SAXM-30-ED-85-... 10.01.19.00016 10.01.19.00119 10.01.19.00126 10.01.19.00017 10.01.19.00133 10.01.19.00084 10.01.19.00108 SAXM-40-ED-85-... 10.01.19.00021 10.01.19.00120 10.01.19.00127 10.01.19.00022 10.01.19.00134 10.01.19.00085 10.01.19.00109 SAXM-50-ED-85-... 10.01.19.00026 10.01.19.00121 10.01.19.00128 10.01.19.00027 10.01.19.00135 10.01.19.00086 10.01.19.00110 SAXM-60-ED-85-... 10.01.19.00031 10.01.19.00122 10.01.19.00129 10.01.19.00032 10.01.19.00136 10.01.19.00087 10.01.19.00111 SAXM-80-ED-85-... 10.01.19.00036 10.01.19.00123 10.01.19.00130 10.01.19.00037 10.01.19.00137 10.01.19.00088 10.01.19.00112 SAXM-100-ED-85-... 10.01.19.00041 - 10.01.19.00131 10.01.19.00042 - 10.01.19.00089 10.01.19.00113 SAXM-115-ED-85-... 10.01.19.00046 - 10.01.19.00132 10.01.19.00047 - 10.01.19.00090 10.01.19.00114 タイプ 真空パッド (ネジ付き) G1/4-AG G1/4-IG G3/8-AG G3/8-IG RA WI-SO SAXM-20-ED-85-... 10.01.19.00101 10.01.19.00080 10.01.19.00102 10.01.19.00097 10.01.19.00100 10.01.19.53045 SAXM-30-ED-85-... 10.01.19.00049 10.01.19.00014 10.01.19.00050 10.01.19.00015 10.01.19.00018 10.01.19.53047 SAXM-40-ED-85-... 10.01.19.00051 10.01.19.00019 10.01.19.00052 10.01.19.00020 10.01.19.00023 10.01.19.53048 SAXM-50-ED-85-... 10.01.19.00053 10.01.19.00024 10.01.19.00054 10.01.19.00025 10.01.19.00028 - SAXM-60-ED-85-... 10.01.19.00055 10.01.19.00029 10.01.19.00056 10.01.19.00030 10.01.19.00033 - SAXM-80-ED-85-... 10.01.19.00057 10.01.19.00034 10.01.19.00058 10.01.19.00035 10.01.19.00038 - SAXM-100-ED-85-... 10.01.19.00059 10.01.19.00039 10.01.19.00060 10.01.19.00040 10.01.19.00043 - SAXM-115-ED-85-... 10.01.19.00061 10.01.19.00044 10.01.19.00062 10.01.19.00045 10.01.19.00048 - ※材質の詳細につきましては「真空パッドの材質」(44ページ)をご覧ください。 製品コード: スペアパーツ スペアパーツはホームページでご覧いただけます。製品本体の製品コード（11桁の数字）でご検索ください。｜ WWW.SCHMALZ.CO.JP ※ホームページに掲載していない製品が一部ございます。検索で見つからない場合は、お問い合わせください。 82 WWW.SCHMALZ.CO.JP/SAXM 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス

油膜付き鋼板向け真空パッド ベル型真空パッド SAXM 油膜の張った薄鋼板や車体部品の高速搬送に適した真空パッド テクニカルデータ タイプ 吸着力 水平方向の力 水平方向の力 (油付き) 内容積 ワークの最小曲率半径 推奨ホース内径(最長 2 m) [N](2) [N](3) [N](3) [cm³] [mm] [mm] SAXM-20-... 20 15 20 1.6 20 5 SAXM-30-... 39 32 41 3.4 18 5 SAXM-40-... 69 38 71 7.1 25 5 SAXM-50-... 109 58 110 14.4 25 6 SAXM-60-... 154 85 155 24.2 30 6 SAXM-80-... 270 150 269 51.9 33 6 SAXM-100-... 412 230 414 95.5 40 6 SAXM-115-... 549 320 584 141.5 50 6 ( 2)記載の吸着力は、真空圧 -60 kPaで、滑らかで乾燥した表面のワークを吸着した場合の理論値です。安全率は含まれません。 (3)記 載の水平方向の力は、真空圧 -60 kPaで、乾燥または油が付着した滑らかかつ平らな表面のワークを吸着した場合の実測値です。 ワーク表面の特性により、実際の値はこれらの値と異なる場合があります。 WWW.SCHMALZ.CO.JP/SAXM 83 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス
