2.5段ベローズ真空パッド FSGシリーズ

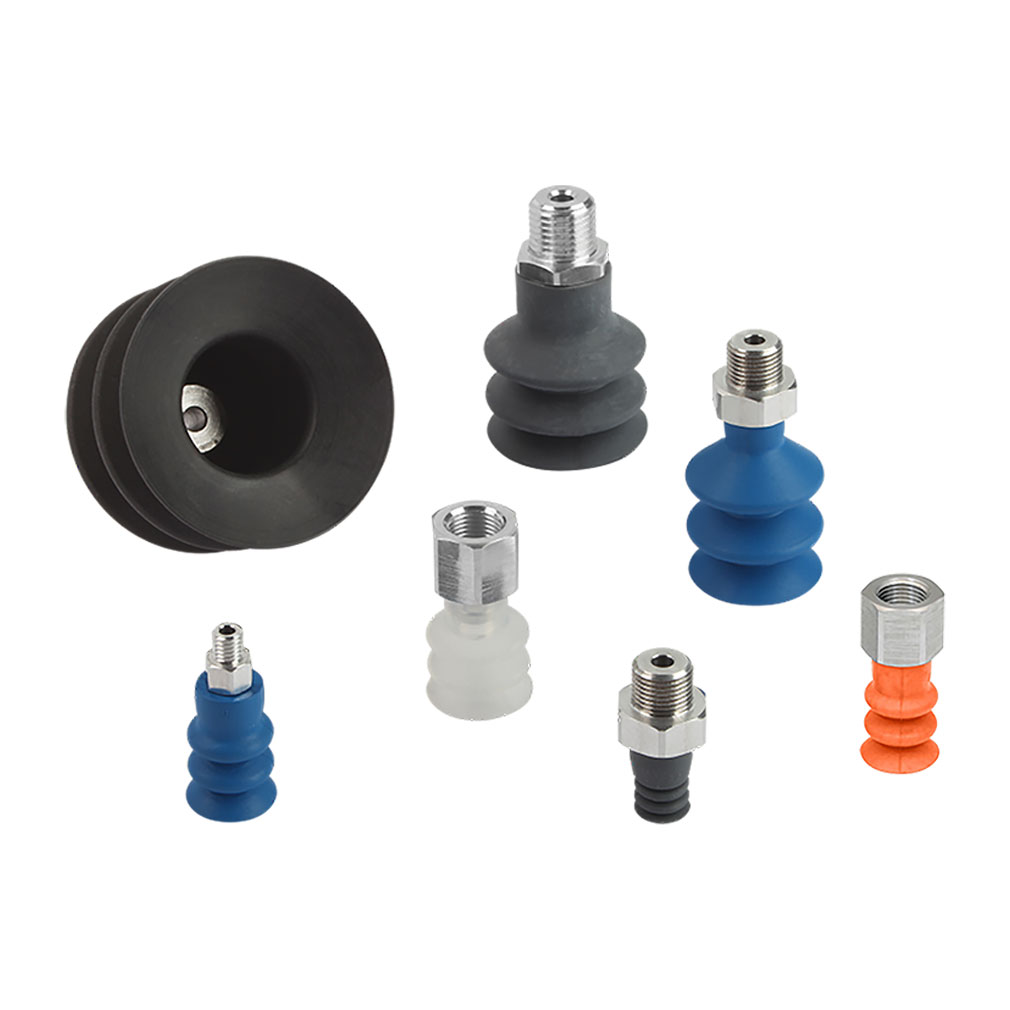

ベローズ真空パッド 2.5段ベローズ真空パッド FSG クッション性に優れ、デリケートなワークにも適した汎用ベローズパッド ​ UNIVERSAL ELECTRONICS PACKAGING アプリケーション • 高いバッファ効果を備え、汎用性に優れた2.5段ベローズ真空パッド • 成形品やパイプなど平らでないワークの搬送 • 内部サポート (パッド径 Ø52 mm ～ ) により、ワークの引き込みや 変形を抑制 • 表面の粗いワークの搬送や搬送速度が速く真空パッドへの負荷が 大きい装置など消耗の早い用途に最適な耐摩耗シリコーンゴム (SI-HD) • 吸着跡の発生を抑えるマークレスゴム (HT1) や、静電気放電による 電子基板の不良発生を防止するESD対策ゴム (NBR-ESD) など 特長的な材質もラインアップ 2.5段ベローズ真空パッド FSG デザイン • 2.5段ベローズ真空パッド FG (2) と接続用ニップル (1) から 構成される真空パッド FSG (3) • 差し込み式の取付ニップル • 直径 Ø52 mm以上のパッドには内部サポート付き • ニップルが共通の場合、異なるパッドサイズとも組合せが可能 2.5段ベローズ真空パッド FSGの構成 製品特長 • 多様なワークに対応した幅広いサイズと材質ラインアップ • 2.5段ベローズによる高いバッファ効果でデリケートなワークの搬送 に好適 • 柔軟でストロークの大きいシールリップが曲面形状やワークの 姿勢に対して高い追従性能を発揮 • 内部サポート (パッド径 Ø52 mm ～ ) により、ワークの引き込みや 変形を抑制 高温のプラスチック部品の搬送に使用されるベローズ真空パッド FSG スペアパーツ・ テクニカルデータ デザインデータ・ 製品資料 動画 WWWWW CHMALZ.CO.JP/ アアククセセササリリ .SWCH.SMALZ.COM/ CCAADDデデーータタ FSG ECBPMI 66 WWW.SCHMALZ.CO.JP/FSG 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス

ベローズ真空パッド 2.5段ベローズ真空パッド FSG クッション性に優れ、デリケートなワークにも適した汎用ベローズパッド 形式表示方法 FSG – 18 – SI-55 – G1/8-IG 1 2 3 4 1 – 製品仕様 2 – パッド径 3 – ゴム材質 タイプ 種類 タイプ 直径 タイプ 材質 FSG 2.5段ベローズ真空パッド (例) 18 Ø 18 mm NBR-55 ニトリルゴム NBR-CO-55 ニトリルゴム (導電性) 4 – 取付けネジ NBR-ESD-55 ESD対策ゴム (静電気拡散性) タイプ 種類 SI-55 シリコーンゴム M3-AG M3 オネジ SI-CO-55 シリコーンゴム (導電性) M5-AG M5 オネジ SI-HD-65 シリコーンゴム (耐摩耗性) M5-IG M5 メネジ シリコーンゴム SI-MD-55 G1/8-AG 平行 G1/8 オネジ (金属検出機対応) G1/8-IG 平行 G1/8 メネジ HT1-60 マークレスゴム R1/8-AG テーパ R1/8 オネジ NK-45 天然ゴム G1/4-AG 平行 G1/4 オネジ G1/4-IG 平行 G1/4 メネジ R1/4-AG テーパ R1/4 オネジ 製品コード: 製品本体 タイプ (ネジ付き)(1) 材質(2) / ショア硬度 HT1-60 NBR-55 NBR-CO-55 NBR-ESD-55 FSG-3-...-M3-AG 10.01.06.03711 10.01.06.03712 10.01.06.03714 10.01.06.04328 FSG-3-...-M5-AG 10.01.06.03716 10.01.06.03717 10.01.06.03719 10.01.06.04329 FSG-4-...-M5-AG 10.01.06.02968 10.01.06.02964 10.01.06.03073 10.01.06.04330 FSG-4-...-M5-IG 10.01.06.02969 10.01.06.02965 10.01.06.03074 10.01.06.04331 FSG-5-...-M5-AG 10.01.06.01235 10.01.06.00663 - 10.01.06.04332 FSG-5-...-M5-IG 10.01.06.01242 10.01.06.00662 - 10.01.06.04333 FSG-7-...-M5-AG 10.01.06.01237 10.01.06.00021 - 10.01.06.04336 FSG-7-...-G1/8-AG 10.01.06.01236 10.01.06.00020 - 10.01.06.04334 FSG-7-...-G1/8-IG 10.01.06.01243 10.01.06.00001 - 10.01.06.04335 FSG-9-...-M5-AG 10.01.06.00963 10.01.06.00023 - 10.01.06.04339 FSG-9-...-G1/8-AG 10.01.06.00962 10.01.06.00022 - 10.01.06.04337 FSG-9-...-G1/8-IG 10.01.06.00978 10.01.06.00002 - 10.01.06.04338 FSG-12-...-M5-AG 10.01.06.01255 10.01.06.00565 - 10.01.06.04342 FSG-12-...-G1/8-AG 10.01.06.01238 10.01.06.00562 - 10.01.06.04340 FSG-12-...-G1/8-IG 10.01.06.01244 10.01.06.00559 - 10.01.06.04341 FSG-14-...-M5-AG 10.01.06.00967 10.01.06.00025 - 10.01.06.04491 FSG-14-...-G1/8-AG 10.01.06.00966 10.01.06.00024 - 10.01.06.04489 FSG-14-...-G1/8-IG 10.01.06.00982 10.01.06.00003 - 10.01.06.04490 FSG-18-...-M5-AG 10.01.06.00969 10.01.06.00027 - 10.01.06.04494 FSG-18-...-G1/8-AG 10.01.06.00968 10.01.06.00026 - 10.01.06.04492 FSG-18-...-G1/8-IG 10.01.06.00984 10.01.06.00004 - 10.01.06.04493 FSG-20-...-M5-AG 10.01.06.01240 10.01.06.00029 - 10.01.06.04345 FSG-20-...-G1/8-AG 10.01.06.01239 10.01.06.00028 - 10.01.06.04343 FSG-20-...-G1/8-IG 10.01.06.01245 10.01.06.00005 - 10.01.06.04344 FSG-25-...-G1/8-AG 10.01.06.00972 10.01.06.00334 - 10.01.06.04495 FSG-25-...-G1/8-IG 10.01.06.00988 10.01.06.00333 - 10.01.06.04496 FSG-32-...-G1/4-AG 10.01.06.01241 10.01.06.00030 - 10.01.06.04497 FSG-32-...-G1/4-IG 10.01.06.01246 10.01.06.00006 - 10.01.06.04498 FSG-42-...-G1/4-AG 10.01.06.00974 10.01.06.00031 - - FSG-42-...-G1/4-IG 10.01.06.00990 10.01.06.00007 - - WWW.SCHMALZ.CO.JP/FSG 67 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス

ベローズ真空パッド 2.5段ベローズ真空パッド FSG クッション性に優れ、デリケートなワークにも適した汎用ベローズパッド タイプ (ネジ付き)(1) 材質(2) / ショア硬度 HT1-60 NBR-55 NBR-CO-55 NBR-ESD-55 FSG-52-...-G1/4-AG 10.01.06.02387 10.01.06.00582 - - FSG-52-...-G1/4-IG 10.01.06.02388 10.01.06.00584 - - FSG-62-...-G1/4-AG 10.01.06.02480 10.01.06.00032 - - FSG-62-...-G1/4-IG 10.01.06.02481 10.01.06.00008 - - FSG-88-...-G1/4-AG - 10.01.06.00033 - - FSG-88-...-G1/4-IG - 10.01.06.00009 - - タイプ (ネジ付き)(1) 材質(2) / ショア硬度 NK-45 SI-55 SI-CO-55 SI-HD-65 SI-MD-55 FSG-3-...-M3-AG - 10.01.06.03713 10.01.06.03715 - - FSG-3-...-M5-AG - 10.01.06.03718 10.01.06.03720 - - FSG-4-...-M5-AG - 10.01.06.02966 - - - FSG-4-...-M5-IG - 10.01.06.02967 - - - FSG-5-...-M5-AG - 10.01.06.00665 - - - FSG-5-...-M5-IG - 10.01.06.00664 - - - FSG-7-...-M5-AG - 10.01.06.00035 - 10.01.06.04154 - FSG-7-...-G1/8-AG - 10.01.06.00034 - 10.01.06.04155 - FSG-7-...-G1/8-IG - 10.01.06.00010 - 10.01.06.04156 - FSG-9-...-M5-AG 10.01.06.00430 10.01.06.00037 - 10.01.06.04157 10.01.06.05705 FSG-9-...-G1/8-AG 10.01.06.00432 10.01.06.00036 - 10.01.06.04158 10.01.06.05704 FSG-9-...-G1/8-IG 10.01.06.00431 10.01.06.00011 - 10.01.06.04159 10.01.06.05703 FSG-12-...-M5-AG 10.01.06.00567 10.01.06.00566 - 10.01.06.04160 10.01.06.05708 FSG-12-...-G1/8-AG 10.01.06.00564 10.01.06.00563 - 10.01.06.04161 10.01.06.05707 FSG-12-...-G1/8-IG 10.01.06.00561 10.01.06.00560 - 10.01.06.04162 10.01.06.05706 FSG-14-...-M5-AG 10.01.06.00433 10.01.06.00039 - 10.01.06.04163 10.01.06.05711 FSG-14-...-G1/8-AG 10.01.06.00435 10.01.06.00038 - 10.01.06.04164 10.01.06.05710 FSG-14-...-G1/8-IG 10.01.06.00434 10.01.06.00012 - 10.01.06.04165 10.01.06.05709 FSG-18-...-M5-AG 10.01.06.00436 10.01.06.00041 - 10.01.06.04166 10.01.06.05714 FSG-18-...-G1/8-AG 10.01.06.00438 10.01.06.00040 - 10.01.06.04167 10.01.06.05713 FSG-18-...-G1/8-IG 10.01.06.00437 10.01.06.00013 - 10.01.06.04168 10.01.06.05712 FSG-20-...-M5-AG 10.01.06.00439 10.01.06.00043 - 10.01.06.04169 10.01.06.05717 FSG-20-...-G1/8-AG 10.01.06.00441 10.01.06.00042 - 10.01.06.04170 10.01.06.05716 FSG-20-...-G1/8-IG 10.01.06.00440 10.01.06.00014 - 10.01.06.04171 10.01.06.05715 FSG-25-...-G1/8-AG 10.01.06.00443 10.01.06.00337 - 10.01.06.04172 10.01.06.05719 FSG-25-...-G1/8-AG 10.01.06.00442 10.01.06.00336 - 10.01.06.04173 10.01.06.05718 FSG-32-...-G1/4-AG 10.01.06.00445 10.01.06.00044 - - 10.01.06.05721 FSG-32-...-G1/4-IG 10.01.06.00444 10.01.06.00015 - - 10.01.06.05720 FSG-42-...-G1/4-AG 10.01.06.00447 10.01.06.00045 - - 10.01.06.05723 FSG-42-...-G1/4-IG 10.01.06.00446 10.01.06.00016 - - 10.01.06.05722 FSG-52-...-G1/4-AG 10.01.06.02385 10.01.06.00586 - - 10.01.06.05724 FSG-52-...-G1/4-IG 10.01.06.02386 10.01.06.00587 - - 10.01.06.05725 FSG-62-...-G1/4-AG 10.01.06.00449 10.01.06.00046 - - - FSG-62-...-G1/4-IG 10.01.06.00448 10.01.06.00017 - - - FSG-88-...-G1/4-AG 10.01.06.00451 10.01.06.00047 - - - FSG-88-...-G1/4-IG 10.01.06.00450 10.01.06.00018 - - - (1)記載のないネジタイプにつきましては、別途お問い合わせください。 (2)材質の詳細につきましては「真空パッドの材質」(44ページ)をご覧ください。 製品コード: スペアパーツ タイプ (交換用パッド) 材質(3) / ショア硬度 HT1-60 NBR-55 NBR-CO-55 NBR-ESD-55 FG-3-... 10.01.06.03639 10.01.06.03704 10.01.06.03706 10.01.06.04137 FG-4-... 10.01.06.02930 10.01.06.02962 10.01.06.03067 10.01.06.04138 68 WWW.SCHMALZ.CO.JP/FSG 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス

ベローズ真空パッド 2.5段ベローズ真空パッド FSG クッション性に優れ、デリケートなワークにも適した汎用ベローズパッド タイプ (交換用パッド) 材質(3) / ショア硬度 HT1-60 NBR-55 NBR-CO-55 NBR-ESD-55 FG-5-... 10.01.06.01250 10.01.06.00640 - 10.01.06.04215 FG-7-... 10.01.06.01251 10.01.06.00050 - 10.01.06.04139 FG-9-... 10.01.06.00878 10.01.06.00051 - 10.01.06.04259 FG-12-... 10.01.06.01252 10.01.06.00557 - 10.01.06.04260 FG-14-... 10.01.06.00880 10.01.06.00052 - 10.01.06.04457 FG-18-... 10.01.06.00881 10.01.06.00053 - 10.01.06.04458 FG-20-... 10.01.06.01253 10.01.06.00054 - 10.01.06.04235 FG-25-... 10.01.06.00883 10.01.06.00335 - 10.01.06.04459 FG-32-... 10.01.06.01254 10.01.06.00140 - 10.01.06.04460 FG-42-... 10.01.06.00885 10.01.06.00141 - - FG-52-... 10.01.06.02365 10.01.06.00583 - - FG-62-... 10.01.06.02475 10.01.06.00142 - - FG-88-... - 10.01.06.00143 - - タイプ (交換用パッド) 材質(3) / ショア硬度 NK-45 SI-55 SI-CO-55 SI-HD-65 SI-MD-55 FG-3-... - 10.01.06.03705 10.01.06.03707 - - FG-4-... - 10.01.06.02963 - - - FG-5-... - 10.01.06.00642 - - - FG-7-... - 10.01.06.00055 - 10.01.06.03901 - FG-9-... 10.01.06.00452 10.01.06.00056 - 10.01.06.03148 10.01.06.04244 FG-12-... 10.01.06.00558 10.01.06.00549 - 10.01.06.04141 10.01.06.04134 FG-14-... 10.01.06.00453 10.01.06.00057 - 10.01.06.04055 10.01.06.03982 FG-18-... 10.01.06.00454 10.01.06.00058 - 10.01.06.04148 10.01.06.05700 FG-20-... 10.01.06.00455 10.01.06.00059 - 10.01.06.04149 10.01.06.05701 FG-25-... 10.01.06.00456 10.01.06.00338 - 10.01.06.03246 10.01.06.05702 FG-32-... 10.01.06.00457 10.01.06.00144 - - 10.01.06.04526 FG-42-... 10.01.06.00458 10.01.06.00145 - - 10.01.06.04286 FG-52-... 10.01.06.02382 10.01.06.00585 - - 10.01.06.04882 FG-62-... 10.01.06.00459 10.01.06.00146 - - - FG-88-... 10.01.06.00460 10.01.06.00147 - - - (3)材質の詳細につきましては「真空パッドの材質」(44ページ)をご覧ください。 テクニカルデータ タイプ 吸着力 離脱力 内容積 ワークの最小曲率半径 推奨ホース内径(最長 2 m) 対応ニップル [N](4) [N](4)(5) [cm³] [mm] [mm] FSG-3-... 0.2 0.4 0.022 4 2 N 055 FSG-4-... 0.3 0.6 0.053 4 2 N 017 FSG-5-... 0.4 0.8 0.033 8 2 N 017 FSG-7-... 0.2 0.9 0.043 8 4 N 016 FSG-9-... 0.8 2.3 0.15 10 4 N 016 FSG-12-... 1.2 3.5 0.60 13 4 N 016 FSG-14-... 1.4 5.7 0.98 15 4 N 016 FSG-18-... 3.1 8.5 1.35 20 4 N 016 FSG-20-... 5.2 12.1 2.30 30 4 N 016 FSG-25-... 4.8 19.0 5.40 30 4 N 016 FSG-32-... 12.1 36.9 10.0 35 6 N 018 FSG-42-... 15.0 44.0 19.8 75 6 N 018 FSG-52-... 28.6 96.0 37.9 75 6 N 018 FSG-62-... 41.1 137 72.5 75 6 N 018 FSG-88-... 40.5 286 144 100 9 N 019 (4)記載の吸着力は、真空圧 -60 kPaで、滑らかで乾燥した表面のワークを吸着した場合の理論値です。安全率は含まれません。 (5)天然ゴム製のパッドの離脱力は約40%少なくなります。 WWW.SCHMALZ.CO.JP/FSG 69 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス
