大型1.5段ベローズ真空パッド FSGPLシリーズ

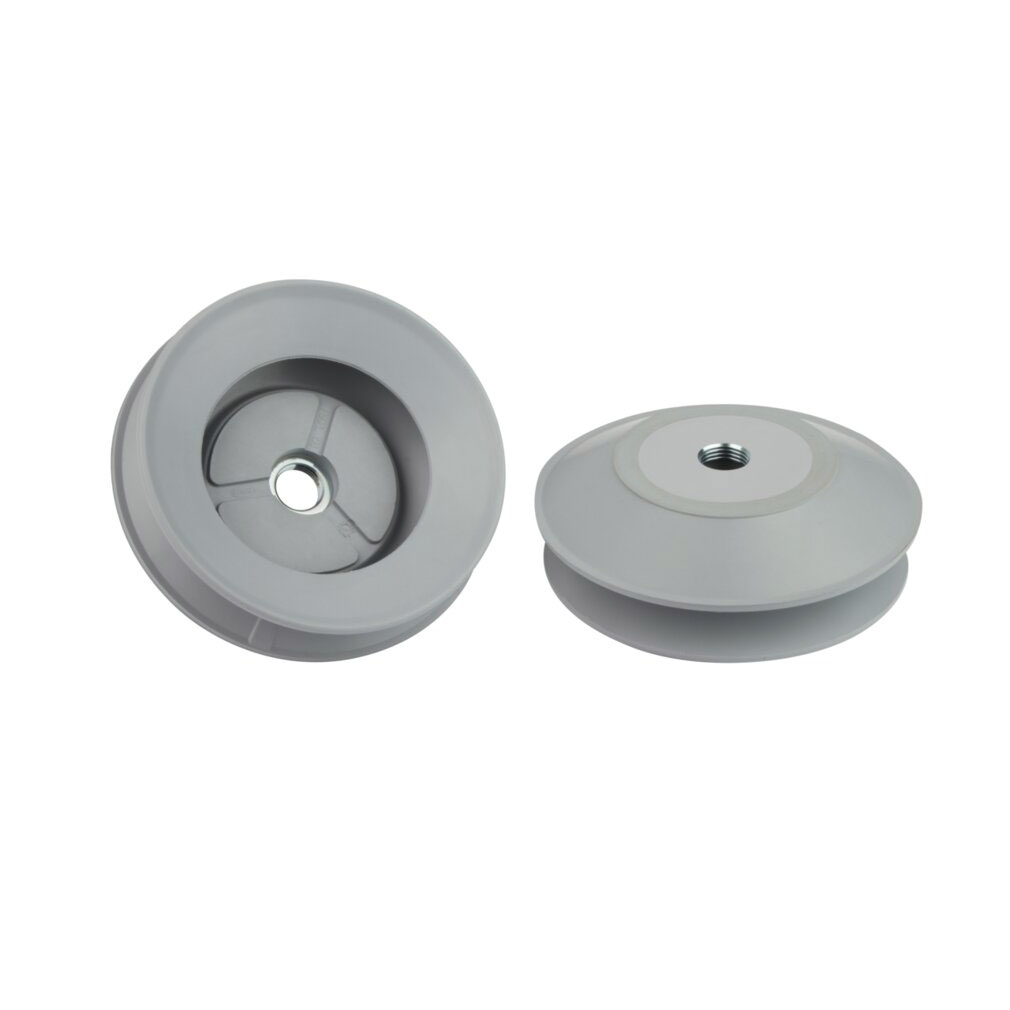

ベローズ真空パッド 1.5段ベローズ真空パッド FSGPL 柔軟性に優れたØ100 ～ Ø250 mmの大型ベローズ真空パッド ​ UNIVERSAL アプリケーション • 段ボール、鋼板、木材、セラミックなどの重く、大型で変形のある ワークの吸着に最適な1.5段ベローズ真空パッド • 非常に柔らかいシールリップによる湾曲したワークの搬送 • ガラスや鏡面など吸着跡に敏感なワークの搬送 1.5段ベローズ真空パッド FSGPL デザイン • メネジ付きプレート (1) に強力に接着された1.5段ベローズパッド FSGPL (2) • 金属プレートの働きでパッドの形状、姿勢を安定 • 吸着時のワークの変形や破損を抑える内部サポート (3) • ネジなしタイプを選択可能（オプション） 1.5段ベローズ真空パッド FSGPLの構成 製品特長 • 高いバッファ性能を備えた、デリケートなワーク搬送のための 1.5段ベローズ真空パッド • 重量物の搬送に適した大型ベローズパッド • 曲面の吸着に最適なテーパー形状の柔軟なシールリップ • 下部のゴムサポート部がワークの変形を防止 塗装された木材を吸着するベローズ真空パッド FSGPL スペアパーツ・ テクニカルデータ デザインデータ・ 製品資料 動画 WWW.S ア WWW.SCHMCHAMLZA.CLOZ.MCO/ .JP/ アククセセササリリ CCAADDデデーータタ FSGPL ECBPMI 70 WWW.SCHMALZ.CO.JP/FSGPL 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス

ベローズ真空パッド 1.5段ベローズ真空パッド FSGPL 柔軟性に優れたØ100 ～ Ø250 mmの大型ベローズ真空パッド 形式表示方法 FSGPL – 200 – NBR-55 – G1/2-IG 1 2 3 4 1 – 製品仕様 2 – パッド径 3 – ゴム材質 タイプ 種類 タイプ 直径 タイプ 材質 FSGPL 1.5段ベローズ真空パッド (例) 200 Ø 200 mm NBR-55 ニトリルゴム HT1-60 マークレスゴム 4 – 取付ネジ タイプ 種類 G1/2-IG 平行 G1/2 メネジ 製品コード: 製品本体 タイプ 材質(1) / ショア硬度 NBR-55 HT1-60 FSGPL-100-...-G1/2-IG 10.01.06.02932 10.01.06.03150 FSGPL-120-...-G1/2-IG 10.01.06.02933 10.01.06.03151 FSGPL-150-...-G1/2-IG 10.01.06.00101 10.01.06.03145 FSGPL-200-...-G1/2-IG 10.01.06.00102 10.01.06.03146 FSGPL-250-...-G1/2-IG 10.01.06.00103 10.01.06.03421 (1)材質の詳細につきましては「真空パッドの材質」(44ページ)をご覧ください。 テクニカルデータ 吸着力 離脱力 内容積 ワークの最小曲率半径 推奨ホース内径(最長 2 m) [N](2) [N](2) [cm³] [mm] [mm] FSGPL-100-...-G1/2-IG 150 250 150 100 12 FSGPL-120-...-G1/2-IG 280 400 296 150 12 FSGPL-150-...-G1/2-IG 370 500 450 250 12 FSGPL-200-...-G1/2-IG 850 950 877 350 12 FSGPL-250-...-G1/2-IG 1610 2000 1678 500 12 (2)記載の吸着力は、真空圧 -60 kPaで、滑らかで乾燥した表面のワークを吸着した場合の理論値です。安全率は含まれません。 WWW.SCHMALZ.CO.JP/FSGPL 71 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス
