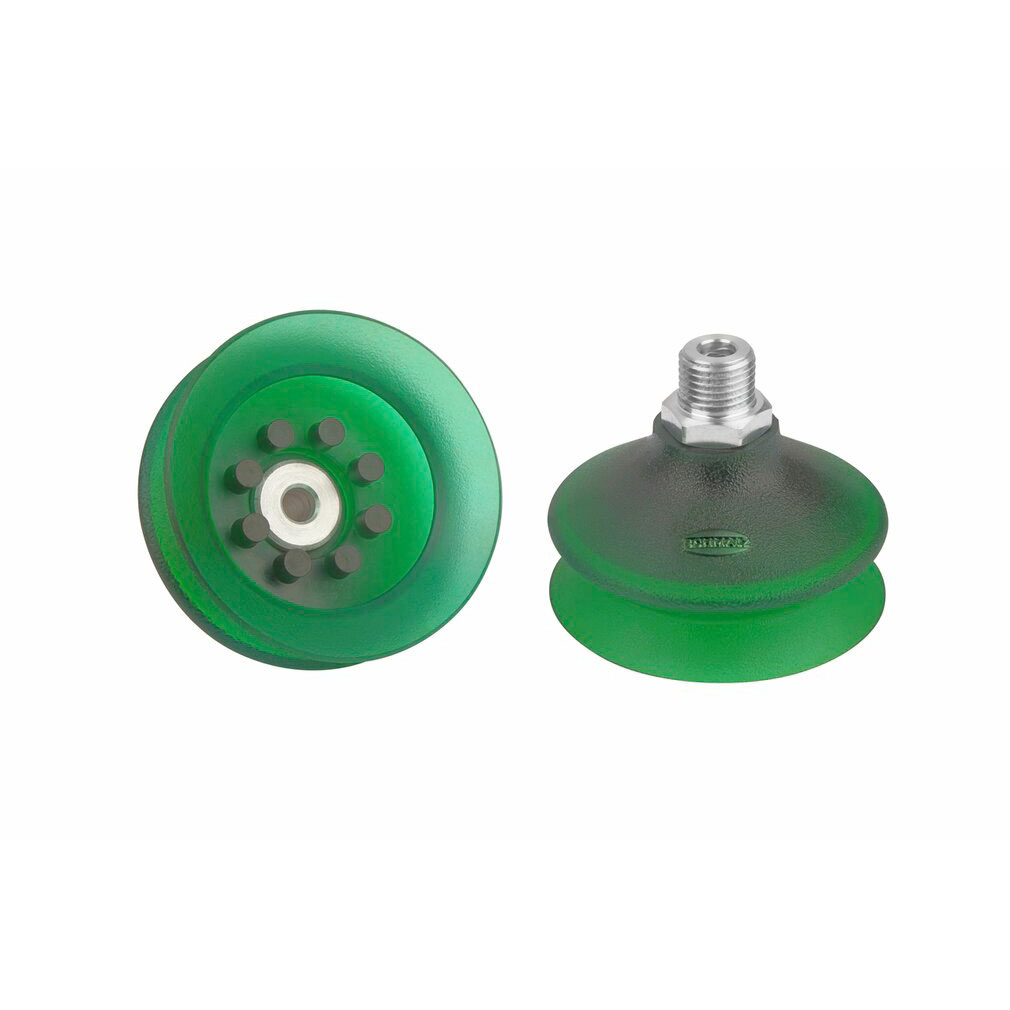

耐摩耗性・長寿命！1.5段ベローズ真空パッド FSGA-VU1シリーズ

ベローズ真空パッド 1.5段ベローズ真空パッド FSGA-VU1 耐摩耗性に優れた長寿命の真空パッド ​ PACKAGING WOOD METAL アプリケーション • 非常に速いサイクルタイムでの搬送でも交換頻度の削減が 期待できるバルコラン製の1.5段ベローズ真空パッド • エッジの鋭い薄鋼板でも切れ目が広がりにくい • 表面の粗い段ボールなどパッドが非常に摩耗しやすいワークの搬送 • 溝付きタイプは油膜付き鋼板の搬送に最適(油を逃がし水平方向の 負荷に高い保持力を発揮) • 溝なしタイプは段ボールや木材など表面の粗いワークに最適 1.5段ベローズ真空パッド FSGA-VU1 デザイン • 耐摩耗性と耐引裂性に優れた真空パッド FSGA-VU1 (3) は バルコラン製の1.5段ベローズ真空パッド FGA-VU1 (2) と 接続ニップル (1) で構成 • 内部サポートリブ付き真空パッド • ニップルが共通の場合、異なるパッドサイズとも組合せが可能 1.5段ベローズ真空パッド FSGA-VU1の構成 製品特長 • バルコランは耐摩耗性、耐引裂性に極めて優れた長寿命素材 • アルコールや油分に対する優れた耐性 • 一般的なニトリルゴムと比較して約10倍の耐摩耗性があり、 交換コストを削減 (耐摩耗性試験 / DIN 53516 に基づく) • サポートリブにより薄いワークの吸着時にワークの変形を軽減 段ボール箱の搬送に使用されるベローズ真空パッドFSGA-VU1 スペアパーツ・ テクニカルデータ デザインデータ・ 製品資料 動画 ア WWWWW.SWCH.SMCHAMLZA.CLOZ.MCO/ .JP/ アククセセササリリ CCAADDデデーータタ FSGA-VU1 ECBPMI 72 WWW.SCHMALZ.CO.JP/FSGA-VU1 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス

ベローズ真空パッド 1.5段ベローズ真空パッド FSGA-VU1 耐摩耗性に優れた長寿命の真空パッド 形式表示方法 FSGA – 60 – VU1-72 – G1/4-AG – ON 1 2 3 4 5 1 – 製品仕様 2 – パッド径 3 – ゴム材質 タイプ 種類 タイプ 直径 タイプ 材質 FSGA 1.5段ベローズ真空パッド (例) 60 Ø 60 mm VU1-72 バルコラン 4 – 取付ネジ 5 – オプション仕様 タイプ 種類 タイプ 種類 G1/4-AG 平行 G1/4 オネジ 無記号 標準 G1/4-IG 平行 G1/4 メネジ ON 溝付き (油膜が張った鋼板向け) G1/2-IG 平行 G1/2 メネジ 製品コード: 製品本体 タイプ 真空パッド (ネジ付き) G1/4-AG G1/4-IG G1/2-IG FSGA-30-VU1-72-... 10.01.06.00197 10.01.06.00169 - FSGA-40-VU1-72-...-ON 10.01.06.00306 10.01.06.00299 - FSGA-50-VU1-72-...-ON 10.01.06.00307 10.01.06.00300 - FSGA-60-VU1-72-... 10.01.06.00242 10.01.06.00240 - FSGA-60-VU1-72-...-ON 10.01.06.00198 10.01.06.00172 - FSGA-85-VU1-72-... 10.01.06.00243 10.01.06.00241 - FSGA-85-VU1-72-...-ON 10.01.06.00199 10.01.06.00170 - FSGA-110-VU1-72-...-ON - - 10.01.06.00497 ※材質の詳細につきましては「真空パッドの材質」(44ページ)をご覧ください。 製品コード: スペアパーツ スペアパーツはホームページでご覧いただけます。製品本体の製品コード（11桁の数字）でご検索ください。｜ WWW.SCHMALZ.CO.JP テクニカルデータ タイプ 吸着力 離脱力 内容積 ワークの最小曲率半径 推奨ホース内径(最長 2 m) 対応ニップル [N](1) [N](1) [cm³] [mm] [mm] FSGA-30-VU1-72-... 13.5 32.0 5.80 25 6 N 013 FSGA-40-VU1-72-... 33.0 56.0 11.3 30 6 N 011 FSGA-50-VU1-72-... 52.0 88.0 22.6 40 6 N 011 FSGA-60-VU1-72-... 75.0 120 34.3 50 6 N 014 FSGA-85-VU1-72-... 140 250 78.0 80 6 N 015 FSGA-110-VU1-72-... 295 420 350 100 9 N 037 (1)記載の吸着力は、真空圧 -60 kPaで、滑らかで乾燥した表面のワークを吸着した場合の理論値です。安全率は含まれません。 WWW.SCHMALZ.CO.JP/FSGA-VU1 73 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス
