1.5段ベローズ真空パッド FSGAシリーズ

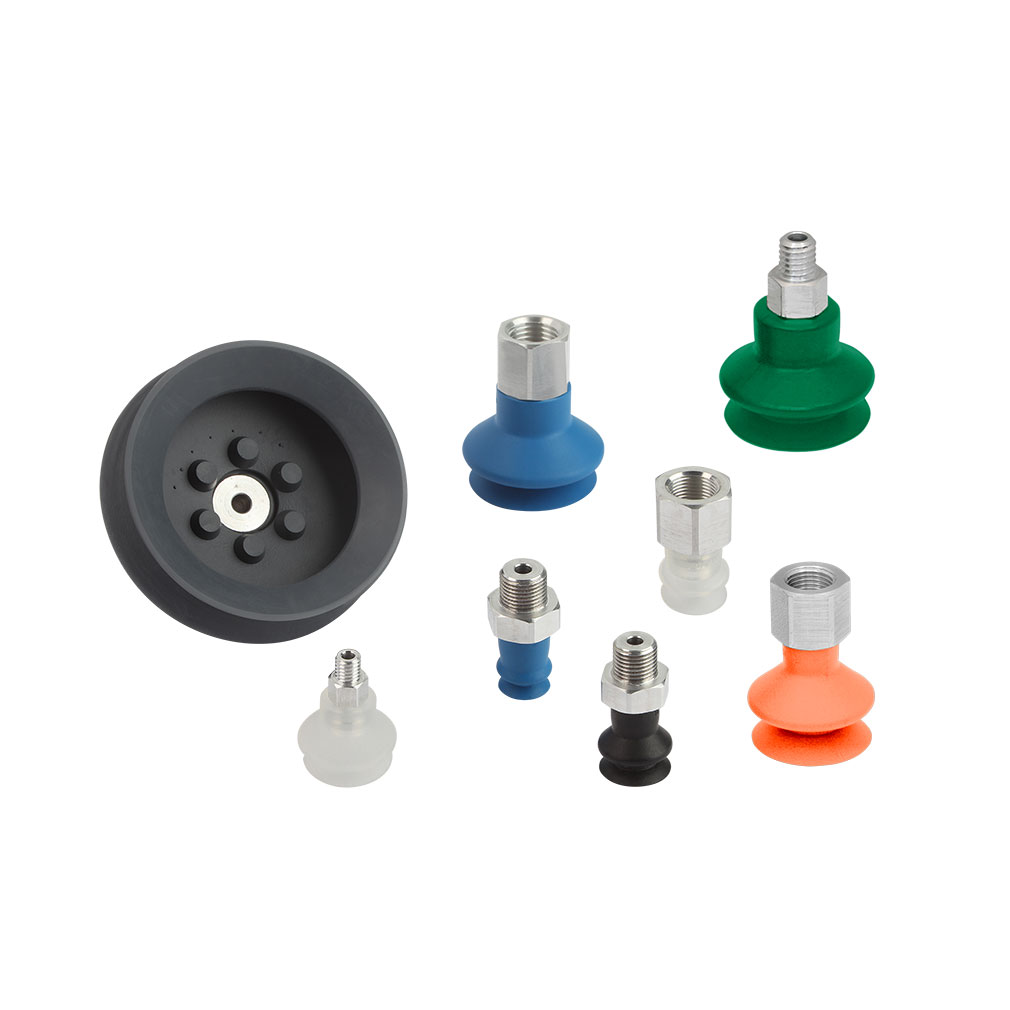

ベローズ真空パッド 1.5段ベローズ真空パッド FSGA 曲面に適した汎用ベローズパッド ​ UNIVERSAL ELECTRONICS PACKAGING アプリケーション • バッファ効果を備えた汎用性の高い1.5段ベローズ真空パッド • 成形品やパイプなど平らでないワークの搬送 • 表面の粗いワークの搬送や高タクトの装置など消耗の早い用途に 最適な耐摩耗シリコーンゴム (SI-HD) • 吸着跡の発生を抑えるマークレスゴム (HT1) や、静電気放電による 電子基板の不良発生を防止するESD対策ゴム (NBR-ESD) など 特長的な材質もラインアップ 1.5段ベローズ真空パッド FSGA デザイン • 1.5段ベローズ真空パッド FGA (2) と接続用ニップル (1) から 構成される真空パッド FSGA (3) • 差し込み式の接続ニップル • サポートリブ (パッド径 Ø25 mm ～ ) により、ワークの引き込みや 変形を抑制 • ニップルが共通の場合、異なるパッドサイズでも共用が可能 1.5段ベローズ真空パッド FSGAの構成 製品特長 • 多様なワークに対応した幅広いサイズと材質ラインアップ • シールリップが柔らかく、曲面や表面に凹凸のあるワークの吸着に 最適 • 1.5段ベローズ形状により湾曲したワークへの追従性に優れ、 吸着時の衝撃を軽減 • ベローズ上部の剛性を高め、水平方向の負荷や加速度に対する 安定性を強化 段ボール箱の搬送に使用されるベローズ真空パッド FSGA スペアパーツ・ テクニカルデータ デザインデータ・ 製品資料 動画 ア WWWWW.SWCH.SMCHAMLZA.CLOZ.MCO/ .JP/ アククセセササリリ CCAADDデデーータタ FSGA ECBPMI 62 WWW.SCHMALZ.CO.JP/FSGA 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス

ベローズ真空パッド 1.5段ベローズ真空パッド FSGA 曲面に適した汎用ベローズパッド 形式表示方法 FSGA – 14 – HT1-60 – G1/8-IG 1 2 3 4 1 – 製品仕様 2 – パッド径 3 – ゴム材質 タイプ 種類 タイプ 直径 タイプ 材質 FSGA 1.5段ベローズ真空パッド (例) 14 Ø 14 mm NBR-55 ニトリルゴム NBR-ESD-55 ESD対策ゴム (静電気拡散性) 4 – 種類 SI-55 シリコーンゴム タイプ 種類 SI-HD-65 シリコーンゴム (耐摩耗性) M3-AG M3 オネジ シリコーンゴム SI-MD-55 M5-AG M5 オネジ (金属検出機対応) M5-IG M5 メネジ HT1-60 マークレスゴム G1/8-AG 平行 G1/8 オネジ NK-45 天然ゴム G1/8-IG 平行 G1/8 メネジ R1/8-AG テーパ R1/8 オネジ G1/4-AG 平行 G1/4 オネジ G1/4-IG 平行 G1/4 メネジ R1/4-AG テーパ R1/4 オネジ 製品コード: 製品本体 タイプ (ネジ付き)(1) 材質(2) / ショア硬度 HT1-60 NBR-55 NBR-ESD-55 NK-45 FSGA-2-...-M3-AG 10.01.06.04523 10.01.06.04521 10.01.06.04524 - FSGA-4-...-M3-AG 10.01.06.04145 10.01.06.04143 10.01.06.04147 - FSGA-6-...-M5-AG 10.01.06.02996 10.01.06.02994 10.01.06.04317 - FSGA-6-...-M5-IG 10.01.06.03000 10.01.06.02998 10.01.06.04318 - FSGA-11-...-M5-AG 10.01.06.01227 10.01.06.00076 10.01.06.04319 10.01.06.00406 FSGA-11-...-G1/8-AG 10.01.06.01226 10.01.06.00075 10.01.06.04320 10.01.06.00408 FSGA-11-...-G1/8-IG 10.01.06.01232 10.01.06.00061 10.01.06.04321 10.01.06.00407 FSGA-14-...-M5-AG 10.01.06.00933 10.01.06.00379 10.01.06.04322 10.01.06.00385 FSGA-14-...-G1/8-AG 10.01.06.00932 10.01.06.00381 10.01.06.04323 10.01.06.00387 FSGA-14-...-G1/8-IG 10.01.06.00948 10.01.06.00380 10.01.06.04324 10.01.06.00386 FSGA-16-...-M5-AG 10.01.06.01229 10.01.06.00078 10.01.06.04479 10.01.06.00409 FSGA-16-...-G1/8-AG 10.01.06.01228 10.01.06.00077 10.01.06.04480 10.01.06.00411 FSGA-16-...-G1/8-IG 10.01.06.01233 10.01.06.00062 10.01.06.04481 10.01.06.00410 FSGA-20-...-M5-AG 10.01.06.00937 10.01.06.00388 10.01.06.04325 10.01.06.00394 FSGA-20-...-G1/8-AG 10.01.06.00936 10.01.06.00390 10.01.06.04326 10.01.06.00396 FSGA-20-...-G1/8-IG 10.01.06.00952 10.01.06.00389 10.01.06.04327 10.01.06.00395 FSGA-22-...-M5-AG 10.01.06.01231 10.01.06.00080 10.01.06.04482 10.01.06.00412 FSGA-22-...-G1/8-AG 10.01.06.01230 10.01.06.00079 10.01.06.04483 10.01.06.00414 FSGA-22-...-G1/8-IG 10.01.06.01234 10.01.06.00063 10.01.06.04484 10.01.06.00413 FSGA-25-...-G1/8-AG 10.01.06.00940 10.01.06.00399 10.01.06.04485 10.01.06.00405 FSGA-25-...-G1/8-IG 10.01.06.00956 10.01.06.00398 10.01.06.04486 10.01.06.00404 FSGA-33-...-G1/4-AG 10.01.06.00941 10.01.06.00081 10.01.06.04487 10.01.06.00330 FSGA-33-...-G1/4-IG 10.01.06.00957 10.01.06.00064 10.01.06.04488 10.01.06.00415 FSGA-43-...-G1/4-AG 10.01.06.00942 10.01.06.00082 - 10.01.06.00418 FSGA-43-...-G1/4-IG 10.01.06.00958 10.01.06.00065 - 10.01.06.00417 WWW.SCHMALZ.CO.JP/FSGA 63 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス

ベローズ真空パッド 1.5段ベローズ真空パッド FSGA 曲面に適した汎用ベローズパッド 製品コード: 製品本体 タイプ (ネジ付き)(1) 材質(2) / ショア硬度 HT1-60 NBR-55 NBR-ESD-55 NK-45 FSGA-53-...-G1/4-AG 10.01.06.00943 10.01.06.00083 - 10.01.06.00326 FSGA-53-...-G1/4-IG 10.01.06.00977 10.01.06.00066 - 10.01.06.00419 FSGA-63-...-G1/4-AG 10.01.06.02476 10.01.06.00685 - 10.01.06.00687 FSGA-63-...-G1/4-IG 10.01.06.02477 10.01.06.00691 - 10.01.06.00693 FSGA-78-...-G1/4-AG 10.01.06.02478 10.01.06.00084 - 10.01.06.00340 FSGA-78-...-G1/4-IG 10.01.06.02479 10.01.06.00067 - 10.01.06.00421 タイプ (ネジ付き)(1) 材質(2) / ショア硬度 SI-55(3) SI-HD-65 SI-MD-55 FSGA-2-...-M3-AG 10.01.06.04522 - - FSGA-4-...-M3-AG 10.01.06.04144 - - FSGA-6-...-M5-AG 10.01.06.02995 10.01.06.04175 - FSGA-6-...-M5-IG 10.01.06.02999 10.01.06.04174 - FSGA-8-...-M3-AG 10.01.06.05728 10.01.06.05747 - FSGA-11-...-M5-AG 10.01.06.00086 10.01.06.04176 10.01.06.04193 FSGA-11-...-G1/8-AG 10.01.06.00085 10.01.06.04177 10.01.06.04194 FSGA-11-...-G1/8-IG 10.01.06.00068 10.01.06.04178 10.01.06.04195 FSGA-14-...-M5-AG 10.01.06.00382 10.01.06.04179 10.01.06.04196 FSGA-14-...-G1/8-AG 10.01.06.00384 10.01.06.04180 10.01.06.04197 FSGA-14-...-G1/8-IG 10.01.06.00383 10.01.06.04181 10.01.06.04198 FSGA-16-...-M5-AG 10.01.06.00088 10.01.06.04182 10.01.06.04199 FSGA-16-...-G1/8-AG 10.01.06.00087 10.01.06.04183 10.01.06.04200 FSGA-16-...-G1/8-IG 10.01.06.00069 10.01.06.04184 10.01.06.04201 FSGA-20-...-M5-AG 10.01.06.00391 10.01.06.04185 10.01.06.04202 FSGA-20-...-G1/8-AG 10.01.06.00393 10.01.06.04186 10.01.06.04203 FSGA-20-...-G1/8-IG 10.01.06.00392 10.01.06.04187 10.01.06.04204 FSGA-22-...-M5-AG 10.01.06.00090 10.01.06.04188 10.01.06.04205 FSGA-22-...-G1/8-AG 10.01.06.00089 10.01.06.04189 10.01.06.04206 FSGA-22-...-G1/8-IG 10.01.06.00070 10.01.06.04190 10.01.06.04207 FSGA-25-...-G1/8-AG 10.01.06.00402 10.01.06.04191 10.01.06.04208 FSGA-25-...-G1/8-IG 10.01.06.00401 10.01.06.04192 10.01.06.04209 FSGA-33-...-G1/4-AG 10.01.06.00091 - 10.01.06.04210 FSGA-33-...-G1/4-IG 10.01.06.00071 - 10.01.06.04211 FSGA-43-...-G1/4-AG 10.01.06.00092 - - FSGA-43-...-G1/4-IG 10.01.06.00072 - - FSGA-53-...-G1/4-AG 10.01.06.00093 - - FSGA-53-...-G1/4-IG 10.01.06.00073 - - FSGA-63-...-G1/4-AG 10.01.06.00686 - - FSGA-63-...-G1/4-IG 10.01.06.00692 - - FSGA-78-...-G1/4-AG 10.01.06.00094 - - FSGA-78-...-G1/4-IG 10.01.06.00074 - - (1)記載のないネジタイプにつきましては、別途お問い合わせください。 (2)材質の詳細につきましては「真空パッドの材質」(44ページ)をご覧ください。 (3)表に記載のない硬度のゴムをご用意しています。詳細はお問合せください。 64 WWW.SCHMALZ.CO.JP/FSGA 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス

ベローズ真空パッド 1.5段ベローズ真空パッド FSGA 曲面に適した汎用ベローズパッド 製品コード: スペアパーツ タイプ 材質(4) / ショア硬度 (交換用パッド) HT1-60 NBR-55 NBR-ESD-55 NK-45 SI-55 SI-HD-65 SI-MD-55 FGA-2-... 10.01.06.04519 10.01.06.04231 10.01.06.04520 - 10.01.06.04518 - - FGA-4-... 10.01.06.04093 10.01.06.04066 10.01.06.04095 - 10.01.06.04092 - - FGA-6-... 10.01.06.02603 10.01.06.02981 10.01.06.04135 - 10.01.06.01571 10.01.06.03442 - FGA-8-... - - - - 10.01.06.05728 10.01.06.05746 - FGA-11-... 10.01.06.01247 10.01.06.00095 10.01.06.04136 10.01.06.00423 10.01.06.00098 10.01.06.03986 10.01.06.04151 FGA-14-... 10.01.06.00868 10.01.06.00370 10.01.06.04257 10.01.06.00372 10.01.06.00371 10.01.06.03143 10.01.06.04114 FGA-16-... 10.01.06.01248 10.01.06.00096 10.01.06.04453 10.01.06.00424 10.01.06.00099 10.01.06.02459 10.01.06.04115 FGA-20-... 10.01.06.00870 10.01.06.00373 10.01.06.04258 10.01.06.00375 10.01.06.00374 10.01.06.04150 10.01.06.03892 FGA-22-... 10.01.06.01249 10.01.06.00097 10.01.06.04454 10.01.06.00425 10.01.06.00100 10.01.06.03419 10.01.06.04152 FGA-25-... 10.01.06.00872 10.01.06.00376 10.01.06.04455 10.01.06.00378 10.01.06.00377 10.01.06.03245 10.01.06.04153 FGA-33-... 10.01.06.00873 10.01.06.00130 10.01.06.04456 10.01.06.00426 10.01.06.00126 - 10.01.06.04096 FGA-43-... 10.01.06.00874 10.01.06.00131 - 10.01.06.00427 10.01.06.00127 - - FGA-53-... 10.01.06.00875 10.01.06.00132 - 10.01.06.00428 10.01.06.00128 - - FGA-63-... 10.01.06.02473 10.01.06.00688 - 10.01.06.00690 10.01.06.00689 - - FGA-78-... 10.01.06.02474 10.01.06.00133 - 10.01.06.00429 10.01.06.00129 - - (4)材質の詳細につきましては「真空パッドの材質」(44ページ)をご覧ください。 テクニカルデータ タイプ 吸着力 離脱力 内容積 ワークの最小曲率半径 推奨ホース内径(最長 2 m) 対応ニップル [N](5) [N](5)(6) [cm³] [mm] [mm] FSGA-2-... 0.08 0.20 0.016 1 3 N 003 FSGA-4-... 0.29 0.50 0.035 2 3 N 003 FSGA-6-... 0.40 1.4 0.098 4 4 N 004 FSGA-8-... 0.58 1.7 0.17 4 4 N 063 FSGA-11-... 0.95 3.8 0.23 10 4 N 016 FSGA-14-... 1.2 5.0 0.42 15 4 N 016 FSGA-16-... 2.3 6.7 0.75 20 4 N 016 FSGA-20-... 4.7 10.7 1.15 20 4 N 016 FSGA-22-... 5.7 15.2 1.40 25 4 N 016 FSGA-25-... 5.3 17.3 2.94 25 4 N 016 FSGA-33-... 13.6 39.6 4.75 40 6 N 018 FSGA-43-... 22.8 64.5 9.25 60 6 N 018 FSGA-53-... 51.3 95.0 26.5 100 6 N 018 FSGA-63-... 85.0 135 43.8 100 6 N 018 FSGA-78-... 137 218 75.9 100 6 N 019 (5)記載の吸着力は、真空圧 -60 kPaで、滑らかで乾燥した表面のワークを吸着した場合の理論値です。安全率は含まれません。 (6)天然ゴム製のパッドの離脱力は約40%少なくなります。 WWW.SCHMALZ.CO.JP/FSGA 65 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス
