長円フラット真空パッド SGONシリーズ

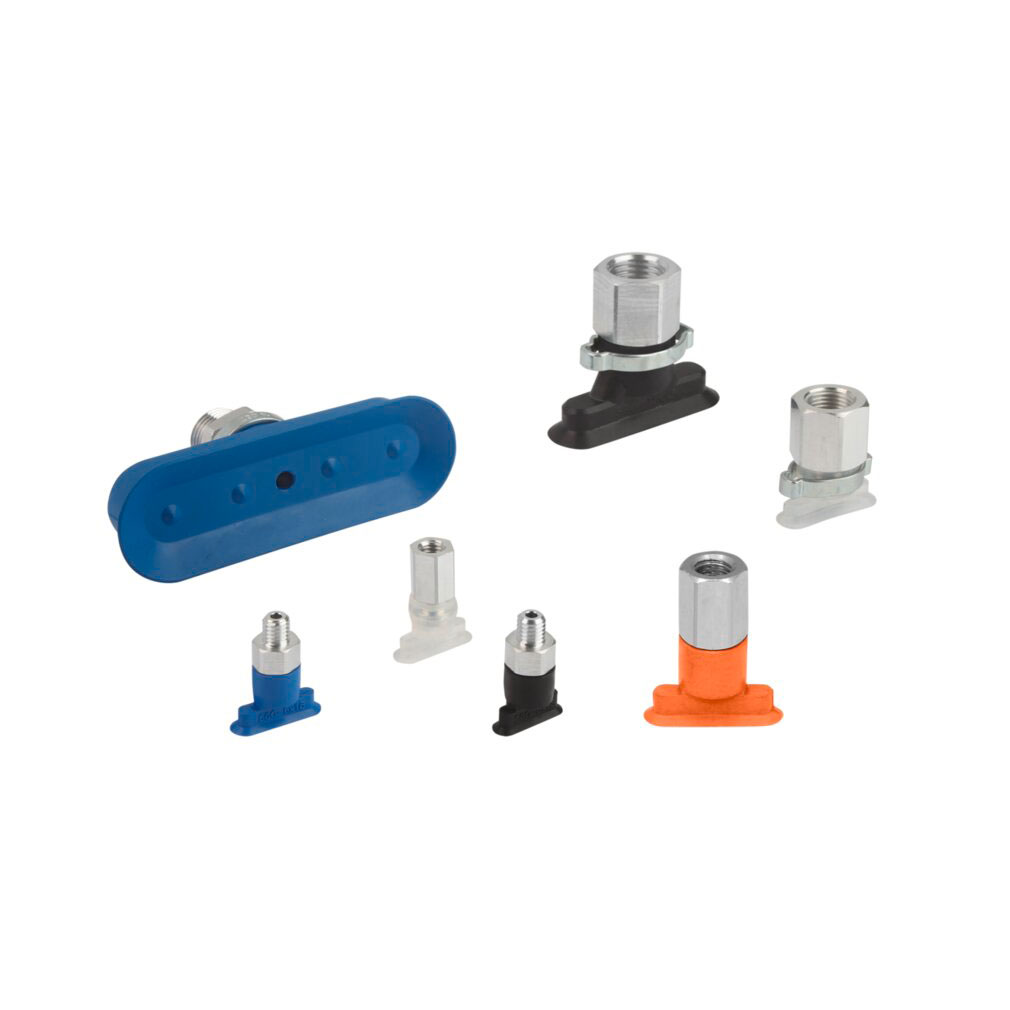

フラット真空パッド 長円フラット真空パッド SGON フレームや管材など細長く幅の狭いワークに適した真空パッド UNIVERSAL ELECTRONICS アプリケーション • アルミフレーム、パイプ、包装品など、細長く幅の狭いワークの 搬送に適した長円真空パッド • 幅の狭いワークを搬送する場合に、円形パッドよりも強い力で 吸着可能 • 吸着跡の発生を抑え、樹脂成形品やガラスに適したマークレスゴム (HT1) • 静電気放電による電子基板の不良発生を防止するESD対策ゴム (NBR-ESD) は、基板の端部の吸着搬送にも好適 長円フラット真空パッド SGON デザイン • 長円真空パッドゴム SGO (2) と接続ニップル (1) で構成された ネジ付き真空パッド SGON (3) • サイズが24 x 8 mm以上のパッドには回転防止用のイヤークランプ が付属 • 対応ニップルが同系列の場合、どの交換用パッドとニップルの 組み合わせでも接続が可能 長円フラット真空パッド SGONの構成 製品特長 • アルミフレームやパイプなど、細長いワークの搬送に適した 長円真空パッド • 使用中の意図しないねじれを防止するためのイヤークランプ (24 x 8 mm以上のパッドに付属) • 吸着範囲が狭い場合にも高い吸着力 • サポートリブにより薄いワークの吸着時にワークの変形を軽減 長円真空パッド SGONを使用したブリスター包装品の吸着搬送 スペアパーツ・ テクニカルデータ デザインデータ・ 製品資料 動画 ア WWWWW.SWCH.SMCHAMLZA. アククセセササリリ CADデデーータタ CLOZ.MCO/ .JP/ CAD SGON ECBPMI WWW.SCHMALZ.CO.JP/SGON 59 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス

フラット真空パッド 長円フラット真空パッド SGON フレームや管材など細長く幅の狭いワークに適した真空パッド 形式表示方法 SGON – 30x10 – SI-HD-65 – G1/8-IG 1 2 3 4 1 – 製品仕様 2 – パッドサイズ 3 – ゴム材質 タイプ 種類 タイプ サイズ タイプ 材質 (ショア硬度) SGON 長円フラット真空パッド (例) 30x10 30x10 mm NBR-55 ニトリルゴム (55±5 ShA) NBR-70 ニトリルゴム (70±5 ShA) 4 – 取付ネジ NBR-ESD-55 ESD対策ゴム (静電気拡散性) タイプ 種類 (55±5 ShA) M3-AG M3 オネジ SI-HD-65 シリコーンゴム (65±5 ShA) M5-AG M5 オネジ HT1-60 マークレスゴム (60±5 ShA) M5-IG M5 メネジ G1/8-AG 平行 G1/8 オネジ G1/8-IG 平行 G1/8 メネジ G1/4-AG 平行 G1/4 オネジ G1/4-IG 平行 G1/4 メネジ 製品コード: 製品本体 タイプ (ネジ付き) 材質(1) / ショア硬度 HT1-60 NBR-55 NBR-70 NBR-ESD-55 SI-HD-65 SGON-4x2-...-M3-AG 10.01.05.00404 10.01.01.00564 - 10.01.05.00938 10.01.05.01045 SGON-7x3.5-...-M3-AG 10.01.05.00405 10.01.01.00489 - 10.01.05.00939 10.01.05.01046 SGON-12x4-...-M5-AG 10.01.05.00406 10.01.05.00236 - 10.01.05.00940 10.01.01.00221 SGON-15x5-...-M5-AG 10.01.05.00407 10.01.05.00106 - 10.01.05.00941 10.01.05.01048 SGON-15x5-...-M5-IG 10.01.05.00418 10.01.05.00105 - 10.01.05.00942 10.01.05.01047 SGON-18x6-...-M5-AG 10.01.05.00408 10.01.05.00104 - 10.01.05.00943 10.01.05.01050 SGON-18x6-...-M5-IG 10.01.05.00419 10.01.05.00103 - 10.01.05.00944 10.01.05.01049 SGON-24x8-...-G1/8-AG 10.01.05.00409 10.01.05.00102 - 10.01.05.00945 10.01.05.01052 SGON-24x8-...-G1/8-IG 10.01.05.00420 10.01.05.00101 - 10.01.05.00946 10.01.05.01051 SGON-30x10-...-G1/8-AG 10.01.05.00410 10.01.05.00100 - 10.01.05.00947 10.01.05.01054 SGON-30x10-...-G1/8-IG 10.01.05.00421 10.01.05.00099 - 10.01.05.00948 10.01.05.01053 SGON-45x15-...-G1/4-AG 10.01.05.00411 10.01.05.00098 - - 10.01.05.01056 SGON-45x15-...-G1/4-IG 10.01.05.00422 10.01.05.00097 - - 10.01.05.01055 SGON-60x20-...-G1/4-AG 10.01.05.00412 10.01.05.00096 - - 10.01.05.01058 SGON-60x20-...-G1/4-IG 10.01.05.00423 10.01.05.00095 - - 10.01.05.01057 SGON-75x25-...-G1/4-AG 10.01.05.00413 10.01.05.00094 - - 10.01.05.01060 SGON-75x25-...-G1/4-IG 10.01.05.00424 10.01.05.00093 - - 10.01.05.01059 SGON-90x30-...-G1/4-AG - - 10.01.05.00092 - 10.01.05.01062 SGON-90x30-...-G1/4-IG - - 10.01.05.00091 - 10.01.05.01061 (1)材質の詳細につきましては「真空パッドの材質」(44ページ)をご覧ください。 60 WWW.SCHMALZ.CO.JP/SGON 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス

フラット真空パッド 長円フラット真空パッド SGON フレームや管材など細長く幅の狭いワークに適した真空パッド 製品コード: スペアパーツ タイプ 材質(2) / ショア硬度 交換用 (交換用パッド) イヤークランプ(3) HT1-60 NBR-55 NBR-70 NBR-ESD-55 SI-HD-65 SGO-4x2-... 10.01.05.00426 10.01.01.00456 - 10.01.05.00937 10.01.05.01026 - SGO-7x3.5-... 10.01.05.00427 10.01.01.00488 - 10.01.05.00929 10.01.05.01027 - SGO-12x4-... 10.01.05.00428 10.01.05.00235 - 10.01.05.00930 10.01.01.00222 - SGO-15x5-... 10.01.05.00429 10.01.05.00071 - 10.01.05.00931 10.01.05.01028 - SGO-18x6-... 10.01.05.00430 10.01.05.00072 - 10.01.05.00932 10.01.05.01029 - SGO-24x8-... 10.01.05.00437 10.01.05.00151 - 10.01.05.01199 10.01.05.01036 10.07.10.00032 SGO-30x10-... 10.01.05.00438 10.01.05.00152 - 10.01.05.00935 10.01.05.01037 10.07.10.00032 SGO-45x15-... 10.01.05.00439 10.01.05.00153 - - 10.01.05.01038 10.07.10.00033 SGO-60x20-... 10.01.05.00440 10.01.05.00154 - - 10.01.05.01039 10.07.10.00033 SGO-75x25-... 10.01.05.00441 10.01.05.00155 - - 10.01.05.01040 10.07.10.00033 SGO-90x30-... - - 10.01.05.00156 - 10.01.05.01041 10.07.10.00033 (2)材質の詳細につきましては「真空パッドの材質」(44ページ)をご覧ください。 (3)サイズ 24 x 8 mm以上の交換用パッドSGOには、イヤークランプが付属しています。 テクニカルデータ タイプ 吸着力 内容積 ワークの最小曲率半径 推奨ホース内径(最長 2 m) 対応ニップル [N](4) [cm³] [mm] [mm] SGON-4x2-... 0.42 0.018 1 2 N 003 SGON-7x3.5-... 1.0 0.029 3 2 N 003 SGON-12x4-... 1.8 0.17 3 2 N 020 SGON-15x5-... 3.1 0.18 4 2 N 021 SGON-18x6-... 4.5 0.21 4 2 N 021 SGON-24x8-... 8.0 0.33 8 4 N 022 SGON-30x10-... 12.2 0.52 8 4 N 022 SGON-45x15-... 28.2 2.31 10 6 N 023 SGON-60x20-... 50.1 3.61 20 6 N 023 SGON-75x25-... 78.3 5.86 30 6 N 023 SGON-90x30-... 113 9.47 35 6 N 023 (4)記載の吸着力は、真空圧 -60 kPaで、滑らかで乾燥した表面のワークを吸着した場合の理論値です。安全率は含まれません。 WWW.SCHMALZ.CO.JP/SGON 61 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス
