表面が粗いワークや凹凸模様のあるワークに適した真空パッド
表面の粗いワークや、装飾ガラス・縞鋼板など表面に凹凸の模様のあるワークの搬送に適した真空パッドです。
金属サポートプレートとゴムリングという構造により、大型のたわみやすいワークに好適です。
◆詳細はカタログをダウンロードしご覧いただくか、お気軽にお問い合わせ下さい。
このカタログについて
| ドキュメント名 | 表面の粗いワーク向け フラット真空パッド SPKシリーズ |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 633.5Kb |
| 登録カテゴリ | |
| 取り扱い企業 | シュマルツ株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容
Page1
フラット真空パッド
フラット真空パッド SPK
表面が粗いワークや凹凸模様のあるワークに適した真空パッド
WOOD METAL
アプリケーション
• 表面の粗いワークや、装飾ガラス・縞鋼板など表面に凹凸の模様の
あるワークの搬送に適した真空パッド
• 金属サポートプレートとゴムリングという構造により、大型のたわみ
やすいワークに好適
• タッチバルブをアクセサリとしてラインアップ

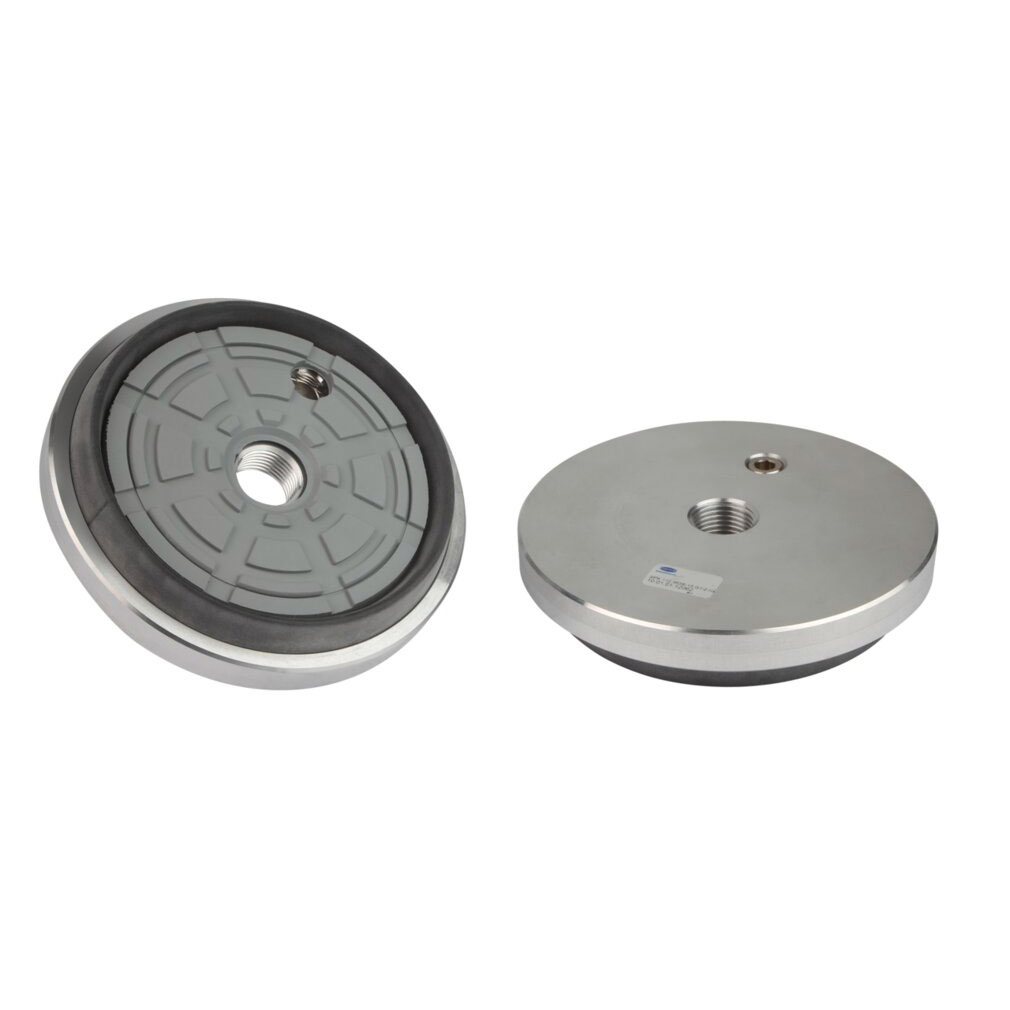

フラット真空パッド SPK
デザイン
• EPDM発泡ゴム製の柔軟なシールリング (4) と金属製サポート
プレート (1) で構成される堅牢かつ追従性に優れた真空パッド
• 継ぎ目のないシールリング
• シールリングはサポートプレートにしっかりと固定
• シールリングが摩耗した場合、シールリングのみでの交換が可能
• サポートプレートの吸着面側はニトリルゴム製のゴムプレートに
なっているため、吸着時のワークへのダメージを軽減
• 中央の真空エア接続口 (2) または外周部のタッチバルブ用接続口 (3)
(納品時、タッチバルブ用接続口はプラグで閉栓)
フラット真空パッド SPKの構成
製品特長
• 追従性に優れたEPDM製のシールリングが、表面の粗いワークや凹凸
模様のあるワークに対応
• 金属製サポートプレートとゴムプレートが一体化した大型パッドに
より、薄く平らな大型ワークのたわみを抑制
• ニトリルゴム製のゴムプレートにより、吸着時のワークへのダメージを
軽減し、横滑りも抑制
• 内容積が小さいため真空到達時間が速く、サイクルタイムを短縮
• 幅広いパッド径をラインアップし、様々なワークに対応可能
真空パッド SPKを使用した縞鋼板の搬送
スペアパーツ・ テクニカルデータ デザインデータ・ 製品資料 動画 W WWW.SCHMALZ.CO.JP/
アクセサリ WW.SCHMALZ.COM/
アクセサリ CCAADDデデーータタ SPK
ECBPMI
WWW.SCHMALZ.CO.JP/SPK 57
案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要
グリッパー / コネクタ / スイッチ 取付部品 / サービス
Page2
フラット真空吸着パッド
フラット真空パッド SPK
表面が粗いワークや凹凸模様のあるワークに適した真空パッド
形式表示方法
SPK – 110 – MOS-EPDM-15 – G1/2-IG
1 2 3 4
1 – 製品仕様 2 – パッド径 3 – シールリングの材質
タイプ 種類 タイプ 直径 タイプ 材質 / 色
SPK フラット真空パッド (例) 110 Ø 110 mm MOS-EPDM-15 EPDM発泡ゴム（標準）
MOS-EPDM-20 EPDM発泡ゴム
4 – 取付ネジ （吸着跡軽減）
タイプ 種類
G1/4-IG 平行 G1/4 メネジ
G1/2-IG 平行 G1/2 メネジ
製品コード: 製品本体・アクセサリ
タイプ 真空パッド SPK アクセサリ
シーリングの材質(1) / ショア硬度 タッチバルブ
MOS-EPDM-15 MOS-EPDM-20 TV
SPK-55-...-G1/4-IG 10.01.01.12060 10.01.01.12935 -
SPK-80-...-G1/4-IG 10.01.01.12061 10.01.01.12936 10.05.10.00061
SPK-110-...-G1/2-IG 10.01.01.12062 10.01.01.12937 10.05.10.00061
SPK-160-...-G1/2-IG 10.01.01.12063 10.01.01.12609 10.05.10.00061
SPK-200-...-G1/2-IG 10.01.01.12064 10.01.01.12938 10.05.10.00038
SPK-250-...-G1/2-IG 10.01.01.12065 10.01.01.12939 10.05.10.00038
(1)材質の詳細につきましては「真空パッドの材質」(44ページ)をご覧ください。
製品コード: スペアパーツ
スペアパーツはホームページでご覧いただけます。製品本体の製品コード（11桁の数字）でご検索ください。｜ WWW.SCHMALZ.CO.JP
テクニカルデータ
タイプ 吸着力 内容積 ワークの最小曲率半径 推奨ホース内径 (最長 2 m)
[N](2) [cm³] [mm] [mm]
SPK-55-...-G1/4-IG 121 12 250 9
SPK-80-...-G1/4-IG 256 22 400 9
SPK-110-...-G1/2-IG 471 68 500 12
SPK-160-...-G1/2-IG 1060 129 1000 12
SPK-200-...-G1/2-IG 1700 199 1600 12
SPK-250-...-G1/2-IG 2714 291 2600 12
(2)記載の吸着力は、真空圧 -60 kPaで、滑らかで乾燥した表面のワークを吸着した場合の理論値です。安全率は含まれません。
58 WWW.SCHMALZ.CO.JP/SPK
