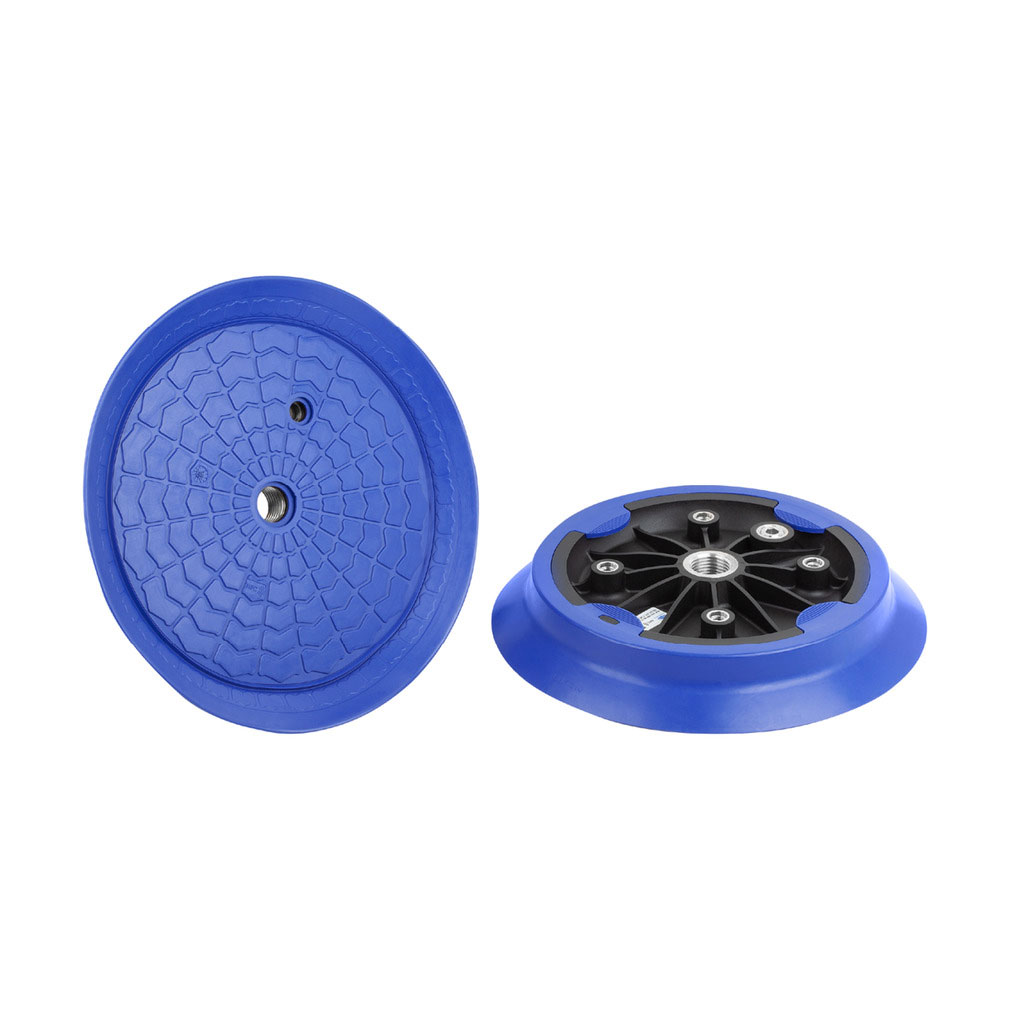

サポートプレート付の大型汎用フラットパッド（Ø125 ～ 210 mm）
表面が平らで基本的に滑らかなワーク向けの汎用的な大型の真空パッドです。
板金・プラスチック・木材・コンクリートなど、様々なワークの搬送にご利用いただけます。
高い吸着力が求められるプロセスや、搬送速度が速いアプリケーションに最適です。
また、オイルなどが付着したワーク、薄鋼板などの薄く変形しやすいワークの搬送などにも対応します。
◆詳細はカタログをダウンロードしご覧いただくか、お気軽にお問い合わせ下さい。
このカタログについて
| ドキュメント名 | 大型フラット真空パッド SUFシリーズ |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 631.7Kb |
| 登録カテゴリ | |
| 取り扱い企業 | シュマルツ株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容
Page1
フラット真空パッド
フラット真空パッド SUF（ Ø125 ～ 210 mm）
サポートプレート付の大型汎用フラットパッド
UNIVERSAL
アプリケーション
• 表面が平らで基本的に滑らかなワーク向けの汎用的な真空パッド
• 板金・プラスチック・木材・コンクリートなど、様々なワークの搬送に
適用可能
• 高い吸着力が求められるプロセスや、搬送速度が速いアプリ
ケーションに対応
• オイルなどが付着したワーク、薄鋼板などの薄く変形しやすい
ワークの搬送などにも対応
フラット真空パッド SUF（ Ø125 ～ 210 mm）
デザイン
• 強化プラスチック製サポートプレート (1)
• NFC通信用のタグを内蔵 (2)
• 吸着面に溝のある特殊なデザイン (4) と追従性の高いシールリップ (3)
を有するニトリルゴム製の真空パッド
フラット真空パッド SUF（ Ø125 ～ 210 mm）の構成
製品特長
• サポートプレートに強化プラスチックを使用することで、
パッドの質量を30%軽量化
• 耐油性・耐オゾン性に優れたニトリルゴムを使用し、さらに吸着面の
溝のデザインによって吸着力と水平方向への安定性が向上
• 大型のパッドでありながら、サポートプレートとパッド部分のねじれを
防ぎ、交換も容易なデザイン
• スマートフォンなどのNFC対応機器を使用して製品情報の取得が
可能なため、交換・調達の手間を削減
大型ワークの搬送に適した大径のフラット真空パッド SUF
スペアパーツ・ テクニカルデータ デザインデータ・ 製品資料 動画
ア WWWWW.SWCH.SMCHAMLZA.CLOZ.MCO/ .JP/
アククセセササリリ CCAADDデデーータタ SUF-125
ECBPMI
50 WWW.SCHMALZ.CO.JP/SUF-125
案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要
グリッパー / コネクタ / スイッチ 取付部品 / サービス
Page2
フラット真空パッド
フラット真空パッド SUF（ Ø125 ～ 210 mm）
サポートプレート付の大型汎用フラットパッド
形式表示方法
SUF – 210 – NBR-60 – G1/2-IG – VRS
1 2 3 4 5
1 – 製品仕様 2 – パッド径 3 – ゴム材質
タイプ 種類 タイプ 直径 タイプ 材質
SUF フラット真空パッド (例) 210 Ø 210 mm NBR-60 ニトリルゴム
4 – 取付ネジ 5 – オプション仕様
タイプ 種類 タイプ 種類
G1/4-IG 平行 G1/4 メネジ 無記号 標準
G1/2-IG 平行 G1/2 メネジ VRS タッチバルブ取付口: 閉栓
(ネジ式プラグ VRSが付属)
製品コード: 製品本体・スペアパーツ・アクセサリ
タイプ 真空パッド スペアパーツ アクセサリ
真空パッド SUF 交換用ゴム フィルターメッシュ SIEB タッチバルブ TV
SUF-125-NBR-60-G1/4-IG 10.01.01.14521 10.01.01.14319 10.07.01.00211 10.05.10.00088
SUF-125-NBR-60-G1/4-IG-VRS 10.01.01.14316 10.01.01.14319 10.07.01.00211 10.05.10.00088
SUF-160-NBR-60-G1/2-IG 10.01.01.14522 10.01.01.14327 10.07.01.00110 10.05.10.00086
SUF-160-NBR-60-G1/2-IG-VRS 10.01.01.14330 10.01.01.14327 10.07.01.00110 10.05.10.00086
SUF-210-NBR-60-G1/2-IG 10.01.01.14523 10.01.01.13846 10.07.01.00110 10.05.10.00086
SUF-210-NBR-60-G1/2-IG-VRS 10.01.01.13536 10.01.01.13846 10.07.01.00110 10.05.10.00086
※材質の詳細につきましては「真空パッドの材質」(44ページ)をご覧ください。
テクニカルデータ
タイプ 吸着力 Ds 吸着力 d2 内容積 ワークの最小曲率半径 推奨ホース内径(最長 2 m)
(外側シールリップ) (内側シールエッジ)
[N](1) [N](1) [cm³] [mm] [mm]
SUF-125-... 730 450 96 250 9
SUF-160-... 1200 790 176 400 12(2)
SUF-210-... 2070 1400 362 750 12(2)
(1)記 載の吸着力は、真空圧 -60 kPaで、滑らかで乾燥した表面のワークを吸着した場合の理論値です。安全率は含まれません。
各吸着力は、デザインデータの「寸法Ds」および「寸法d2」における吸着力を示しています。
(2)タッチバルブ使用時の推奨ホース内径は9 mmです。
WWW.SCHMALZ.CO.JP/SUF-125 51
