フラット真空パッド SUFシリーズ

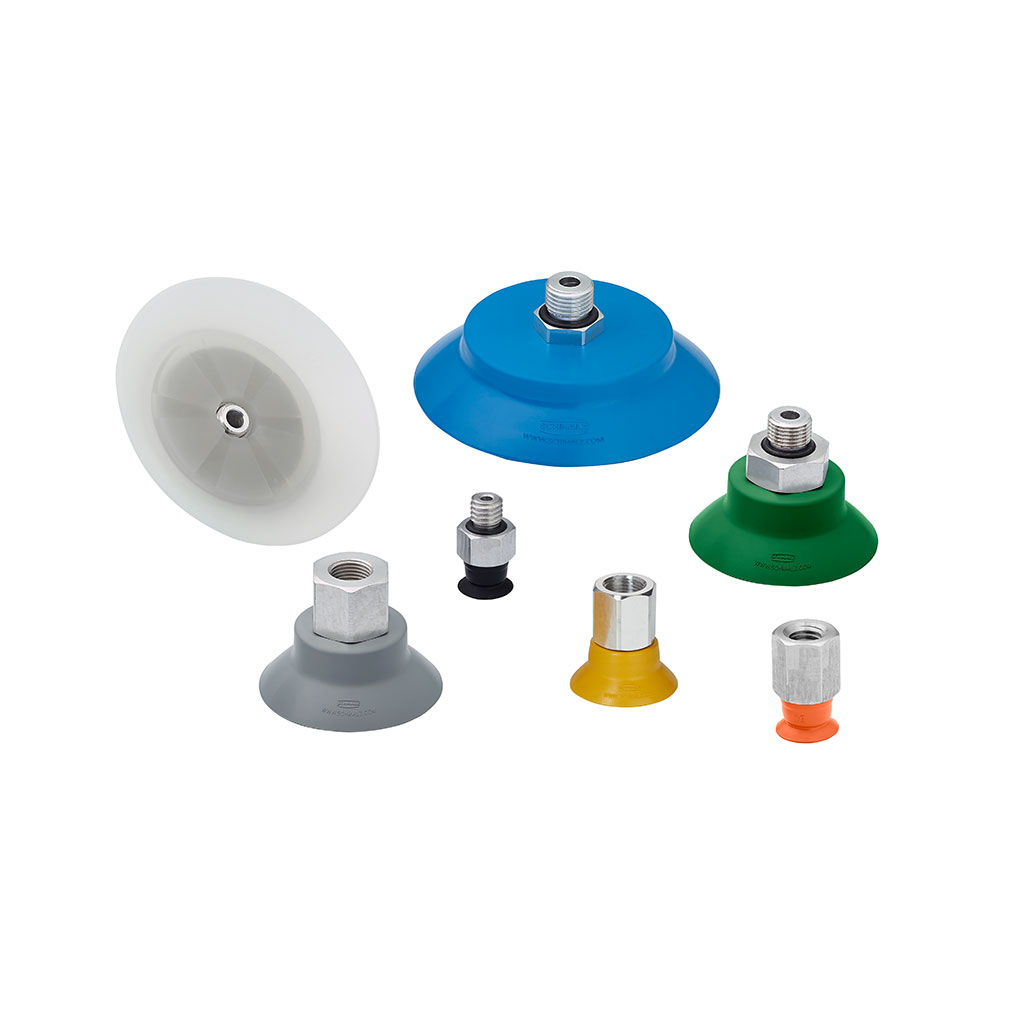

フラット真空パッド フラット真空パッド SUF 多種多様なワークに適する汎用フラットパッド UNIVERSAL ELECTRONICS アプリケーション • 表面が平らで基本的に滑らかなワーク向けの汎用的な真空パッド • プラスチック射出成形品、ガラス、板金、電子基板など、様々なワーク の搬送に適用可能 • 吸着跡の発生を抑えるマークレスゴム (HT1) や、静電気放電による 電子基板の不良発生を防止するESD対策ゴム (NBR-ESD) など 特長的な材質もラインアップ フラット真空パッド SUF デザイン • 内容積の小さな真空パッドゴム (3) と接続用ニップル SC (1) から 構成される真空パッド SUF (2) • 接続用ニップルは様々なネジ径をラインアップ • パッド直径はØ1 ～ 100 mmをラインアップ フラット真空パッド SUFの構成 製品特長 • 様々なサイズや材質 (ESD対策、マークレスなど) をラインアップし、 幅広いアプリケーションに対応 • 優れた吸着性能と姿勢の安定性で、効率的かつ正確なワーク 搬送を 実現 • 小さな内容積と吸着面の形状が生み出す摩擦力により、素早い真空 到達と高速搬送を実現してサイクルタイムを短縮 フラット真空パッド SUFを使用した紙箱の搬送 スペアパーツ・ テクニカルデータ デザインデータ・ 製品資料 動画 WWW.SCHMALZ. ア WWW.SCHMALZ.COMCO/ .JP/ アククセセササリリ CCAADDデデーータタ SUF ECBPMI 46 WWW.SCHMALZ.CO.JP/SUF 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス

フラット真空パッド フラット真空パッド SUF 多種多様なワークに適する汎用フラットパッド 形式表示方法 SUF – 12 – NBR-ESD-55 – M5-AG 1 2 3 4 1 – 製品仕様 2 – パッド径 3 – ゴム材質 タイプ 種類 タイプ 直径 タイプ 材質 SUF フラット真空パッド (例) 12 Ø 12 mm NBR-55 ニトリルゴム NBR-ESD-55 ESD対策ゴム (静電気拡散性) 4 – 取付ネジ SI-55 シリコーンゴム タイプ 種類 SI-CO-55 シリコーンゴム (導電性) M3-AG M3 オネジ HT1-60 マークレスゴム M5-AG M5 オネジ M5-IG M5 メネジ G1/8-AG 平行 G1/8 オネジ G1/8-IG 平行 G1/8 メネジ G1/4-AG 平行 G1/4 オネジ G1/4-IG 平行 G1/4 メネジ 製品コード: 製品本体 タイプ (ネジ付き) 材質(1) / ショア硬度 HT1-60 NBR-55 NBR-ESD-55 SI-55 SI-CO-55 SUF-1-...-M3-AG 10.01.01.14206 10.01.01.14197 10.01.01.14210 10.01.01.14202 10.01.01.14214 SUF-1.5-...-M3-AG 10.01.01.14207 10.01.01.14198 10.01.01.14211 10.01.01.14203 10.01.01.14215 SUF-2-...-M3-AG 10.01.01.14208 10.01.01.14200 10.01.01.14212 10.01.01.14204 10.01.01.14216 SUF-3-...-M3-AG 10.01.01.14293 10.01.01.14291 10.01.01.14294 10.01.01.14292 10.01.01.14295 SUF-4-...-M3-AG 10.01.01.14209 10.01.01.14201 10.01.01.14213 10.01.01.14205 10.01.01.14217 SUF-5-...-M5-IG 10.01.01.14233 10.01.01.14221 10.01.01.14239 10.01.01.14227 10.01.01.14245 SUF-5-...-M5-AG 10.01.01.14230 10.01.01.14218 10.01.01.14236 10.01.01.14224 10.01.01.14242 SUF-6-...-M5-IG 10.01.01.14234 10.01.01.14222 10.01.01.14240 10.01.01.14228 10.01.01.14246 SUF-6-...-M5-AG 10.01.01.14231 10.01.01.14219 10.01.01.14237 10.01.01.14225 10.01.01.14243 SUF-8-...-M5-IG 10.01.01.14235 10.01.01.14223 10.01.01.14241 10.01.01.14229 10.01.01.14247 SUF-8-...-M5-AG 10.01.01.14232 10.01.01.14220 10.01.01.14238 10.01.01.14226 10.01.01.14244 SUF-10-...-M5-IG 10.01.01.14180 10.01.01.14156 10.01.01.14162 10.01.01.14168 10.01.01.14174 SUF-10-...-M5-AG 10.01.01.14177 10.01.01.14153 10.01.01.14159 10.01.01.14165 10.01.01.14171 SUF-12-...-M5-IG 10.01.01.14181 10.01.01.14157 10.01.01.14163 10.01.01.14169 10.01.01.14175 SUF-12-...-M5-AG 10.01.01.14178 10.01.01.14154 10.01.01.14160 10.01.01.14166 10.01.01.14172 SUF 15-...-M5-IG 10.01.01.14182 10.01.01.14158 10.01.01.14164 10.01.01.14170 10.01.01.14176 SUF-15-...-M5-AG 10.01.01.14179 10.01.01.14155 10.01.01.14161 10.01.01.14167 10.01.01.14173 SUF-15-...-G1/8-IG 10.01.01.14149 10.01.01.14117 10.01.01.14125 10.01.01.14133 10.01.01.14141 SUF-15-...-G1/8-AG 10.01.01.14145 10.01.01.14113 10.01.01.14121 10.01.01.14129 10.01.01.14137 SUF-18-...-G1/8-IG 10.01.01.14150 10.01.01.14118 10.01.01.14126 10.01.01.14134 10.01.01.14142 SUF-18-...-G1/8-AG 10.01.01.14146 10.01.01.14114 10.01.01.14122 10.01.01.14130 10.01.01.14138 SUF-20-...-G1/8-IG 10.01.01.14151 10.01.01.14119 10.01.01.14127 10.01.01.14135 10.01.01.14143 SUF-20-...-G1/8-AG 10.01.01.14147 10.01.01.14115 10.01.01.14123 10.01.01.14131 10.01.01.14139 SUF-25-...-G1/8-IG 10.01.01.14152 10.01.01.14120 10.01.01.14128 10.01.01.14136 10.01.01.14144 SUF-25-...-G1/8-AG 10.01.01.14148 10.01.01.14116 10.01.01.14124 10.01.01.14132 10.01.01.14140 SUF-30-...-G1/8-IG 10.01.01.14109 10.01.01.14092 - 10.01.01.14101 - SUF-30-...-G1/8-AG 10.01.01.14105 10.01.01.14088 - 10.01.01.14097 - SUF-35-...-G1/8-IG 10.01.01.14110 10.01.01.14093 - 10.01.01.14102 - SUF-35-...-G1/8-AG 10.01.01.14106 10.01.01.14089 - 10.01.01.14098 - WWW.SCHMALZ.CO.JP/SUF 47 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス

フラット真空パッド フラット真空パッド SUF 多種多様なワークに適する汎用フラットパッド タイプ (ネジ付き) 材質(1) / ショア硬度 HT1-60 NBR-55 NBR-ESD-55 SI-55 SI-CO-55 SUF-40-...-G1/8-IG 10.01.01.14111 10.01.01.14094 - 10.01.01.14103 - SUF-40-...-G1/8-AG 10.01.01.14107 10.01.01.14090 - 10.01.01.14099 - SUF-50-...-G1/8-IG 10.01.01.14112 10.01.01.14095 - 10.01.01.14104 - SUF-50-...-G1/8-AG 10.01.01.14108 10.01.01.14091 - 10.01.01.14100 - SUF-60-...-G1/4-IG 10.01.01.14082 10.01.01.14062 - 10.01.01.14072 - SUF-60-...-G1/4-AG 10.01.01.14077 10.01.01.14057 - 10.01.01.14067 - SUF-70-...-G1/4-IG 10.01.01.14083 10.01.01.14063 - 10.01.01.14073 - SUF-70-...-G1/4-AG 10.01.01.14078 10.01.01.14058 - 10.01.01.14068 - SUF-80-...-G1/4-IG 10.01.01.14084 10.01.01.14064 - 10.01.01.14074 - SUF-80-...-G1/4-AG 10.01.01.14079 10.01.01.14059 - 10.01.01.14069 - SUF-90-...-G1/4-IG 10.01.01.14085 10.01.01.14065 - 10.01.01.14075 - SUF-90-...-G1/4-AG 10.01.01.14080 10.01.01.14060 - 10.01.01.14070 - SUF-100-...-G1/4-IG 10.01.01.14087 10.01.01.14066 - 10.01.01.14076 - SUF-100-...-G1/4-AG 10.01.01.14081 10.01.01.14061 - 10.01.01.14071 - (1)材質の詳細につきましては「真空パッドの材質」(44ページ)をご覧ください。 製品コード: スペアパーツ タイプ (交換用パッド)(2) 材質(3) / ショア硬度 HT1-60 NBR-55 NBR-ESD-55 SI-55 SI-CO-55 SUF-1-... 10.01.01.13980 10.01.01.13936 10.01.01.14014 10.01.01.13958 10.01.01.14015 SUF-1.5-... 10.01.01.13981 10.01.01.13937 10.01.01.14016 10.01.01.13959 10.01.01.14017 SUF-2-... 10.01.01.13982 10.01.01.13938 10.01.01.14018 10.01.01.13960 10.01.01.14019 SUF-3-... 10.01.01.14288 10.01.01.14285 10.01.01.14289 10.01.01.14287 10.01.01.14290 SUF-4-... 10.01.01.13983 10.01.01.13939 10.01.01.14020 10.01.01.13961 10.01.01.14021 SUF-5-... 10.01.01.13984 10.01.01.13940 10.01.01.14022 10.01.01.13962 10.01.01.14023 SUF-6-... 10.01.01.13985 10.01.01.13941 10.01.01.14024 10.01.01.13963 10.01.01.14025 SUF-8-... 10.01.01.13986 10.01.01.13942 10.01.01.14026 10.01.01.13964 10.01.01.14027 SUF-10-... 10.01.01.13987 10.01.01.13943 10.01.01.14028 10.01.01.13965 10.01.01.14029 SUF-12-... 10.01.01.13988 10.01.01.13944 10.01.01.14030 10.01.01.13966 10.01.01.14031 SUF-15-... 10.01.01.13989 10.01.01.13945 10.01.01.14032 10.01.01.13967 10.01.01.14033 SUF-18-... 10.01.01.13990 10.01.01.13946 10.01.01.14034 10.01.01.13968 10.01.01.14035 SUF-20-... 10.01.01.13991 10.01.01.13947 10.01.01.14036 10.01.01.13969 10.01.01.14037 SUF-25-... 10.01.01.13992 10.01.01.13948 10.01.01.14038 10.01.01.13970 10.01.01.14039 SUF-30-... 10.01.01.13993 10.01.01.13949 - 10.01.01.13971 - SUF 35... 10.01.01.13994 10.01.01.13950 - 10.01.01.13972 - SUF-40-... 10.01.01.13995 10.01.01.13951 - 10.01.01.13973 - SUF-50-... 10.01.01.13996 10.01.01.13952 - 10.01.01.13974 - (2)S UF-60 ～ SUF-100はニップル (取付ネジ) がパッドに糊付けされているため、ゴム部分を取り外して交換することができません。 パッドが摩耗した場合、ネジ付きのパッドをお求めください。 (3)材質の詳細につきましては「真空パッドの材質」(44ページ)をご覧ください。 48 WWW.SCHMALZ.CO.JP/SUF 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス

フラット真空パッド フラット真空パッド SUF 多種多様なワークに適する汎用フラットパッド テクニカルデータ タイプ 吸着力 内容積 ワークの最小曲率半径 推奨ホース内径(最長 2 m) 対応ニップル [N](4) [cm³] [mm] [mm] SUF-1-... 0.03 0.0004 2 2 SC 010 SUF-1.5-... 0.08 0.001 2 2 SC 010 SUF-2-... 0.15 0.002 2 2 SC 010 SUF-3-... 0.30 0.003 8 2 SC 010 SUF-4-... 0.40 0.005 8 2 SC 010 SUF-5-... 0.90 0.013 8 2 SC 020 SUF-6-... 1.4 0.020 8 2 SC 020 SUF-8-... 2.4 0.044 8 2 SC 020 SUF-10-... 4.0 0.070 13 2 SC 030 SUF-12-... 5.0 0.12 13 2 SC 030 SUF-15-... 9.0 0.22 20 4 SC 030 SUF-18-... 13.0 0.37 20 4 SC 030 SUF-20-... 15.0 0.50 20 4 SC 030 SUF-25-... 23.0 0.90 25 4 SC 040 SUF-30-... 34.0 1.60 35 4 SC 040 SUF-35-... 46.0 2.40 40 4 SC 050 SUF-40-... 61.0 3.80 50 4 SC 050 SUF-50-... 95.0 7.10 75 4 SC 050 SUF-60-... 140 12.7 75 6 N 009 SUF-70-... 198 18.0 100 6 N 009 SUF-80-... 254 25.1 100 6 N 009 SUF-90-... 328 34.3 150 6 N 009 SUF-100-... 402 46.4 200 6 N 009 (4)記載の吸着力は、真空圧 -60 kPaで、滑らかで乾燥した表面のワークを吸着した場合の理論値です。安全率は含まれません。 WWW.SCHMALZ.CO.JP/SUF 49 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス
