【チラシ】高精度シリンダセンサ

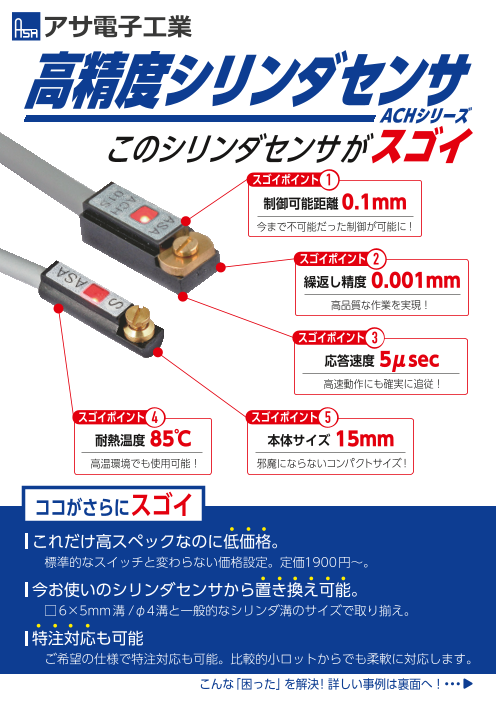

高精度シリンダセンサ ACHシリーズ このシリンダセンサがスゴイ スゴイポイント 1 制御可能距離0.1mm 今まで不可能だった制御が可能に！ スゴイポイント 2 繰返し精度 0.001mm 高品質な作業を実現！ スゴイポイント 3 応答速度 5μsec 高速動作にも確実に追従！ スゴイポイント 4 スゴイポイント 5 耐熱温度 85℃ 本体サイズ 15mm 高温環境でも使用可能！ 邪魔にならないコンパクトサイズ！ ココがさらにスゴイ これだけ高スペックなのに低価格。 　標準的なスイッチと変わらない価格設定。定価1900円～。 今お使いのシリンダセンサから置き換え可能。 　□6×5mm溝 /φ4溝と一般的なシリンダ溝のサイズで取り揃え。 特注対応も可能 　ご希望の仕様で特注対応も可能。比較的小ロットからでも柔軟に対応します。 こんな「困った」を解決！詳しい事例は裏面へ！

お客様のこんな「困った」を解決しました！ 高精度化 困 5mm以下を制御したいのに、一般的なセンサでは難しく、 効率向上 っ た チョコ停が頻発して生産効率が上がらない。 解 高精度シリンダセンサに変更後、最小0.1mmまで検出 決 が可能になりチョコ停が解消、生産効率が大幅にUP！ 導入も既設の設備から付け替えるだけで済みました！ 困 工程削減 1mm差のワークを見わけるため、画像処理用のカメラや っ た 高価な光電センサを導入。別工程で検査している。 解 使用中のセンサを高精度シリンダセンサに変更。 決 シリンダだけでワーク差の検知が可能になり画像カメラ や光電センサを使った工程を削減。 耐環境性 困 射出成型機の位置検出に使用している既存のセンサが っ 特注対応 た 高温に対応しておらず、頻繁に故障。コストがかさむ。 解 120℃まで対応できるセンサを特注対応。 決 頻発していた故障の回数が激減し、無駄なコストと 取り替えにかかっていた手間を同時に削減。 ACH シリーズ 基本性能 磁気感度 3～4mT 耐 電 圧 AC1000V（１分間、充電部一括、ケース間） ストレートタイプ 電源電圧 DC5～24V 絶縁抵抗 DC250V（メガにて20MΩ以上、対ケース間） 出力仕様 NPN（近接時ON）、PNP（近接時ON） 使用周囲温度 -20℃～+85℃（結露なきこと） 出力電流 NPN仕様：20mA MAX、PNP仕様：80mA MAX 使用周囲湿度 20～95%RH L型タイプ 消費電流 8mA MAX 保護構造 IP67 応答速度 16μsec以下 ※上記は３線式の性能です。２線式についてはカタログをご覧ください。 大手シリンダーメーカーのカタログに掲載されるほどの高精度。 特注にも柔軟に対応いたします。お気軽にお問合せください！ ＜製造元＞ ＜お問合せ＞ アサ電子工業株式会社 〒187-0031 東京都小平市小川東町5-16-8 テクノエイト小平ビル TEL：042-341-8551　FAX：042-341-8826 WEBサイト https://www.asadenshi.co.jp/
