無励磁作動型 マイクロ電磁ブレーキ RoHS2対応 特 長 ●外径サイズは ø33、ø28、ø24、ø20の 4種類 ●耐摩耗摩擦板で長寿命 ●調整不要、取付け簡単 ●小形ながらブレーキトルク大 用 途 ●サーボ系位置決めの移動防止 ●縦置きボールナットの  自重落下防止 ●ロボットの位置保持(非通電時)
Page2

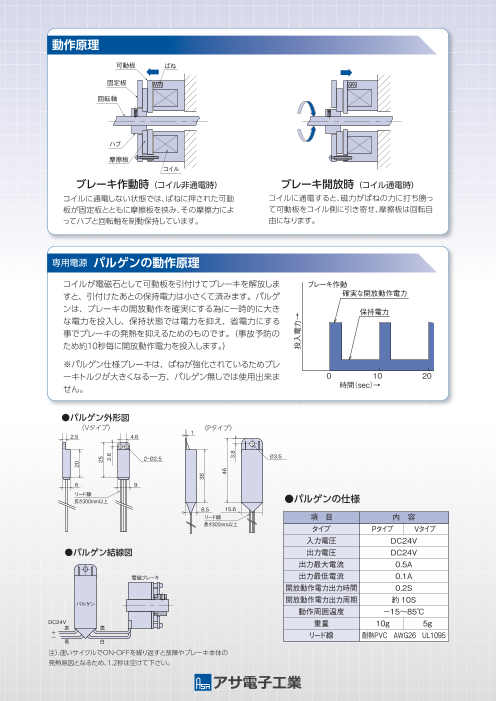

動作原理 可動板 ばね 固定板 回転軸 ハブ 摩擦板 コイル ブレーキ作動時(コイル非通電時) ブレーキ解放時(コイル通電時) コイルに通電しない状態では、ばねに押された可動 コイルに通電すると、磁力がばねの力に打ち勝っ 板が固定板とともに摩擦板を挟み、その摩擦力によ て可動板をコイル側に引き寄せ、摩擦板は回転自 ってハブと回転軸を制動保持しています。 由になります。 専用電源 パルゲンの動作原理 コイルが電磁石として可動板を引付けてブレーキを解放しま ブレーキ作動確実な解放動作電力 すと、引付けたあとの保持電力は小さくて済みます。パルゲ ンは、ブレーキの解放動作を確実にする為に一時的に大き 保持電力 な電力を投入し、保持状態では電力を抑え、省電力にする 事でブレーキの発熱を抑えるためのものです。(事故予防の ため約10秒毎に解放動作電力を投入します。) ※パルゲン仕様ブレーキは、ばねが強化されているためブレ 0 10 20 ーキトルクが大きくなる一方、パルゲン無しでは使用出来ま 時間(sec)→ せん。 ●パルゲン外形図 ●パルゲン結線図 ●パルゲンの仕様 1 項 目 内 容 入力電圧 DC24V 電磁ブレーキ Ø3.5 出力電圧 DC24V 出力最大電流 0.5A パルゲン 出力最低電流 0.1A 解放動作電力出力時間 0.2S DC24V 茶 黒 解放動作電力出力周期 約 10S 8.5 15.6 +- 動作周囲温度 -15~85℃ リード線 青 白 長さ300mm以上 重量 10g リード線 耐熱PVC AWG26 UL1095 38 46 3.8 投入電力→
Page3

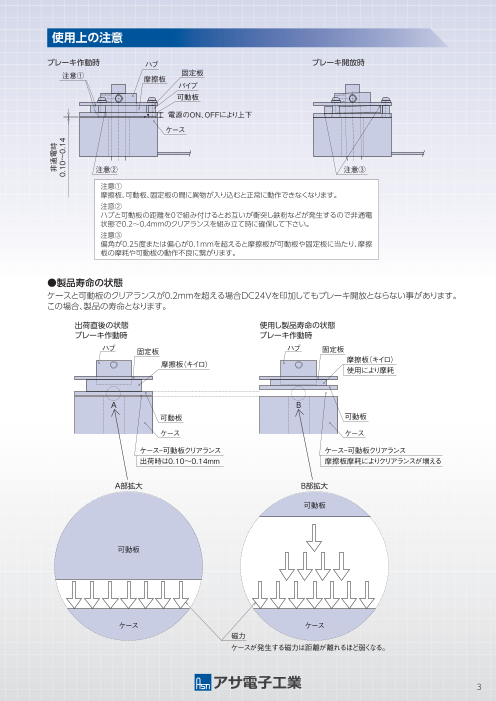

使用上の注意 ブレーキ作動時 ハブ ブレーキ開放時 注意① 固定板摩擦板 パイプ 可動板 電源のON、OFFにより上下 ケース 注意② 注意③ 注意① 摩擦板、可動板、固定板の間に異物が付着すると正常に動作できなくなります。 注意② ハブと可動板の距離を0で組み付けるとお互いが衝突し鉄粉などが発生するので0.2~ 0.4mmのクリアランスを組み立て時に確保して下さい。 注意③ 偏角が0.25度または偏心が0.1mmを超えると摩擦板が可動板や固定板に当たり、摩擦 板の摩耗や可動板の動作不良に繋がります。 ●製品寿命の状態 ケースと可動板のクリアランスが0.2mmを超える場合DC24Vを印加してもブレーキ開放とならない事があります。 この場合、製品の寿命となります。 出荷直後の状態 使用し製品寿命の状態 ブレーキ作動時 ブレーキ作動時 ハブ 固定板 ハブ 固定板 摩擦板(キイロ) 摩擦板(キイロ) 使用により摩耗 A B 可動板 可動板 ケース ケース ケース-可動板クリアランス ケース-可動板クリアランス 出荷時は0.10~0.14mm 摩擦板摩耗によりクリアランスが増える A部拡大 B部拡大 可動板 可動板 ケース ケース 磁力 ケースが発生する磁力は距離が離れるほど弱くなる。 3 非通電時 0.10~0.14
Page4

RoHS2 対応 電磁ブレーキMB3シリーズ ●外形図 29 27 16.7 6 2-M3×6 110° リード線(約300mm) 推奨組付精度 2-M3 摩擦板 セットスクリュー 可動板 固定板 ハブ 0.3±0.1 クリアランス0.10~0.14 非通電時 本体の取付けネジには ゆるみ止めを施して下さい ●仕 様 ●品番指定 形 式 MB3( )A24 MB3( )P24 定 格 電 圧 DC24V±10% MB 3 (6) A 24 瞬間最大電力(代表値) ― 7.2W ハブ内径 A:単体仕様 消費電力(代表値) 2.4W 1W以下(有効電力) 6:φ6 P:パルゲン仕様8:φ8 静 摩 擦ト ル ク 20N・cm 36N・cm 吸 引 時 間 40msec以下 釈 放 時 間 10msec以下 吸 引 電 圧 20V以下 釈 放 電 圧 3V以上 10V以上 慣 性 モーメント 3.2g・cm2 絶 縁 抵 抗 DC500Vメガ-にて10MΩ以上 絶 縁 耐 圧 AC1000V-1分間 絶 縁 階 級 F種 重 量 100g 112g ハブ穴径( ø d ) ø6、ø8(H7) リ ー ド 線 ジュンフロン ETFE AWG26 UL1609 4 φ33 0-0.1 φ9 φd
Page5

RoHS2 対応 電磁ブレーキMB2シリーズ ●外形図 24.8 20.3 12.7 4.8 2-M2.6×5 リード線(約300mm) 推奨組付精度 摩擦板 2-M2 可動板 固定板 セットスクリュー ハブ 0.3±0.1 クリアランス0.10~0.14 非通電時 本体の取付けネジには ゆるみ止めを施して下さい ●仕 様 ●品番指定 形 式 MB2( )A24 MB2( )P24 定 格 電 圧 DC24V±10% MB 2 (3) A 24 瞬間最大電力(代表値) ― 8.1W ハブ内径 A:単体仕様 消費電力(代表値) 1.6W 1W以下(有効電力) 3:φ3 P:パルゲン仕様4:φ4 静 摩 擦ト ル ク 16N・cm 25N・cm 5:φ5 吸 引 時 間 40msec以下 釈 放 時 間 10msec以下 吸 引 電 圧 20V以下 釈 放 電 圧 3V以上 10V以上 慣 性 モーメント 1.7g・cm2 絶 縁 抵 抗 DC500Vメガ-にて10MΩ以上 絶 縁 耐 圧 AC1000V-1分間 絶 縁 階 級 F種 重 量 57g 66g ハブ穴径( ø d ) ø3、ø4、ø5(H7) リ ー ド 線 ジュンフロン ETFE AWG26 UL1609 5 φ28 0-0.1 φ5.8 φd 60°
Page6

RoHS2 対応 電磁ブレーキMB2S シリーズ ●外形図 15.7 25 8.8 3.5 2-M2×5 リード線(約300mm) 推奨組付精度 摩擦板 2-M2.5 セットスクリュー 可動板 固定板 ハブ 0.3±0.1 クリアランス0.10~0.14 非通電時 本体の取付けネジには ゆるみ止めを施して下さい ●仕 様 ●品番指定 形 式 MB2S( )A24 MB2S( )P24 定 格 電 圧 DC24V±10% MB 2S (4) A 24 瞬間最大電力(代表値) ― 7.6W ハブ内径 A:単体仕様 消費電力(代表値) 1.6W 1W以下(有効電力) 4:φ4 P:パルゲン仕様5:φ5 静 摩 擦ト ル ク 12N・cm 18N・cm 6:φ6 吸 引 時 間 40msec以下 釈 放 時 間 10msec以下 吸 引 電 圧 20V以下 釈 放 電 圧 3V以上 10V以上 慣 性 モーメント 1.2g・cm2 絶 縁 抵 抗 DC500Vメガ-にて10MΩ以上 絶 縁 耐 圧 AC1000V-1分間 絶 縁 階 級 F種 重 量 39g 49g ハブ穴径( ø d ) ø4、ø5、ø6(H7) リ ー ド 線 FEP AWG30 6 φ28 0-0.1 φ6.5 φd 60°
Page7

RoHS2 対応 電磁ブレーキMB24P24 ●外形図 22 14.2 8 3.2 2-M1.6×5 リード線(約300mm) 推奨組付精度 2-M2 摩擦板 セットスクリュー 可動板 固定板 ハブ 0.3±0.1 クリアランス0.10~0.14 非通電時 本体の取付けネジには ゆるみ止めを施して下さい ●仕 様 ●品番指定 形 式 MB24( )P24 定 格 電 圧 DC24V±10% MB 24 (3) P 24 瞬間最大電力(代表値) 8.5W ハブ内径 P:パルゲン仕様 消費電力(代表値) 1W以下(有効電力) 3:φ34:φ4 静 摩 擦ト ル ク 10N・cm 5:φ5 吸 引 時 間 40msec以下 釈 放 時 間 10msec以下 吸 引 電 圧 20V以下 釈 放 電 圧 10V以上 慣 性 モーメント 0.9g・㎠ 絶 縁 抵 抗 DC500Vメガ-にて10MΩ以上 絶 縁 耐 圧 AC1000V-1分間 絶 縁 階 級 F種 重 量 42g ハブ穴径( ø d ) ø3、ø4、ø5(H7) リ ー ド 線 FEP AWG30 7 0.2 最大 φ24 0-0.1 φ5.5 φd 60°
Page8

RoHS2 対応 電磁ブレーキMB20P24 ●外形図 17 3.2 10.1 17.9 2-M1.4×3.5 リード線(約300mm) 推奨組付精度 摩擦板 可動板 2-M1.6 固定板 セットスクリュー ハブ 0.3±0.1 クリアランス0.10~0.14 非通電時 本体の取付けネジには ゆるみ止めを施して下さい ●仕 様 ●品番指定 形 式 MB20( )P24 定 格 電 圧 DC24V±10% MB 20 (2) P 24 瞬間最大電力(代表値) 6.7W ハブ内径 P:パルゲン仕様 消費電力(代表値) 1W以下(有効電力) 2:φ22.5:φ2.5 静 摩 擦ト ル ク 7N・cm 3:φ3 吸 引 時 間 40msec以下 釈 放 時 間 10msec以下 吸 引 電 圧 20V以下 釈 放 電 圧 10V以上 慣 性 モーメント 0.3g・㎠ 絶 縁 抵 抗 DC500Vメガ-にて10MΩ以上 絶 縁 耐 圧 AC1000V-1分間 絶 縁 階 級 F種 重 量 33g ハブ穴径( ø d ) ø2、ø2.5、ø3(H7) リ ー ド 線 FEP AWG30 8 0.3 最大 φ20 0-0.1 φ3.4 60°
Page9

よくあるご質問 Q&A Q 単体仕様とパルゲン仕様の違い A 単体仕様を基本とした場合、パルゲン仕様はトルクが強く1/3 の電力で使用出来ます。 Q パルゲンを使用しないで使うことは出来るのか A パルゲン仕様の製品はそれがあることを前提に作られているため、パルゲン無しでの使用は出来ません。同じく単体仕様の製品に、パルゲンを取付けることも出来ません。 Q 市販のリード線で延長出来るか A リード線延長する場合は、パルゲンと電源の間で延長をして下さい。パルゲンとブレーキ本体の距離を、弊社仕様以上の長さにしますと電源効率が落ちます。 Q ブレーキの設置に向きはあるのか A どの方向でも問題はございません。 Q パルゲンに保護回路はあるのか A コイルサージを吸収する保護対策をしておりますが、逆接続に対する保護はしておりません。 Q 定格電圧 24Vを与えた状態での連続運転は何時間可能なのか A 時間の上限はありませんが、本体温度が上昇します。単体で 60℃、パルゲン付では 40℃程になりますので、周囲にお気を付け下さい。 Q ブレーキ作動時に軸が回転していた場合、ブレーキが掛からない事はあるのか 停止した軸を保持するためのものなので、作動時に軸が動いているとスリップする可能性があります。 A また摩擦板が擦れて摩耗しますので、発生した粉で故障の原因にもなります。軸が停止してからブレー キを作動していただけますようお願い致します。 Q トルクリミッターとして使用出来るか A 使用出来ません。あくまでも停止した軸を保持するための製品になります。 Q 結露した場合、どうなるのか A 内部の発熱により水分が蒸発することも考えられますが、湿気により埃で摩擦面が汚れてしまうと正常に動作しない可能性があります。結露しないようにして下さい。 Q 製品の寿命は A on/off の動作は10万回をクリアしています。 Q 米国UL規格を取得しているか A MB3、MB2のリード線は取得したものを使用していますが、製品としては取得していません。 9
