ウインドレーサー（WR）

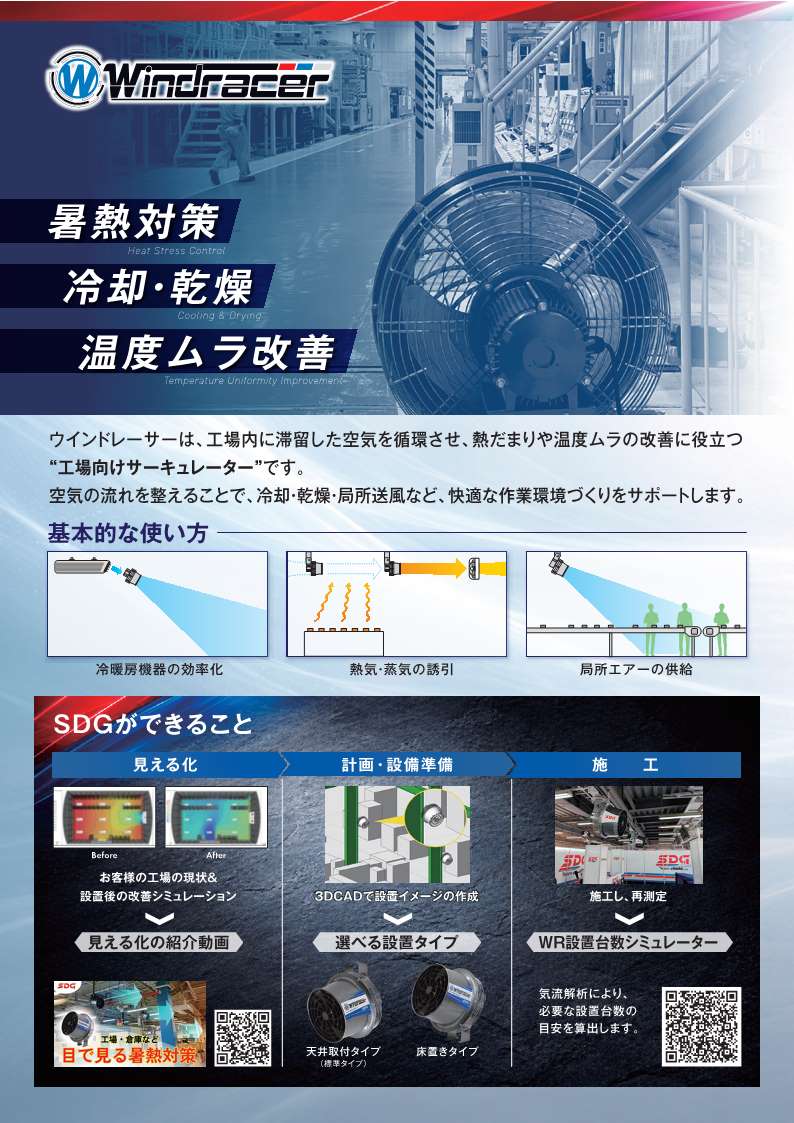

カタログ No.E-38-01 2026年5月発行 ウインドレーサー（WR） ウインドレーサー（WR） カタログ W I N D R A C E R C A T A L O G 暑熱対策 全体換気 冷却・乾燥 温度ムラ改善 Heat Stress Control General Ventilation Cooling & Drying Temperature Uniformity Improvement

暑熱対策 Heat Stress Control 冷却・乾燥 Cooling & Drying 温度ムラ改善 Temperature Uniformity Improvement ウインドレーサーは、工場内に滞留した空気を循環させ、熱だまりや温度ムラの改善に役立つ “工場向けサーキュレーター”です。 空気の流れを整えることで、冷却・乾燥・局所送風など、快適な作業環境づくりをサポートします。 基本的な使い方 冷暖房機器の効率化 熱気・蒸気の誘引 局所エアーの供給 SDGができること 見える化 計画・設備準備 施　　工 Before After お客様の工場の現状＆ 設置後の改善シミュレーション 3DCADで設置イメージの作成 施工し、再測定 見える化の紹介動画 選べる設置タイプ WR設置台数シミュレーター 気流解析により、 必要な設置台数の 目安を算出します。 天井取付タイプ 床置きタイプ （標準タイプ）

用途事例 Use Cases 樹脂部品工場での空調冷気を循環 改善内容 射出成形機から発生する熱により通路周辺が暑くなり、空調の冷気を十分に活用できていませんでした。 ウインドレーサーで空調冷気を循環させることで、作業環境の改善を図りました。 暑熱対策 空調冷気を循環 工場内の温度のムラ改善 Before After ロボット溶接エリアの溶接ヒューム排気 改善内容 ロボット溶接で発生した溶接ヒュームが工場内に広がり、空気環境の悪化が課題となっていました。 ウインドレーサーでヒュームを換気扇へ効率的に誘導し、作業環境の改善を図りました。 溶接ヒューム対策 暑熱対策 工場内の温度のムラ改善 Before After オプション品 ※1 すべてのオプション品は屋内仕様となります。　※2 WR本体は別売となります。 Options 設置＆操作オプション 冷却補助オプション ●操作 1 WR用コントローラーボックス コントローラー（マグネットシート付） 風量調整機能付/ON/OFFスイッチ ※WR三相仕様用 2 WR用スイッチ付コード ON/OFFスイッチ（長さ：1m） ※WR単相仕様用 ミスト噴霧ユニット（3WM-2B） 夏場の冷却補助に。 3 ポータブル電源（別売） 単相100V 50/60Hz・連続噴霧時間：約4時間 水タンク容量：10L ●設置 4 架台（3WD-1） 床置きタイプ用 5 WR用キャスター 4個セット／内2個ロック付き ※イメージ

標準仕様表 ※天井取付タイプと床置きタイプは同じ仕様です。 Specifications 型式 相 出力 周波数 電圧（V） 定格電流値 騒音値 送風角度 質量 （W） （Hz） [50/60/60Hz] （A） （dB（A）） （° ） （kg） WR-100N 100 100 2.1/1.9 56/59 15 単相 50/60 プラグ付き 35 WR-200N 200 2mケーブル付き 4.9/5.3 66/69 17 WR-100NT 100 200/200/220 0.9/0.9/0.8 56/59 15 三相 50/60 端子箱付き 35 WR-200NT 200 ケーブル無し 1.7/1.7/1.7 66/69 17 外形寸法図　 単位：mm Dimensional Drawing ■ウインドレーサー ※天井取付タイプと床置きタイプは同じサイズです。 0.1kW : WR-100 （39） 75 0.2kW : WR-200 116 4-φ8 REV. AIR （149: WR-100） （230） （115） （179: WR-200） ※本図は単相仕様です。 プラグ付ケーブル約2m（単相100V仕様） （494:WR-100）（524:WR-200） 　三相仕様はモータ部に端子箱が付きます。 三相200Vは端子箱付き・ケーブル無し ■オプション品 ・WR用架台（3WD-1） ・ミスト噴霧ユニット（3WM-2B） ・WR用キャスター ウインドレーサー （別売） ウインドレーサー（別売） 単相仕様 コントローラーボックス取付用 ウインドレーサー取付用 ミスト噴霧用 ノズル ウインドレーサー用 コンセント ミスト用水タンク ON/OFFスイッチ コンプレッサー 排気口 ロック付きキャスター （4個セット） キャスター（ロック付き）×2個 電源コード3m キャスター×2個 コンセントプラグ付 SDG株式会社 本 社： 大阪府大東市新田北町1-25 東日本テクニカルセンター ☎ 047(130)6203 大阪本社営業部 ☎ 072(873)1221 札 幌 営 業 所 ☎ 011(330)8313 滋 賀 営 業 所 ☎ 077(583)5555 仙 台 営 業 所 ☎ 022(782)9901 岡 山 営 業 所 ☎ 086(242)3351 中日本テクニカルセンター ☎ 056(430)9028 福 岡 営 業 所 ☎ 092(472)6631 金 沢 営 業 所 ☎ 076(223)1122 海 外 営 業 部 ☎ 072(871)1511 https://www.sdg-eng.com/ お問い合わせ フォーム （φ518） （φ380） （275） （534） 5 ） Max（. 3 °
